Bảng tra thông số các loại vòng bi bạc đạn côn – Kích thước và khối lượng

Bảng tra thông số các loại vòng bi bạc đạn côn – Kích thước và khối lượng

Nội dung bài viết

Vòng bi côn (bạc đạn côn) là gì?

Vòng bi côn (bạc đạn côn) là loại vòng bi được thiết kế để chịu tải trọng lớn nhờ vào diện tích tiếp xúc lớn giữa con lăn và bề mặt vòng trong, vòng ngoài của vòng bi. Bạc đạn côn được chia thành 4 loại: bạc đạn côn 1 dãy, bạc đạn côn 2 dãy, bạc đạn côn 4 dãy và bạc đạn côn xiên, trong đó bạc đạn côn 1 dãy loại phổ biến nhất và được sử dụng nhiều nhất. Trong bài viết này chúng tôi sẽ thống kê các thông số cơ bản của vòng bi côn như: đường kính lỗ, đường kính ngoài, tổng chiều rông, khối lượng...

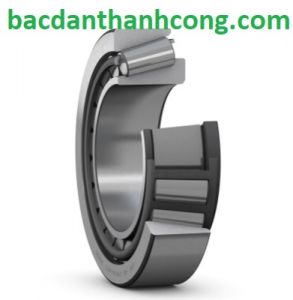

Cấu tạo của vòng bi côn

Vòng bi côn có cấu tạo bao gồm 4 thành phần: vành trong, vành ngoài, rế và con lăn

cau-tao-vong-bi-con

Ứng dụng của vòng bi bạc đạn côn.

Nhờ vào thiết kế đặc biệt nên vòng bi côn chịu được tốc độ quay cao và tải trọng năng nên được ứng nhiều trong nghành công nghiệp ô tô và các ngành công nghiệp nặng khác.



Các thông số cơ bản của vòng bi bạc đạn côn

cac-thong-so-co-ban-cua-bac-dan-con-vong-bi-con

d: đường kính lỗ

D: đường kính ngoài

T: tổng chiều rộng

d1: đường kính vai của vòng trong

B: chiều rộng vòng trong

C: chiều rộng vòng ngoài

r1,2: kích thước góc lượng của vòng trong

r3,4: kích thước góc lượng của vòng ngoài

a: khoảng cách mặt hông đến điểm áp suất



Bảng tra thông số các loại vòng bi côn (kích thước, khối lượng…)

Mã vòng bi

d (mm)

D (mm)

T (mm)

Khối lượng (Kg)

30202

15

35

11.75

0.054

30203

17

40

13.25

0.079

30204

20

47

15.25

0.12

30205

25

52

16.25

0.15

30206

30

62

17.25

0.23

30207

35

72

18.25

0.33

30208

40

80

19.75

0.42

30208 R

40

80

19.75

0.44

30209

45

85

20.75

0.47

30210

50

90

21.75

0.54

30211

55

100

22.75

0.7

30212

60

110

23.75

0.88

30213

65

120

24.75

1.12

30214

70

125

26.25

1.24

30215

75

130

27.25

1.38

30216

80

140

28.25

1.62

30217

85

150

30.5

2.05

30218

90

160

32.5

2.53

30219

95

170

34.5

3

30220

100

180

37

3.63

30221

105

190

39

4.29

30222

110

200

41

5.06

30224

120

215

43.5

6.13

30226

130

230

43.75

6.84

30228

140

250

45.75

8.68

30230

150

270

49

10.6

30232

160

290

52

13.2

30234

170

310

57

16.6

30236

180

320

57

17

30238

190

340

60

20.5

30240

200

360

64

24.6

30244

220

400

72

34.4

30302

15

42

14.25

0.097

30303

17

47

15.25

0.13

30304

20

52

16.25

0.17

30305

25

62

18.25

0.26

30306

30

72

20.75

0.39

30307

35

80

22.75

0.51

30308

40

90

25.25

0.73

30309

45

100

27.25

0.97

30310

50

110

29.25

1.24

30311

55

120

31.5

1.56

30312

60

130

33.5

1.95

30313

65

140

36

2.42

30314

70

150

38

2.95

30315

75

160

40

3.49

30316

80

170

42.5

4.14

30317

85

180

44.5

4.84

30318

90

190

46.5

5.63

30319

95

200

49.5

6.46

30320

100

215

51.5

7.96

30321

105

225

53.5

9.08

30322

110

240

54.5

10.8

30324

120

260

59.5

13.7

30326

130

280

63.75

16.8

30330

150

320

72

24.8

30332

160

340

75

28.9

31305

25

62

18.25

0.27

31306

30

72

20.75

0.39

31307

35

80

22.75

0.52

31308

40

90

25.25

0.72

31309

45

100

27.25

0.95

31310

50

110

29.25

1.22

31311

55

120

31.5



31312

60

130

33.5

1.92

31313

65

140

36

2.36

31314

70

150

38

2.87

31315

75

160

40

3.39

31316

80

170

42.5

4.05

31317

85

180

44.5

4.62

31318

90

190

46.5

5.39

31319

95

200

49.5

6.31

31320

100

215

56.5

8.64

31322

110

240

63

12

31324

120

260

68

15.3

31326

130

280

72

18.5

31328

140

300

77

22.6

31330

150

320

82

27.2

320/28

28

58

17.25

0.2

320/28 X

28

52

16

0.14

320/32 X

32

58

17

0.19

32004

20

42

15

0.098

32005

25

47

15

0.11

32006

30

55

17

0.17

32007

35

62

18

0.23

32008

40

68

19

0.28

32009

45

75

20

0.34

32010

50

80

20

0.38

32011

55

90

23

0.56

32012

60

95

23

0.59

32013

65

100

23

0.63

32014

70

110

25

0.85

32015

75

115

25

0.91

32016

80

125

29

1.3

32017

85

130

29

1.35

32018

90

140

32

1.76

32019

95

145

32

1.85

32020

100

150

32

1.92

32021

105

160

35

2.43

32022

110

170

38

3.07

32024

120

180

38

3.29

32026

130

200

45

4.94

32028

140

210

45

5.26

32030

150

225

48

6.4

32032

160

240

51

7.83

32034

170

260

57

10.6

32036

180

280

64

14.2

32038

190

290

64

14.8

32040

200

310

70

18.8

32044

220

340

76

24.6

32048

240

360

76

26.3

32052

260

400

87

38.2

32056

280

420

87

40.6

32060

300

460

100

57.9

32064

320

480

100

60.7

322/28 B

28

58

20.25

0.25

32205

25

52

19.25

0.19

32206

30

62

21.25

0.29

32207

35

72

24.25

0.44

32208

40

80

24.25

0.53

32209

45

85

24.75

0.58

32210

50

90

24.75

0.62

32211

55

100

26.75

0.84

32212

60

110

29.75

1.15

32213

65

120

32.75

1.51

32214

70

125

33.25

1.6

32215

75

130

33.25

1.67

32216

80

140

35.25

2.06

32217

85

150

38.5

2.61

32218

90

160

42.5

3.33

32219

95

170

45.5

4.09

32220

100

180

49

4.94

32221

105

190

53

6.03

32222

110

200

56

7.09

32224

120

215

61.5

9.05

32226

130

230

67.75

11.2

32228

140

250

71.75

14.2

32230

150

270

77

17.9

32232

160

290

84

23.2

32234

170

310

91

28.6

32236

180

320

91

29.5

32238

190

340

97

36

32240

200

360

104

42.4

32244

220

400

114

59.7

32248

240

440

127

81.5

32252

260

480

137

103

32256

280

500

137

108

32260

300

540

149

140

32264

320

580

159

174

32303

17

47

20.25

0.17

32305256225.250.36
32306307228.750.55
32307358032.750.75
32307 B358032.750.8
32308409035.251.04
323094510038.251.39
323105011042.251.84
323115512045.52.34
323126013048.52.9
3231365140513.51
3231470150544.29
3231575160585.2
323168017061.56.19
323178518063.57.08
323189019067.58.42
323199520071.59.8
3232010021577.512.5
3232110522581.514.1
3232211024084.516.6
3232412026090.521.4
3232613028098.7527.3
32328140300107.7534.6
329105072150.19
329126085170.3
329136590170.32
3291470100200.49
3291575105200.51
3291680110200.54
3291785120230.78
3291890125230.83
3291995130230.86
32920100140251.15
32921105145251.19
32922110 150 25 1.25
32924120 165 29 1.79
32926130 180 32 2.39
32928140 190 32 2.53
32930150210 38 3.95
32932160 220 38 4.19
32934170 230 38 4.48
32936180 250 45 6.65
32938190 260 45 7.01
32940200 280 51 9.49
32944220 300 51 10.2
32948240 320 51 11
32964320 44076 33.5
32968340 460 76 35
32972360 480 76 37
3301050 80 24 0.45
3301155 90 27 0.66
3301260 95 27 0.7
3301365 100 27 0.75
3301470 110 31 1.07
3301575 115 31 1.18
3301680 125 36 1.63
3301785130 36 1.73
3301890 140 39 2.2
3301995 145 39 2.3
33020100 150 39 2.38
33021105 160 43 3.02
33022110 170 47 3.83
33024120 180 48 4.18
33026130 200 55 6.13
33030150 225 59 8.04
3310840 75 26 0.5
3310945 80 26 0.55
3311050 85 26 0.58
3311155 9530 0.85
3311260 100 30 0.92
3311365 110 34 1.28
3311470 120 37 1.68
3311575 125 37 1.78
3311680 130 37 1.87
3311785 140 41 2.43
3311890 150 45 3.11
33122110 180 56 5.52
3320630 62 25 0.35
3320735 72 28 0.53
3320840 80 32 0.73
3320945 85 32 0.79
3321050 90 32 0.86
3321155 100 35 1.16
3321260 110 38 1.55
3321365 120 41 1.98
3321470 125 41 2.09
3321575 130 41 2.19
3321680 140 46 2.91
3321785 150 49 3.57
3321890 160 55 4.62
3321995 170 58 5.46
33220100 180 63 6.73
33281/3346271.438 117.475 30.162 1.23
34306/3447877.788 121.442 24.608 0.92
11590/1152015.875 42.862 14.288 0.1
14131/1427633.338 69.012 19.845 0.35
15123/1524531.75 62 18.161 0.24
15578/1552025.4 57.15 17.462 0.22
18690/1862046.038 79.375 17.462 0.33
18790/1872050.8 85 17.462 0.37
1988/192228.575 57.15 19.845 0.22
24780/2472041.275 76.2 22.225 0.44
25580/2552044.45 82.931 23.812 0.57
25580/2552244.45 83.058 23.876 0.57
25580/2552344.45 82.931 26.988 0.61
25590/2552045.618 82.931 23.812 0.55
25590/2552345.618 82.931 26.988 0.59
462/453 X57.15 104.775 30.162 1.07
358 X/354 X45 85 20.638 0.5
3585/352541.275 87.312 30.162 0.85
3782/372044.45 93.264 30.163 0.98
387 A/382 A57.15 96.838 21 0.59
38880/38820263.525 325.438 28.575 5.3
395 A/394 A66.675 110 22 0.79
395 S/394 A66.675 110 22 0.78
395/394 A63.5 110 22 0.84
39581/3952057.15 112.712 30.162 1.38
39585/3952063.5 112.712 30.162 1.26
39590/3952066.675 112.712 30.162 1.19
3982/392063.5 112.712 30.163 1.25
3984/392066.675 112.712 30.162 1.17
418/41438.1 88.5 26.988 0.83
42687/4262076.2 127 30.162 1.47
42690/4262077.788 127 30.163 1.42
431884 A355.65 482.65 60.32 26.5
47678/4762076.2 133.35 33.338 1.94
482/47269.85 120 29.795 1.33
48290/48220127 182.562 39.688 3.3
497/492 A85.725 133.35 30.163 1.45
53178/5337744.45 95.25 30.958 0.93
535/532 A44.45 111.125 38.1 1.85
537/532 X50.8 107.95 36.512 1.54
539/532 X53.975 107.95 36.512 1.47
56425/56650107.95 165.1 36.512 2.7
566/56369.85 127 36.512 1.97
567/56373.025 127 36.512 1.87
575/57276.2 139.992 36.512 2.43
580/572 82.55 139.992 36.512  2.21
593/592 A88.9 152.4 39.688 2.81
594 A/592 A95.25 152.439.688 2.54
594/592 A95.25 152.439.688 2.55
598/592 A92.075 152.4 39.688 2.68
6379/K-632065.088 135.755 53.975 3.72
6386/K-632066.675 135.755 53.975 3.64
6391/K-632059.987 135.755 53.975 3.94
64432/64708109.975 179.975 41.275 3.98
64450/64700114.3 177.8 41.275 3.58
6580/653588.9 161.925 53.975 4.8
6581 X/653590 161.925 53.975 4.74
663/65382.55 146.05 41.275 2.78
67391/67322133.35 196.85 46.038 4.65
67981/67919198.298 279.4 46.038 9.18
67982/67919199.949 279.4 46.038 8.98
67983/67920203.2 282.575 46.038 8.83
67985/67920206.375 282.575 46.038 8.46
683/67295.25 168.275 41.275 3.77
68450/68712114.3 180.975 34.925 2.93
687/672101.6 168.275 41.275 3.45
72212/7248753.975 123.825 36.512 1.99
749 A/74282.55 150.089 44.45 3.41
87737/87111187.325 282.575 50.8 9.92
87750/87111190.5 282.575 50.8 9.57
938/932114.3 212.725 66.675 10.1
A 4059/A 413814.989 34.988 10.998 0.051
BT1-8003/HA1479.425 717.55 136.525 190
BT1-8010/HA41 270 1 465 100 265
BT1B 328017/HA4536.575 820 152 272
BT1B 328214/HA5900 1 180 122 340
BT1B 332529/HA1479.425 679.45 128.588 145
BT1B 332705/HA4682.625 1 080 200 640
BT1B 332787/HA4680 1 000 190 485
BT1B 332890/HA1710 950 113 200
BT1B 332973260 540 109 107
BT1B 334140/HA4660.4 1 000 152.4 410
EE 243190/243250482.6 634.873 80.962 60
EE 243196/243250/HA2498.475 634.873 80.962 59.5
EE 763330/763410838.2 1 041.4 93.663 160
EE 843220/843290558.8 736.6 88.108 92.5
EE 982051/982900520.7 736.6 88.9 100
H 242649/610206.375 336.55 98.425 33.9
H 715345/31171.438 136.525 46.038 3.11
HH 224335/310101.6 212.725 66.675 11.2
HH 437549/510165.1 336.5592.075 37.1
HH 953749/710254 533.4 133.35 121
HM 218248/21089.975 146.975 402.54
HM 220149/11099.975 156.975 42 2.88
HM 231132/110139.7 236.538 57.15 10.1
HM 259048/010/HA4317.5 447.675 85.725 41.2
HM 261049/010333.375 469.9 90.488 47
HM 262749/710346.075 488.95 95.25 55
HM 801346/31038.1 82.55 29.370.78
JL 69349/31038 63 17 0.2
JL 69349 A/31038 63 17 0.21
JL 69349 X/31038 63 17 0.21
JLM 104945/91050 82 21.501 0.46
JLM 508748/71060 95 24 0.62
JLM 710949/91065 105 24 0.76
JM 205149/11050 90 28 0.75
JM 511946/91065 110 28 1.07
JM 515649/61080 130 35 1.77
JM 714249/21075 120 31 1.31
JM 718149/11090 145 35 2.16
JM 718149 A/11090 145 35 2.14
JM 738249/210190 260 46 7.1
L 281147/110660.4 812.8 95.25 105
L 327249/210133.35 177.008 25.4 1.72
L 432348/310158.75 205.583 23.812 1.92
L 432349/310158.75 205.583 23.813 1.95
L 476549 AX/510549.199 692.15 80.963 67
L 555249/210292.1 374.6547.625 12.4
L 570649/610457.2 573.088 74.612 43.5
L 68149/11134.987 59.975 15.875 0.18
L 865547/512381 479.425 49.213 20
LL 483449/418762 889 69.85 66.5
LL 639249/210196.85 241.3 23.812 2.1
LM 102949/91045.242 73.431 19.558 0.31
LM 11949/91045.242 73.431 19.558 0.31
LM 245846/810230.188 317.5 47.625 10.9
LM 245848/810231.775 317.5 47.625 10.6
LM 272235/210457.2 615.95 85.725 72
LM 283649/610/HA1749.3 990.6 159.5 330
LM 29749/71138.1 65.088 19.812 0.25
LM 300849/81140.987 67.975 17.5 0.24
LM 330448/410152.4 203.2 41.275 3.71
LM 361649/610342.9 450.85 66.675 27.8
LM 377449/410558.8 736.6 104.775 117
LM 48548 A/51034.925 65.088 18.034 0.26
LM 501349/31041.275 73.431 19.558 0.34
LM 501349/31441.275 73.431 21.43 0.36
LM 503349/31045.987 74.975 18 0.3
LM 567949/910/HA1406.4 549.275 85.725 53.5
LM 603049/01145.242 77.788 19.842 0.37
LM 603049/01245.242 77.788 21.43 0.39
LM 757049/010304.8 406.4 63.5 22.3
LM 770949/910457.2 603.25 85.725 61.5
LM 772748/710/HA1488.95 634.873 84.138 63.5
LM 806649/61053.975 88.9 19.05 0.44
LM 869448/410431.8 571.5 74.612 49
M 12649/61021.43 50.005 17.526 0.17
M 249747/710257.175 358.775 71.438 21.6
M 276449/410536.575 761.873 146.05 210
M 336948/912178.595 265.112 51.595 9.55
M 336949/912179.934 265.112 51.595 9.38
M 349547/510255.6 342.9 57.15 14.8
M 349549/510257.175 342.9 57.15 14.1
M 802048/01141.275 82.55 26.543 0.64
M 84548/51025.4 57.15 19.431 0.24
M 86649/61030.16264.292 21.433 0.34
M 88043/01030.162 68.262 22.225 0.41
T2DD 06565 110 31 1.16
T2ED 04545 95 36 1.22
T2ED 05050100 36 1.31
T2ED 05555 110 39 1.69
T2ED 07070 130 43 2.48
T2EE 04040 85 33 0.9
T2EE 06060 115 40 1.85
T2EE 100100 165 47 3.89
T4CB 100100 145 24 1.18
T4CB 120120 170 27 1.74
T4CB 140140 195 29 2.4
T4DB 150150 210 32 3.08
T4DB 160160 220 32 3.26
T4DB 170170 230 32 3.44
T4DB 180180 240 32 3.63
T4DB 200200 270 37 5.48
T4EB 240240 320 42 8.48
T7FC 04545 95 29 0.93
T7FC 05050 105 32 1.25
T7FC 05555 115 34 1.59
T7FC 06060 125 37 2.07
T7FC 06565 130 37 2.19
T7FC 07070 140 39 2.65
T7FC 08585 170 48 4.85



Xem thêm: Bảng tra thông số vòng bi bạc đạn cầu

                 Nguyên nhân bạc đạn bị quá nhiệt và cách khắc phục

Địa chỉ bán vòng bi bạc đạn côn chính hãng, uy tín, giá tốt?

kho-hang-vong-bi-bac-dan-thanh-cong

BẠC ĐẠN THÀNH CÔNG là đơn vị chuyên nhập khẩu phân phối vòng bi côn của các hãng SKF, TIMKEN, NACHI, FAG, NTN, NSK, KOYO, IKO… Với kinh nghiệm hơn 10 năm trong ngành, chúng tôi tự tin sẽ mang đến cho khách hàng những sản phẩm vòng bi bạc đạn chính hãng với giá cả hợp lý nhất.

In bài viết
Phản hồi

Người gửi / điện thoại

Nội dung



KIẾN THỨC VÒNG BI BẠC ĐẠN
Chuyển khoản:
tai-khoan-ngan-hang
CÔNG TY TNHH MTV VẬT TƯ CÔNG NGHIỆP THÀNH CÔNG

Chi nhánh 1: 702/16 LÊ VĂN KHƯƠNG, PHƯỜNG THỚI AN, QUẬN 12, TPHCM.

Chi nhánh 2: Thôn Nhơn Thọ 1, Xã Hòa Phước, Huyện Hòa Vang, TP Đà Nẵng.

Chi nhánh 3: 88 Nguyễn Phúc Nguyên, Hương Long, Thành phố Huế.

Chi nhánh 4: 423 Minh Khai, Hai Bà Trưng, Hà Nội.

Chi nhánh 5: Hẻm 1400, Nguyễn Ái Quốc, Khu phố 5, Phường Tân Phong, Biên Hòa, Đồng Nai.

Sales 1: 0989208029 (Mr.Việt)

Sales 2: 0977543294 (Mr.Việt)

Email: bacdanthanhcong@gmail.com
Chứng nhận:
chung-nhan-bac-dan-thanh-cong
x
