Vòng bi bạc đạn 302/28 là gì?
Vòng bi bạc đạn 302/28 (d=28 mm, D= 58 mm, T= 17.25 mm, khối lượng 0.2 Kg) là vòng bi côn một dãy, kích thước inch, được thiết kế để chịu được tải trọng hướng tâm và hướng trục kết hợp, đồng thời cung cấp ma sát thấp trong quá trình vận hành. Vòng trong, với các con lăn và vòng cách, có thể được gắn riêng biệt với vòng ngoài. Các thành phần có thể tách rời và hoán đổi cho nhau này tạo điều kiện thuận lợi cho việc lắp đặt, tháo dỡ và bảo trì. Bằng cách lắp một ổ trục côn một hàng vào một ổ lăn khác và đặt tải trước, có thể đạt được ứng dụng ổ trục cứng.
Đặc tính của vòng bi bạc đạn 302/28
Khả năng chịu tải xuyên tâm và hướng trục cao
Chứa tải trọng trục theo một hướng
Ma sát thấp và tuổi thọ dài
Các thành phần có thể tách rời và hoán đổi cho nhau
Thông số kỹ thuật của vòng bi bạc đạn 302/28 SKF FAG NSK NTN TIMKEN KOYO IKO
Cấp hiệu suất SKF | SKF Explorer |
Dãy kích thước | 3DC |

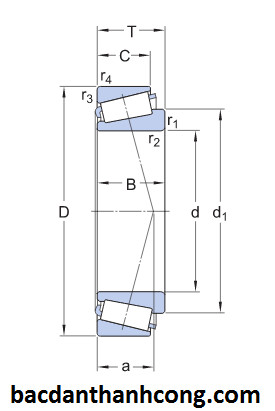

Kích thước vòng bi bạc đạn 302/28
(d= 28 mm, D =58 mm, T=17.25 mm)
d | 28 mm | Đường kính lỗ |
D | 58 mm | Đường kính ngoài |
T | 17.25 mm | Tổng chiều rộng |
d1 | ≈ 42 mm | Đường kính vai của vòng trong |
B | 16 mm | Chiều rộng vòng trong |
C | 14 mm | Chiều rộng vòng ngoài |
r1,2 | min 1 mm | Kích thước góc lượn của vòng trong |
r3,4 | min.1 mm | Kích thước góc lượn của vòng ngoài |
a | 13.155 mm | Khoảng cách mặt hông đến điểm áp suất |

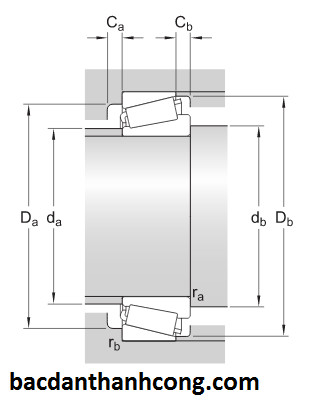

KÍCH THƯỚC MẶT TỰA
da
| max. 35 mm | Đường kính mặt tựa trục |
db | min. 35 mm | Đường kính mặt tựa trục |
Da | min. 50 mm | Đường kính mặt tựa gối đỡ |
Da | max.52 mm | Đường kính mặt tựa gối đỡ |
Db | min.54 mm | Đường kính mặt tựa gối đỡ |
Ca | min.2 mm | Chiều rộng tối thiểu của không gian cần thiết trong gối đỡ trên mặt hông lớn |
Cb | min.3 mm | Chiều rộng tối thiểu của không gian cần thiết trong gối đỡ trên mặt hông nhỏ |
ra | Max. 1 mm | Bán kính góc lượn trục |
rb | max.1 mm | Bán kính góc lượn gối đỡ |
Dữ liệu tính toán
Tải trọng động cơ bản danh định | C | 46.6 kN |
Tải trọng tĩnh cơ bản danh định | C0 | 41.5 kN |
Giới hạn tải trọng mỏi | Pu | 4.4 kN |
Tốc độ tham khảo |
| 10 000 r/min |
Tốc độ giới hạn |
| 12 000 r/min |
Trị số giới hạn | e | 0.37 |
Hệ số tải dọc trục | Y | 1.6 |
Hệ số tải dọc trục | Y0 | 0.9 |
Khối lượng vòng bi SKF 302/28 là 0.2 Kg
Các loại vòng bi bạc đạn 302/28
Vòng bi SKF 302/28
Vòng bi SKF 302/28 J2
Vòng bi SKF 302/28 X
Vòng bi NSK HR 302/28
Vòng bi FAG 302/28
Vòng bi 302/28 CUSCINETTO
Vòng bi NTN 302/28
Vòng bi NTN 4T-302/28 STPX1
Vòng bi KOYO 302/28 R
Vòng bi KOYO 302/28 CR
Vòng bi NACHI 302/28
Vòng bi TIMKEN 302/28
Xem thêm: Bảng tra thông số của các mã vòng bi bạc đạn côn
Địa chỉ bán bạc đạn 302/28 giá tốt
BẠC ĐẠN THÀNH CÔNG là đơn vị chuyên nhập khẩu phân phối vòng bi 302/28 của các hãng SKF, TIMKEN, NACHI, FAG, NTN, NSK, KOYO, IKO… Với kinh nghiệm hơn 10 năm trong ngành, chúng tôi tự tin sẽ mang đến cho khách hàng những sản phẩm vòng bi bạc đạn chính hãng với giá cả hợp lý nhất.
