Bảng tra thông số các loại vòng bi bạc đạn tiếp xúc góc 1 dãy tốc độ cao

Nội dung bài viết

Vòng bi (bạc đạn) tiếp xúc góc – Bạc đạn đỡ chặn là gì?

Vòng bi (bạc đạn) tiếp xúc góc là vòng bi có rãnh vòng trong lệch với vòng ngoài theo hướng dọc của trục vòng bi. Điều này có nghĩa, các vòng bi này được thiết kế để chịu tải trọng hỗn hợp, tức là đồng thời chịu tác động tải trọng hướng kính và hướng trục.

Khả năng chịu tải dọc trục của vòng bi tiếp xúc góc tăng khi góc tiếp xúc tăng. Góc tiếp xúc được định nghĩa là góc tạo bởi đường nối giữa 2 điểm tiếp xúc của con lăn và rãnh lăn theo tiết diện hướng tính, dọc theo đó tải trọng tổng hợp được truyền từ rãnh lăn này sang rãnh lăn khác và đường vuông góc với trục vòng bi.

Các loại vòng bi tiếp xúc góc

Vòng bi bạc đạn tiếp xúc góc được thiết kế với nhiều kích cỡ và mẫu mã khác nhau. Những loại vòng bi được sử dụng nhiều nhất là :

Vòng bi tiếp xúc góc 1 dãy

Vòng bi tiếp xúc góc 2 dãy

Vòng bi tiếp xúc góc 4 điểm

cac-loai-vong-bi-bac-dan-tiep-xuc-goc

Vòng bi tiếp xúc góc 1 dãy

Vòng bi tiếp xúc góc 1 dãy là vòng bi chỉ chịu lực dọc trục từ một phía. Vòng bi tiếp xúc góc 1 dãy thường được điều chỉnh với vòng bi khác. Vòng bi thuộc dạng không thể tách rời, vòng trong và vòng ngoài thường có một bên vai cao và một bên vai thấp, vai thấp có khả năng lắp số lượng lớn các viên bi (con lăn) và có khả năng chịu được tải trọng cao.

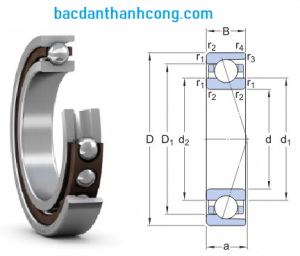

Một số ký hiệu thông số vòng bi (bạc đạn) tiếp xúc góc 1 dãy

vong-bi-tiep-xuc-goc-1-day-toc-do-cao

d : Đường kính trong.

D : Đường kính ngoài

B : Chiều rộng

d₁: Đường kính vai vòng trong ( mặt hông lớn)

d₂: Đường kính vai vòng trong ( mặt hông nhỏ)

D₁: Đường kính vai vòng ngoài

r_1,2: Kích thước góc lượn (mặt hông lớn)

r_3,4 : Kích thước góc lượn (mặt hông nhỏ)

a : Khoảng cách từ mặt hông đến điểm áp suất

Bảng tra thông số các loại vòng bi (bạc đạn) tiếp xúc góc 1 dãy

Mã vòng bi	Đường kính trong (mm)	Đường kính ngoài (mm)	Chiều rộng (mm)	Khối lượng (kg)	Tốc độ tham khảo (vòng/phút	Tốc độ giới hạn (vòng/phút)
7000 CD/P4A	10	26	8	0.019	75 000	110 000
7001 CD/P4A	12	28	8	0.021	67 000	100 000
7002 CD/P4A	15	32	9	0.03	56 000	85 000
7003 CD/P4A	17	35	10	0.038	50 000	75 000
7004 CD/P4A	20	42	12	0.068	43 000	63 000
7005 CD/P4A	25	47	12	0.079	36 000	56 000
7006 CD/P4A	30	55	13	0.11	32 000	48 000
7007 CD/P4A	35	62	14	0.15	24 000	36 000
7008 CD/P4A	40	68	15	0.19	20 000	32 000
7009 CD/P4A	45	75	16	0.24	19 000	30 000
7010 CD/P4A	50	80	16	0.25	17 000	28 000
7011 CD/P4A	55	90	18	0.38	15 000	24 000
7012 CD/P4A	60	95	18	0.4	14 000	22 000
7013 CD/P4A	65	100	18	0.43	14 000	22 000
7014 CD/P4A	70	110	20	0.6	12 000	19 000
7015 CD/P4A	75	115	20	0.63	11 000	18 000
7016 CD/P4A	80	125	22	0.85	10 000	17 000
7017 CD/P4A	85	130	22	0.9	10 000	16 000
7018 CD/P4A	90	140	24	1.16	9 000	15 000
7019 CD/P4A	95	140	24	1.21	8 500	14 000
7020 CD/P4A	100	150	24	1.26	8 500	14 000
7021 CD/P4A	105	160	26	1.59	8 000	13 000
7022 CD/P4A	110	170	28	1.97	7 500	12 000
7024 BGM	120	180	28	2.4	4 000	4 000
7026 CD/P4A	130	200	33	3.23	7 000	10 000
7028 BGM	140	210	33	3.85	3 400	3 400
7030 BGM	150	225	35	4.7	3 200	3 200
7030 CD/P4A	150	225	35	4.17	6 000	9 000
7034 BGM	170	260	42	7.65	2 000	2 800
7036 BGM	180	280	46	10	2 600	2 600
7038 BGM	190	290	46	10.5	2 400	2 400
7040 BGM	200	310	51	13.2	2 200	2 200
7044 BGM	220	340	56	18	2 000	2 000
7048 BGM	240	360	56	19	1 900	1 900
7052 BGM	260	400	65	30	1 700	1 700
7056 BGM	280	420	65	30	1 600	1 600
7060 BGM	300	460	74	42.5	1 400	1 500
7064 BGM	320	480	74	44.5	1 300	1 400
7068 BGM	340	520	82	59.5	1 200	1 300
7072 BGM	360	540	82	61.8	1 200	1 200
7076 BGM	380	560	82	65.5	1 100	1 200
7080 BM	400	600	90	90.5	1 000	1 000
7084 BGM	420	620	90	88	1 000	1 000
7088 BGM	440	650	94	100	950	950
7092 BGM	460	680	100	120	950	950
7096 BGM	480	700	100	125	850	850
7200 BEP	10	30	9	0.03	30 000	30 000
7201 BEP	12	32	10	0.036	28 000	26 000
7202 BEP	15	35	11	0.045	24 000	24 000
7203 BEP	17	40	12	0.065	22 000	20 000
7204 BEP	20	47	14	0.11	19 000	18 000
7205 BEP	25	52	15	0.13	16 000	15 000
7206 BEP	30	62	16	0.2	13 000	13 000
7207 BEP	35	72	17	0.28	11 000	11 000
7208 BEP	40	80	18	0.37	10 000	10 000
7209 BEP	45	85	19	0.42	9 500	9 000
7210 BEP	50	90	20	0.47	9 000	8 500
7211 BEP	55	100	21	0.62	7 500	7 500
7212 BEP	60	110	22	0.8	7 000	7 000
7213 BEP	65	120	23	1	6 700	6 300
7214 BEP	70	125	24	1.1	6 300	6 000
7215 BEP	75	130	25	1.2	6 000	5 600
7216 BEP	80	140	26	1.45	5 600	5 300
7217 BEP	85	150	28	1.85	5 300	5 000
7218 BEP	90	160	30	2.3	5 000	4 500
7219 BEP	95	170	32	2.7	4 500	4 300
7220 BEP	100	180	34	3.3	4 500	4 000
7221 BEP	105	190	36	3.95	4 000	3 800
7222 BEP	110	200	38	4.6	4 000	3 600
7224 BM	120	215	40	5.89	3 600	4 000
7226 BM	130	230	40	6.95	3 400	3 800
7228 BM	140	250	42	8.85	3 000	3 600
7230 BGAM	150	270	45	11.5	2 800	3 200
7232 BGAM	160	290	48	14	2 800	3 000
7234 BCBM	170	310	52	17.5	2 400	2 800
7238 BCBM	190	340	55	22	2 200	2 600
7240 BCBM	200	360	58	25	2 000	2 400
7244 BCBM	220	400	65	37	1 800	2 200
7248 BCBM	240	440	72	49	1 600	1 600
7252 BM	260	480	80	64	1 400	1 400
7256 BM	280	500	80	67.5	1 400	1 400
7260 BCBM	300	540	85	85	1 300	1 300
7264 BCBM	320	580	92	110	1 200	1 200
7280 BM	400	720	103	190	900	900
7301 BEP	12	37	12	0.06	26 000	24 000
7302 BEP	15	42	13	0.08	22 000	20 000
7303 BEP	17	47	14	0.11	20 000	19 000
7304 BEP	20	52	15	0.14	17 000	16 000
7305 BEP	25	62	17	0.23	14 000	14 000
7306 BEP	30	72	19	0.34	12 000	12 000
7307 BEP	35	80	21	0.45	11 000	10 000
7308 BEP	40	90	23	0.62	9 500	9 000
7309 BEP	45	100	25	0.82	8 500	8 000
7310 BEP	50	110	27	1.1	7 500	7 500
7311 BEP	55	120	29	1.4	7 000	6 700
7312 BEP	60	130	31	1.75	6 300	6 000
7313 BEP	65	140	33	2.15	6 000	5 600
7314 BEP	70	150	35	2.65	5 600	5 300
7315 BEP	75	160	37	3.2	5 300	5 000
7316 BEP	80	170	39	3.8	5 000	4 500
7317 BEP	85	180	41	4.45	4 500	4 300
7318 BEP	90	190	43	5.2	4 300	4 000
7319 BEP	95	200	45	6.05	4 000	3 800
7320 BEP	100	215	47	7.5	3 800	3 600
7321 BEP	105	225	49	8.55	3 600	3 400
7322 BEP	110	240	50	10	3 400	3 200
7324 BCBM	120	260	55	14.5	3 000	3 600
7326 BCBM	130	280	58	17.1	2 800	3 400
7328 BCBM	140	300	62	21.5	2 600	3 000
7330 BCBM	150	320	65	26	2 400	2 800
7332 BCBM	160	340	68	30.3	2 400	2 600
7334 BCBM	170	360	72	36	2 200	2 600
7336 BCBM	180	380	75	42	2 000	2 400
7338 BCBM	190	400	78	48.5	2 000	2 200
7340 BCBM	200	420	80	53	1 900	2 200
7344 BCBM	220	460	88	70	1 600	1 600
7348 BCBM	240	500	95	89.4	1 400	1 400
7405 BCBM	25	80	21	0.61	11 000	15 000
7406 BCBM	30	90	23	0.83	10 000	13 000
7407 BCBM	35	100	25	1.1	9 000	12 000
7408 BCBM	40	110	27	1.4	8 000	11 000
7409 BCBM	45	120	29	1.55	7 500	7 500
7410 BCBM	50	130	31	2.25	7 000	9 000
7411 BCBM	55	140	33	2.75	6 300	8 000
7412 BCBM	60	150	35	3.3	5 600	7 500
7413 BCBM	65	160	37	4	5 300	7 000
7414 BCBM	70	180	42	5.8	4 800	6 300
7415 BCBM	75	190	45	6.85	4 500	6 000
7416 CBM	80	200	48	8.1	4 300	4 300
7417 BACBMC	85	210	52	9.6	4 000	4 000
7418 CBM	90	225	54	11.5	3 800	3 800
7419 CBM	95	250	55	13.5	3 400	3 400
7420 CBM	100	265	60	15.5	3 200	3 200
307238	400	600	90	89.5	950	1 200
466953	380	520	65	43.5	1 200	1 200
468431	410	560	70	49.5	1 100	1 100
70/500 AM	500	720	100	130	900	900
70/530 AM	530	780	112	170	800	800
70/560 AMB	560	820	115	203	750
70/600 AGMB	600	870	118	236	700	750
70/630 AMB	630	920	128	270	670	700
70/670 AMB	670	980	136	353	600
70/710 AMB	710	1030	140	394	560	600
70/750 AMB	750	1090	150	445	530	560
70/800 AMB	800	1150	155	524	480
70/850 AMB	850	1220	165	626	450
70/900 AMB	900	1280	170	665	400	430
70/950 AMB	950	1360	180	805	380	400
70/1000 AMB	1000	1420	185	890	360	380
70/1060 AMB	1060	1500	195	1092	320	340
70/1120 AMB	1120	1580	200	1240	300	320
70/1180 AMB	1180	1660	212	1350	280	280
70/1250 AMB	1250	1750	218	1600	240	260
708/500 AMB	500	620	37	26	1000	1000
708/600 AMB	600	730	42	38.5	800	850
708/1250 AMB	1250	1500	80	295	280	300
70876 AMB	380	480	31	14.4	1 300	1 400
70892 AMB	460	580	37		1 100	1 100
718/500 AMB	500	620	56	38	1 000	1 000
718/530 AMB	530	650	56	39.5	950	1 000
718/560 AMB	560	680	56	41.5	850	900
718/600 AMB	600	730	60	52	800	850
