Vòng bi bạc đạn cho trục chính CNC tốt nhất - Lựa chọn & tiêu chuẩn cần biết

Trục chính (Spindle) là bộ phận quan trọng nhất của máy CNC, quyết định trực tiếp đến độ chính xác gia công, tốc độ cắt và tuổi thọ của máy. Để trục chính hoạt động ổn định, vòng bi (bạc đạn) trục chính CNC phải đạt tiêu chuẩn rất cao về độ chính xác, độ cứng và khả năng chịu nhiệt.

Vậy đâu là loại vòng bi tốt nhất cho trục chính CNC? Hãy cùng tìm hiểu chi tiết.

1. Vòng bi trục chính CNC là gì?

Vòng bi trục chính CNC (Spindle Bearing) là loại vòng bi độ chính xác cao, được sử dụng trong:

• Máy CNC tiện
• Máy CNC phay
• Máy cắt gỗ / cắt đá
• Máy mài
• Máy trung tâm gia công (Machining Center)

Đây là loại vòng bi chịu tải cao, tốc độ quay lớn (từ 8.000–40.000 vòng/phút), yêu cầu độ rung thấp và độ chính xác cực cao.

2. Tiêu chuẩn chọn vòng bi cho trục chính CNC

Độ chính xác (Precision Class)

Vòng bi trục chính bắt buộc phải là dòng:

• P4 hoặc P4S
• P2 (độ chính xác cao nhất)
• Tương đương: ABEC 7 / ABEC 9

→ Độ chính xác càng cao, độ rung càng thấp, chất lượng gia công càng tốt.

Góc tiếp xúc (Contact Angle)

Góc tiếp xúc ảnh hưởng đến độ cứng trục chính:

• 15° (C) → cho tốc độ cao
• 25° (E) → độ cứng lớn hơn, chịu tải cao hơn
• 30° (A) → chuyên tải hướng trục lớn

Tốc độ quay (nmax)

Trục chính CNC yêu cầu vòng bi có tốc độ giới hạn:

• 15.000 – 40.000 rpm đối với vòng bi tiếp xúc góc
• Lựa chọn theo dung sai và kết cấu vòng bi (hở / phớt / bôi trơn mỡ hoặc dầu)

Chất liệu và công nghệ

Vòng bi trục chính cao cấp thường dùng:

• Thép có độ sạch cao (High Clean Steel)
• Gốm lai (Hybrid Ceramic Bearing) – bi gốm, vòng thép
• Lồng nhựa chịu nhiệt (PPS, PEEK) hoặc lồng titanium

Bi gốm cho phép tốc độ cao hơn và nhiệt thấp hơn đáng kể.

Phương pháp bôi trơn

• Mỡ đặc chủng cho spindle (Molygraph Ultrasyn 9090, Kluber Isoflex NBU15…)
• Bôi trơn sương dầu (Oil-Air) cho tốc độ cực cao ( Dầu trục chính United Spindle Oil VG )

Bôi trơn đúng loại giúp tuổi thọ vòng bi tăng gấp 2–3 lần.

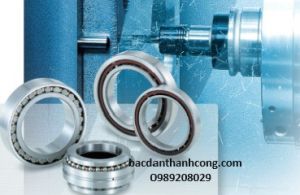

3. Các loại vòng bi trục chính CNC phổ biến nhất

- Vòng bi tiếp xúc góc (Angular Contact Ball Bearing – ACBB)

• Loại thông dụng nhất cho spindle
• Tốc độ rất cao
• Có thể lắp cặp đôi: DB, DF, DT, DBD, DTD

 Bảng tra thông số vòng bi tiếp xúc góc

- Vòng bi gốm lai (Hybrid Ceramic Bearings)

• Bi gốm Si3N4
• Nhiệt thấp, tăng tốc cực nhanh
• Độ bền cao, chống mài mòn
• Tối ưu cho máy phay tốc độ cao

- Vòng bi đũa trụ chính xác (Precision Cylindrical Roller Bearing – NN30xx, N10xx)

• Cho máy mài, máy tiện CNC
• Độ cứng vững rất cao
• Chịu tải hướng kính lớn

- Vòng bi đũa côn chính xác (Precision Tapered Roller Bearing)

• Cho máy nặng, yêu cầu độ cứng cao
• Ổn định khi cắt tải lớn

4. Thương hiệu vòng bi trục chính CNC tốt nhất hiện nay

Dựa trên độ chính xác, độ bền và phản hồi từ ngành cơ khí, các thương hiệu sau được xem là top đầu thế giới:

- Vòng bi NSK - Nhật Bản

• Dòng: NSK Precision P4/P2, “Robotic series”, “Spindle series”
• Độ bền spindle cực cao

- Vòng bi NTN - Nhật Bản

• Dòng: NTN High Precision ACBB, tốc độ cực cao
• Phù hợp máy CNC tốc độ 20.000–40.000 rpm

- Vòng bi SKF – Thụy Điển

• Dòng: SKF Super-Precision Bearings
• Chạy êm, chống rung tuyệt vời

- Vòng bi FAG – Germany

• Dòng: FAG Super Precision
• Rất phù hợp cho máy mài và máy tiện chính xác

-  Vòng bi Nachi - Nhật Bản

• Tiêu chuẩn P4–P2, giá hợp lý hơn
• Chất lượng ổn định cho máy CNC phổ thông

5. Lời khuyên chọn vòng bi trục chính CNC

• Luôn chọn độ chính xác P4 trở lên
• Ưu tiên bi gốm nếu dùng cho spindle tốc độ cao
• Chọn đúng góc tiếp xúc theo ứng dụng (phay – tiện – mài)
• Không dùng mỡ thông thường → phải dùng mỡ spindle chuyên dụng
• Lắp đặt phải đảm bảo độ đồng tâm – độ căng preload chuẩn
• Khi thay vòng bi, nên thay luôn cặp đôi (matched pair) để đảm bảo độ chính xác

Kết luận

Vòng bi trục chính CNC là loại vòng bi đòi hỏi độ chính xác cực cao, tốc độ quay lớn, độ cứng tốt và khả năng chịu nhiệt vượt trội.
Các thương hiệu tốt nhất hiện nay gồm NSK, NTN, SKF, FAG, Koyo, Nachi – tùy nhu cầu và ngân sách.

Việc chọn đúng loại vòng bi trục chính giúp:

• Tăng tuổi thọ máy
• Giảm rung
• Nâng chất lượng gia công
• Tăng tốc độ cắt và hiệu suất
