Bảng tra thông số kích thước tải trọng và tốc độ vòng bi bạc đạn kim NA

Vòng bi kim NA là dòng ổ lăn kim có vòng trong, được sử dụng phổ biến trong hộp số, máy công nghiệp, máy công cụ, cơ cấu truyền động và các thiết bị yêu cầu khả năng chịu tải hướng kính cao nhưng không gian lắp đặt hạn chế.

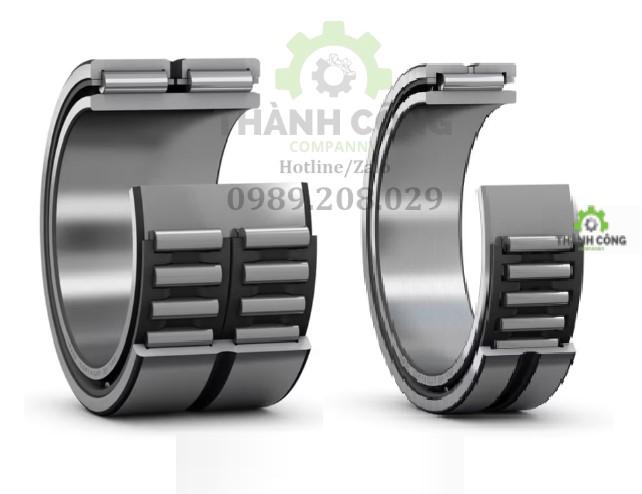

Vòng bi bạc đạn kim NA là gì?

Vòng bi kim NA 6900, NA 4900, NA 4800 là loại vòng bi kim có vòng trong, vòng ngoài và các con lăn kim hình trụ có đường kính nhỏ so với chiều dài.

Các con lăn kim được bố trí với số lượng lớn bên trong vòng bi, giúp tăng diện tích tiếp xúc và khả năng chịu tải hướng kính. Nhờ thiết kế tiết diện nhỏ, vòng bi NA đặc biệt phù hợp với những cơ cấu mà không gian hướng kính bị giới hạn.

Một ưu điểm quan trọng của dòng NA là vòng trong cung cấp bề mặt đường lăn chính xác cho con lăn kim, do đó có thể sử dụng với các trục được gia công theo yêu cầu phù hợp của nhà sản xuất.

Ưu điểm của vòng bi bạc đạn kim NA

Chịu tải hướng kính cao

Con lăn kim có đường kính nhỏ và được bố trí với mật độ cao, tạo ra khả năng chịu tải tốt trong không gian nhỏ.

Tiết kiệm không gian

So với nhiều loại ổ lăn khác, vòng bi kim có tiết diện hướng kính nhỏ, phù hợp với thiết kế máy có không gian hạn chế.

Độ cứng cao

Số lượng lớn con lăn kim giúp tăng khả năng chịu tải và độ cứng của cụm ổ lăn.

Có vòng trong

Khác với một số dòng vòng bi kim không có vòng trong như NK, dòng NA có vòng trong, thuận tiện khi trục không thể sử dụng trực tiếp làm đường lăn.

Ứng dụng của vòng bi bạc đạn kim NA

Vòng bi bạc đạn kim NA thường được ứng dụng trong:

• Hộp số công nghiệp.
• Hộp giảm tốc.
• Máy công cụ CNC.
• Máy sản xuất.
• Thiết bị tự động hóa.
• Máy in.
• Cơ cấu truyền động.
• Máy dệt.
• Thiết bị đóng gói.
• Máy móc nông nghiệp.
• Các cụm trục chịu tải hướng kính cao.

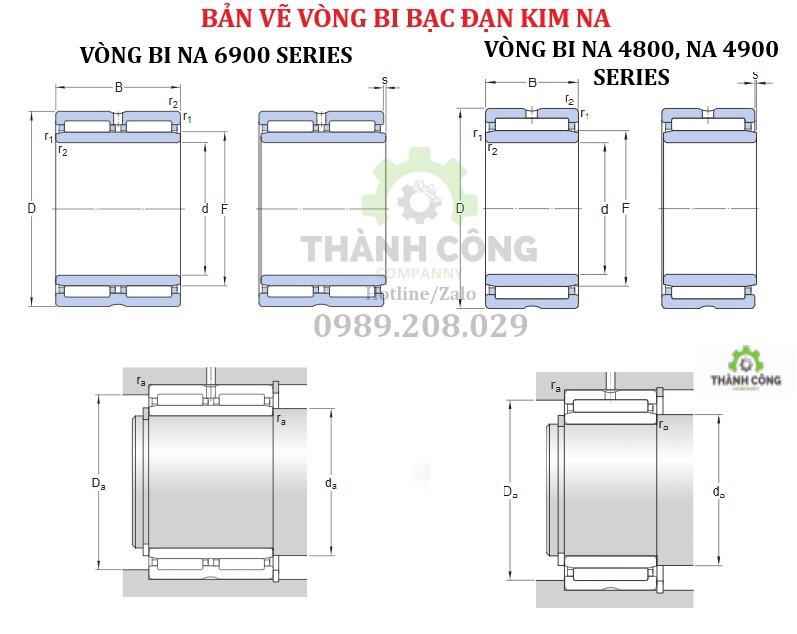

Cách đọc thông số vòng bi kim NA

Bảng tra thông số kích thước, tải trọng, tốc độ của vòng bi kim NA 4900, NA 6900, NA 4800
