Vòng bi bạc đạn 21309 E SKF gì?

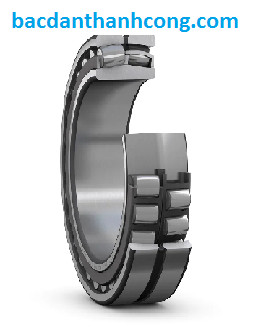

Vòng bi bạc đạn 21309 E (d= 45 mm, D= 100 mm, B= 25 mm, khối lượng 0.98 Kg) là vòng bi lăn hình cầu có thể chứa tải nặng theo cả hai hướng. Chúng có khả năng tự cân chỉnh và điều chỉnh độ lệch trục và lệch trục mà hầu như không làm tăng ma sát hoặc nhiệt độ. Chúng có thể được sử dụng trong một hệ thống mô-đun, bao gồm vỏ, tay áo và đai ốc.
Đặc tính của vòng bi bạc đạn 21309
Chứa sai lệch
Khả năng chịu tải cao
Ma sát thấp và tuổi thọ dài
Tăng khả năng chống mài mòn
Thông số kỹ thuật của vòng bi bạc đạn 21309 E SKF FAG NSK NTN TIMKEN KOYO IKO
Cấp hiệu suất SKF | SKF Explorer |
Loại lỗ | Cylindrical |

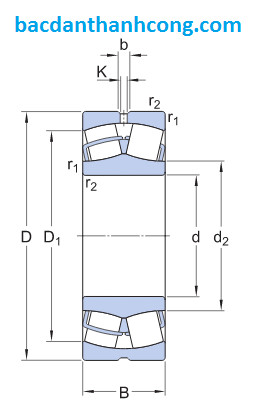

Kích thước vòng bi bạc đạn 21309 EK
(d= 45 mm, D= 100 mm, B= 25 mm)
d | 45 mm | Đường kính lỗ |
D | 100 mm | Đường kính ngoài |
B | 25 mm | Chiều rộng |
d2 | ≈ 65.3 mm | Đường kính vai của vòng trong |
D1 | ≈ 88 mm | Đường kính vai/rãnh của vòng ngoài |
b | 6 mm | Chiều rộng rãnh bôi trơn |
K | 3 mm | Đường kính của lỗ bôi trơn |
r1,2 | min.1.5 mm | Kích thước góc lượn |

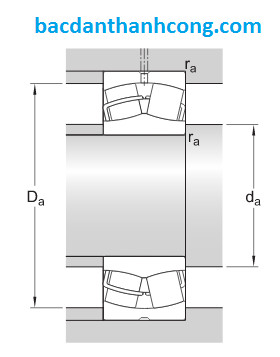

KÍCH THƯỚC MẶT TỰA
da | min.54 mm | Đường kính mặt tựa trục |
Da | max. 91 mm | Đường kính mặt tựa gối đỡ |
ra | max. 1.5 mm | Bán kính góc lượn |
Dữ liệu tính toán
Tải trọng động cơ bản danh định | C | 129 kN |
Tải trọng tĩnh cơ bản danh định | C0 | 127 kN |
Giới hạn tải trọng mỏi | Pu | 14 kN |
Tốc độ tham khảo |
| 6 300 r/min |
Tốc độ giới hạn |
| 8 500 r/min |
Trị số giới hạn | e | 0.24 |
Hệ số tải dọc trục | Y1 | 2.8 |
Hệ số tải dọc trục | Y2 | 4.2 |
Hệ số tải dọc trục | Y0 | 2.8 |
Khối lượng vòng bi 21309 E là 0.98 Kg
Các loại vòng bi bạc đạn SKF 21309
Vòng bi SKF 21309 E
Vòng bi SKF 21309 EW
Vòng bi SKF 21309 EK
Vòng bi SKF 21309 E/C3
Vòng bi SKF 21309 EK/C3
