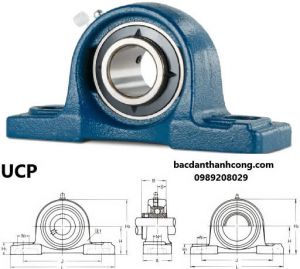

Bảng tra thông số kỹ thuật, khối lượng gối đỡ vòng bi UCP Asahi, SKF, LK, NSK, FBJ

Ký hiệu

Đường kính trục

Chiều cao tâm trục

Chiều rộng đế

Chiều dài đế

Khoảng cách  tâm 2 ốc

Chiều cao đế

Chiều cao tổng

Mã vòng bi

Khối lượng (Kg)

Bulong lắp đặt

d    (mm)

H   (mm)

L (mm)

A (mm)

J        (mm)

H1 (mm)

H2 (mm)

Kg

UCP201

12

30.2

127

38

95

15

62

UC201

0.65

M10

UCP202

15

30.2

127

38

95

15

62

UC202

0.63

M10

UCP203

17

30.2

127

38

95

15

62

UC203

0.62

M10

UCP204

20

33.3

127

38

95

15

65

UC204

0.65

M10

UCP205

25

36.5

140

38

105

16

70

UC205

0.79

M10

UCPX05

44.4

159

51

119

18

85

UCX05

1.5

M14

UCP305

45

175

45

132

16

84

UC305

1.6

M14

UCP206

30

42.9

165

48

121

18

83

UC206

1.26

M14

UCPX06

47.6

175

57

127

20

94

UCX06

2

M14

UCP306

50

180

50

140

19

94

UC306

1.9

M14

UCP207

35

47.6

167

48

127

19

94

UC207

1.59

M14

UCPX07

54

203

57

144

22

105

UCX07

2.7

M14

UCP307

56

220

56

160

21

105

UC307

2.7

M14

UCP208

40

49.2

184

54

137

19

100

UC208

1.92

M14

UCPX08

58.7

222

67

156

26

113

UCX08

3.5

M16

UCP308

60

220

60

170

23

116

UC308

3.12

M14

UCP209

45

54

190

54

146

20

108

UC209

2.19

M14

UCPX09

58.7

222

67

156

26

116

UCX09

3.5

M16

UCP309

67

245

67

190

25

128

UC309

4.13

M16

UCP210

50

57.2

206

60

159

22

114

UC210

2.59

M16

UCPX10

63.5

241

73

171

27

126

UCX10

4.2

M16

UCP310

75

275

75

212

28

143

UC310

5.68

M16

UCP211

55

63.5

219

60

171

22

126

UC211

3.3

M16

UCPX11

69.8

260

79

184

30

139

UCX11

5.53

M20

UCP311

80

310

80

236

31

154

UC311

6.9

M16

UCP212

60

69.8

241

70

184

25

138

UC212

4.7

M16

UCPX12

76.2

286

83

203

32

151

UCX12

7.2

M20

UCP312

85

330

85

250

33

165

UC312

8.87

M20

UCP213

65

76.2

265

70

203

27

150

UC213

5.6

M20

UCPX13

76.2

286

83

203

32

154

UCX13

7.07

M20

UCP313

90

340

90

260

36

174

UC313

9.8

M20

UCP214

70

79.4

266

72

210

27

156

UC214

7.3

M20

UCPX14

88.9

330

89

229

35

175

UCX14

11.1

M22

UCP314

95

360

90

280

40

186

UC314

11.4

M22

UCP215

75

82.6

275

74

217

28

163

UC215

7.9

M20

UCPX15

88.9

330

89

229

35

177

UCX15

11.4

M22

UCP315

100

380

100

290

40

197

UC35

13.6

M22

UCP216

80

88.9

292

78

232

30

175

UC216

10

M20

UCPX16

101.6

381

102

283

42

197

UCX16

17.4

M22

UCP316

106

400

110

300

45

209

UC316

16.4

M22

UCP217

85

95.2

310

83

247

32

187

UC217

12.2

M20

UCPX17

101.6

381

102

283

42

202

UCX17

17.1

M22

UCP317

112

420

110

320

45

221

UC317

18.6

M27

UCP218

90

101.6

327

88

262

34

200

UC218

14.7

M22

UCPX18

101.6

381

111

283

45

206

UCX18

17

M22

UCP318

118

430

110

330

50

233

UC318

20.9

M27

UCP319

95

125

470

120

360

50

250

UC319

26.5

M30

UCPX20

100

127

432

121

337

52

250

UCX20

33

M27

UCP320

140

490

120

380

55

275

UC320

34.3

M30

UCP321

105

140

490

120

380

55

278

UC321

36.6

M30

UCP322

110

150

520

140

400

60

295

UC322

42.5

M33

UCP324

120

160

570

140

450

70

321

UC324

53.5

M33

UCP326

130

180

600

140

480

80

354

UC326

72.1

M33

UCP328

140

200

620

140

500

80

388

UC328

89.1

M33
