Vòng bi rãnh U là gì? Cấu tạo, ưu điểm và ứng dụng

1. Vòng Bi Rãnh U Là Gì?

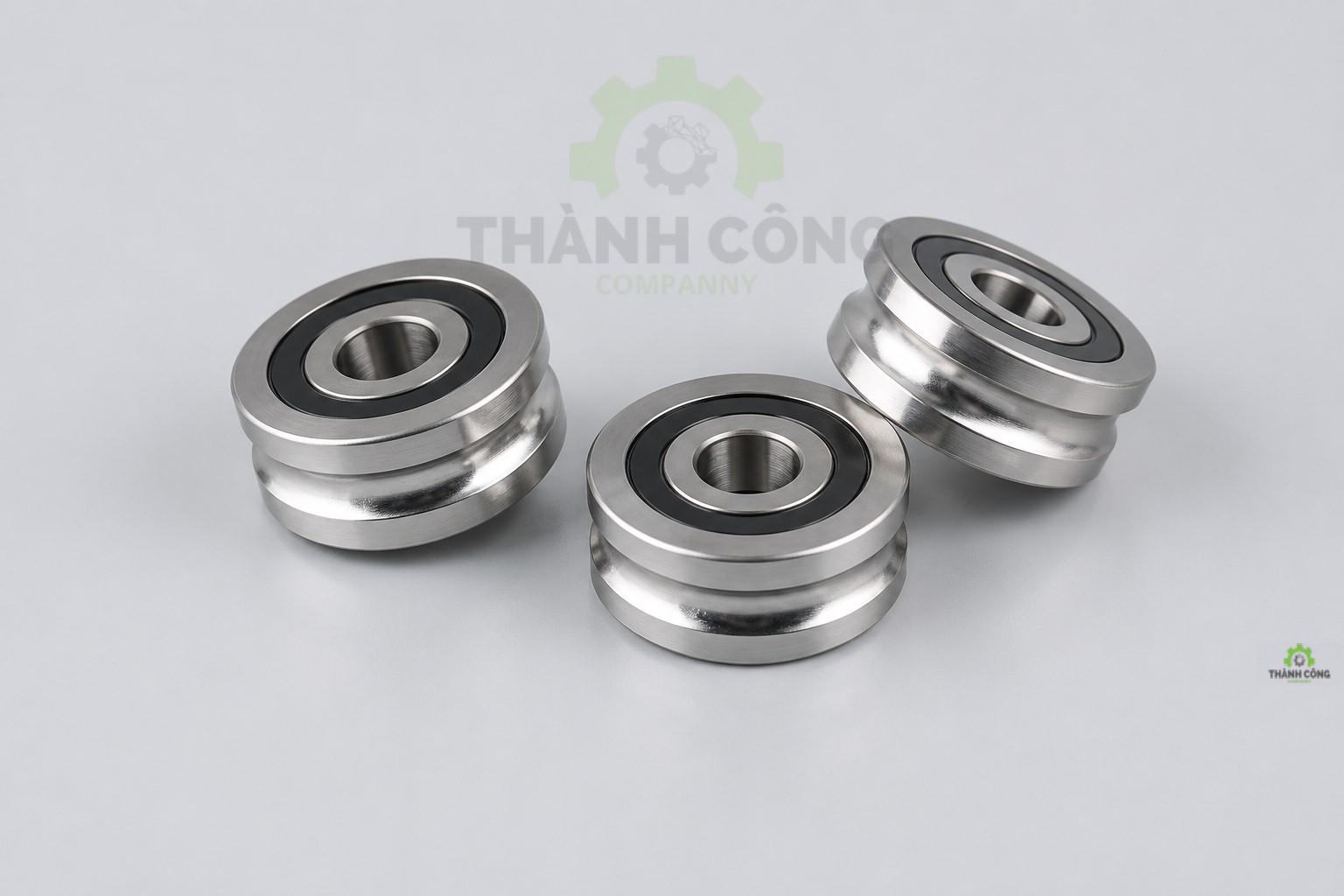

Vòng bi rãnh U (U Groove Bearing) là loại vòng bi có bề mặt ngoài được gia công theo dạng rãnh chữ U nhằm dẫn hướng hoặc chạy trên các thanh ray, dây cáp, trục tròn hoặc hệ thống dẫn hướng chuyên dụng.

Khác với vòng bi cầu thông thường, vòng bi rãnh U được thiết kế để vừa chịu tải vừa định hướng chuyển động, giúp hệ thống vận hành ổn định, giảm ma sát và hạn chế rung lắc.

Hiện nay vòng bi rãnh U được sử dụng rộng rãi trong:

• Hệ thống cửa trượt
• Cửa tự động
• Máy CNC
• Băng tải công nghiệp
• Thiết bị nâng hạ
• Robot tự động hóa
• Máy đóng gói
• Máy chế biến thực phẩm

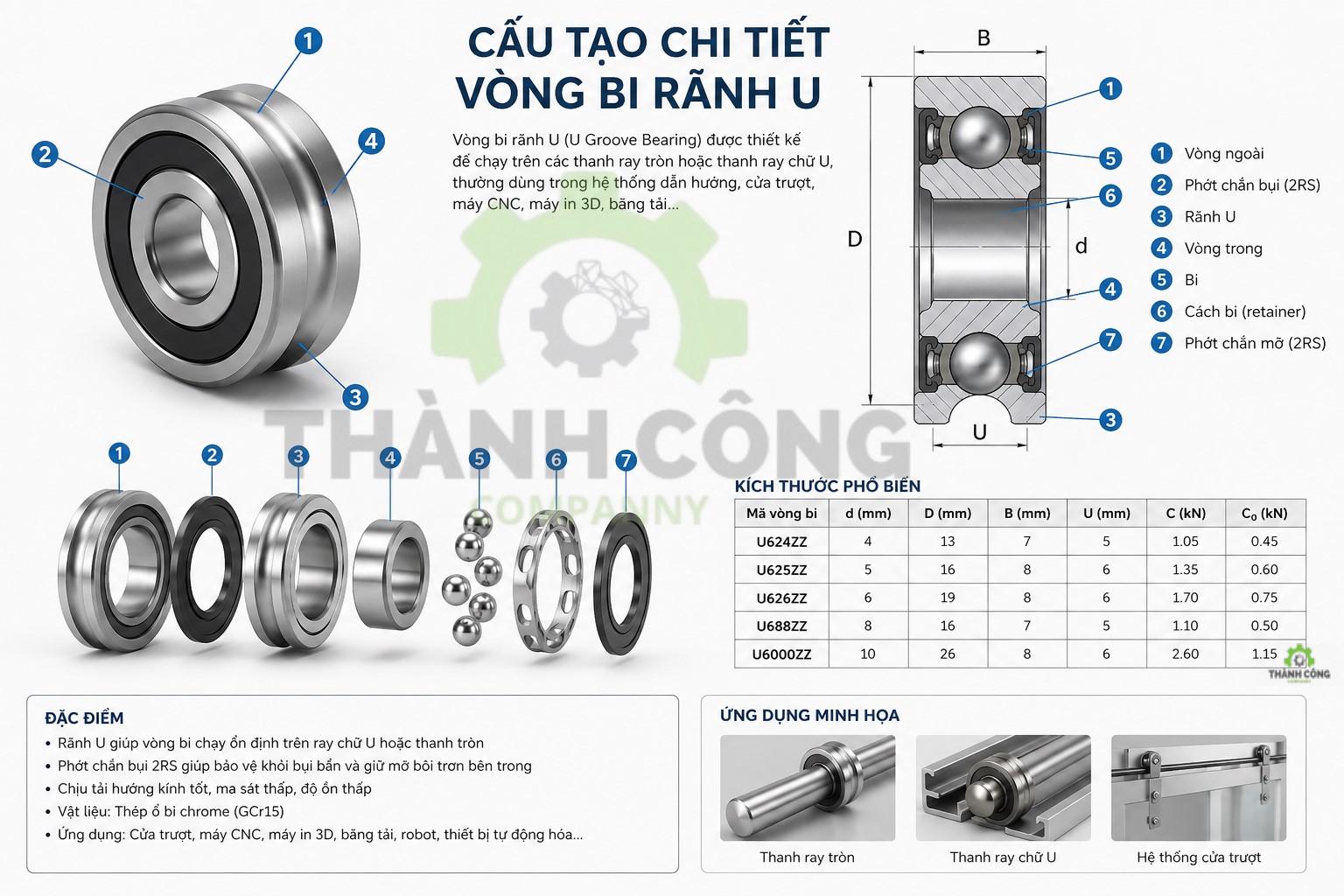

2. Cấu Tạo Của Vòng Bi Rãnh U

Một vòng bi rãnh U thường bao gồm các bộ phận chính:

Vòng Ngoài Rãnh U

Là phần tiếp xúc trực tiếp với ray dẫn hướng.

Đặc điểm:

• Gia công chính xác dạng chữ U
• Chống mài mòn cao
• Chịu tải tốt

Vòng Trong

Được lắp cố định vào trục hoặc bu lông.

Chức năng:

• Truyền tải lực
• Hỗ trợ chuyển động quay

Bi Lăn

Thường sử dụng bi thép chất lượng cao giúp:

• Giảm ma sát
• Tăng tốc độ quay
• Hoạt động êm ái

Phớt Chắn Bụi

Một số loại vòng bi rãnh U được trang bị:

• Phớt cao su
• Nắp chắn kim loại

Giúp:

• Ngăn bụi bẩn
• Giữ mỡ bôi trơn
• Kéo dài tuổi thọ vòng bi

3. Nguyên Lý Hoạt Động Của Vòng Bi Rãnh U

Khi hệ thống vận hành:

• Rãnh U tiếp xúc với ray hoặc trục dẫn hướng
• Bi lăn quay bên trong vòng bi
• Giảm đáng kể ma sát giữa các bề mặt tiếp xúc
• Đảm bảo chuyển động chính xác

Nhờ đó:

• Giảm hao mòn
• Tăng độ ổn định
• Nâng cao hiệu suất thiết bị

4. Ưu Điểm Của Vòng Bi Rãnh U

Chuyển Động Chính Xác

Rãnh U giúp vòng bi bám sát ray dẫn hướng.

Mang lại:

• Độ chính xác cao
• Hạn chế lệch hướng
• Vận hành ổn định

Giảm Ma Sát Hiệu Quả

Nhờ hệ thống bi lăn bên trong:

• Tiết kiệm năng lượng
• Giảm phát nhiệt
• Tăng tuổi thọ thiết bị

Chịu Tải Tốt

Có khả năng chịu:

• Tải trọng hướng kính
• Tải trọng dọc trục ở mức nhất định

Phù hợp với nhiều ứng dụng công nghiệp.

Hoạt Động Êm Ái

Giảm:

• Tiếng ồn
• Độ rung
• Va đập cơ khí

5. Các Loại Vòng Bi Rãnh U Phổ Biến

Vòng Bi Rãnh U Bọc Kín

Đặc điểm:

• Có phớt chắn bụi
• Giữ mỡ tốt

Ứng dụng:

• Môi trường bụi bẩn
• Nhà máy sản xuất

Vòng Bi Rãnh U Inox

Vật liệu:

• SUS304
• SUS440C

Ưu điểm:

• Chống ăn mòn
• Chống gỉ sét

Ứng dụng:

• Thực phẩm
• Dược phẩm
• Hóa chất

Vòng Bi Rãnh U Chịu Tải Nặng

Thiết kế:

• Thành dày
• Bi lớn

Phù hợp:

• Hệ thống nâng hạ
• Máy công nghiệp nặng

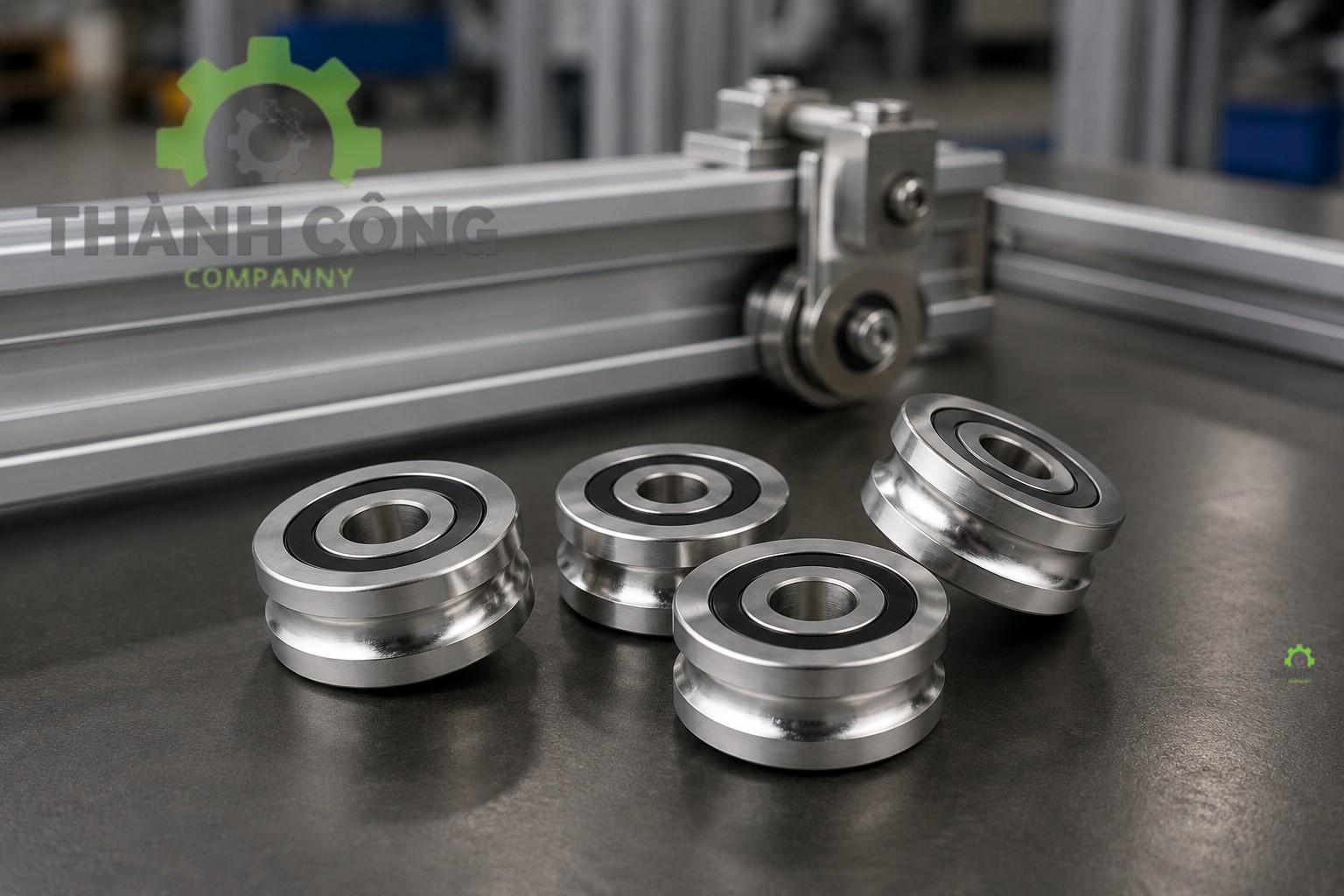

6. Ứng Dụng Của Vòng Bi Rãnh U

- Hệ Thống Cửa Trượt

Được sử dụng trong:

• Cửa nhà xưởng
• Cửa kho hàng
• Cửa tự động

Giúp cửa vận hành nhẹ nhàng và ổn định.

- Băng Tải Công Nghiệp

Ứng dụng trong:

• Dây chuyền sản xuất
• Kho vận
• Logistics

Giúp dẫn hướng chính xác.

- Máy CNC Và Tự Động Hóa

Yêu cầu:

• Độ chính xác cao
• Chuyển động ổn định

Vòng bi rãnh U đáp ứng rất tốt các yêu cầu này.

- Thiết Bị Nâng Hạ

Ứng dụng trong:

• Cầu trục
• Palang
• Hệ thống vận chuyển

7. Cách Lựa Chọn Vòng Bi Rãnh U Phù Hợp

Xác Định Kích Thước Ray

Cần kiểm tra:

• Đường kính ray
• Kích thước rãnh U
• Độ sâu rãnh

Tính Toán Tải Trọng

Bao gồm:

• Tải trọng tĩnh
• Tải trọng động
• Tải va đập

Môi Trường Làm Việc

Nếu môi trường:

• Ẩm ướt
• Hóa chất
• Thực phẩm

Nên sử dụng vòng bi inox hoặc vòng bi chống ăn mòn.

Tốc Độ Hoạt Động

Đối với các hệ thống tốc độ cao cần chọn:

• Vòng bi chính xác cao
• Mỡ bôi trơn chuyên dụng

8. Các Thương Hiệu Vòng Bi Rãnh U Phổ Biến

Một số thương hiệu được sử dụng nhiều hiện nay:

• SKF
• NSK
• NTN
• Koyo
• Nachi
• IKO
• FAG
• THK

Ưu điểm:

• Chất lượng ổn định
• Độ chính xác cao
• Tuổi thọ dài

9. Dấu Hiệu Vòng Bi Rãnh U Cần Thay Thế

Trong quá trình sử dụng, nếu xuất hiện các dấu hiệu sau cần kiểm tra ngay:

• Tiếng ồn lớn
• Rung động bất thường
• Ray bị mài mòn nhanh
• Phát nhiệt cao
• Bi quay không đều
• Rò rỉ mỡ bôi trơn

Việc thay thế kịp thời giúp tránh hư hỏng cho toàn bộ hệ thống.
