Vòng bi bạc đạn chà 51100 SKF Koyo NTN NSK FAG Nachi Timken KG
Giá: 0 VND
Gọi lại cho tôi
CN: 702/16 Lê Văn Khương, Phường Thới An, Quận 12, TP.HCM.Vòng bi bạc đạn chà 51100 SKF Koyo NTN NSK FAG Nachi Timken KG

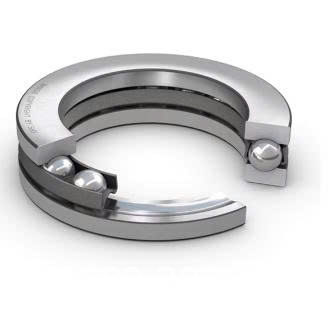

Vòng bi bạc đạn chà là gì?
Vòng bi bạc đạn chà 51100 (d= 10mm, D= 24mm, H= 9mm, khối lượng 0,02 Kg) là vòng bi có thể chịu tải trọng hướng trục theo một hướng duy nhất. Chúng không được chịu bất kỳ tải trọng hướng tâm nào. Các bộ phận có thể tách rời giúp dễ dàng lắp đặt/tháo dỡ và kiểm tra bảo dưỡng. Nhiều bộ phận có thể thay thế cho nhau. Vòng đệm trục có lỗ được mài nhẵn cho phép lắp ghép chặt.
Ưu điểm của vòng bi chà 51100 SKF Koyo NTN NSK FAG Nachi Timken KG
- Thiết kế có thể tách rời giúp dễ dàng lắp đặt/tháo dỡ và kiểm tra bảo dưỡng.
- Các bộ phận có thể thay thế.
- Lỗ được mài nhẵn của vòng đệm trục cho phép lắp ghép chặt.

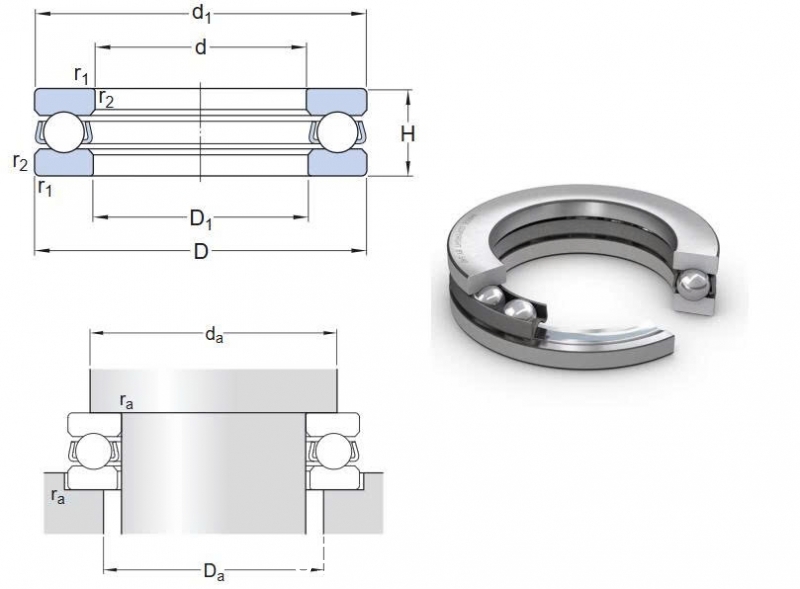

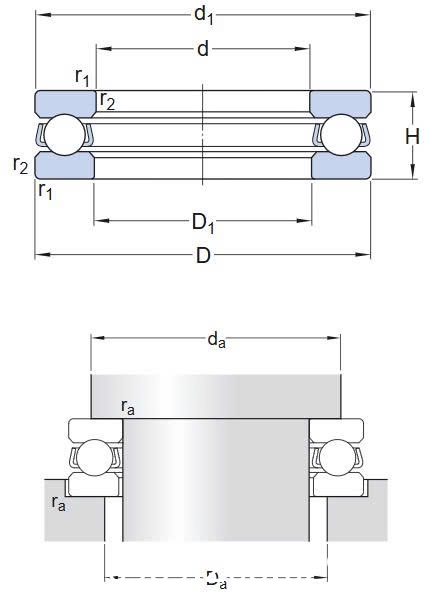

Bản vẻ vòng bi bạc đạn chà 51100 SKF Koyo NTN NSK FAG Nachi Timken KG
Kích thước
|
d |
10 mm |
Đường kính trong |
|
D |
24 mm |
Đường kính ngoài |
|
H |
9 mm |
Chiều cao tổng |
|
d1 |
≈24 mm |
vòng đệm trục đường kính ngoài |
|
D1 |
≈11 mm |
Vòng đệm vỏ đường kính trong |
|
r1,2 |
min.0.3 mm |
vòng đệm kích thước vát cạnh |
Kích thước trụ đỡ
|
da |
min.19 mm |
Đường kính trục trụ |
|
Da |
max.15 mm |
Vỏ đường kính trụ |
|
ra |
max.0.3 mm |
Bán kính bo tròn |
Dữ liệu tính toán
|
Đánh giá tải trọng động cơ bản |
C |
8.71 kN |
|
Xếp hạng tải trọng tĩnh cơ bản |
C0 |
12.2 kN |
|
Giới hạn tải trọng mỏi |
Pu |
0.45 kN |
|
Tốc độ tham chiếu |
|
9 500 r/min |
|
Tốc độ giới hạn |
|
13 000 r/min |
|
Hệ số tải tối thiểu |
A |
0.001 |
