Sự Khác Biệt Về Chất Liệu Vòng Cách (Đồng, Thép, Nhựa) Của Vòng Bi Bạc Đạn

1. Vòng cách vòng bi là gì?

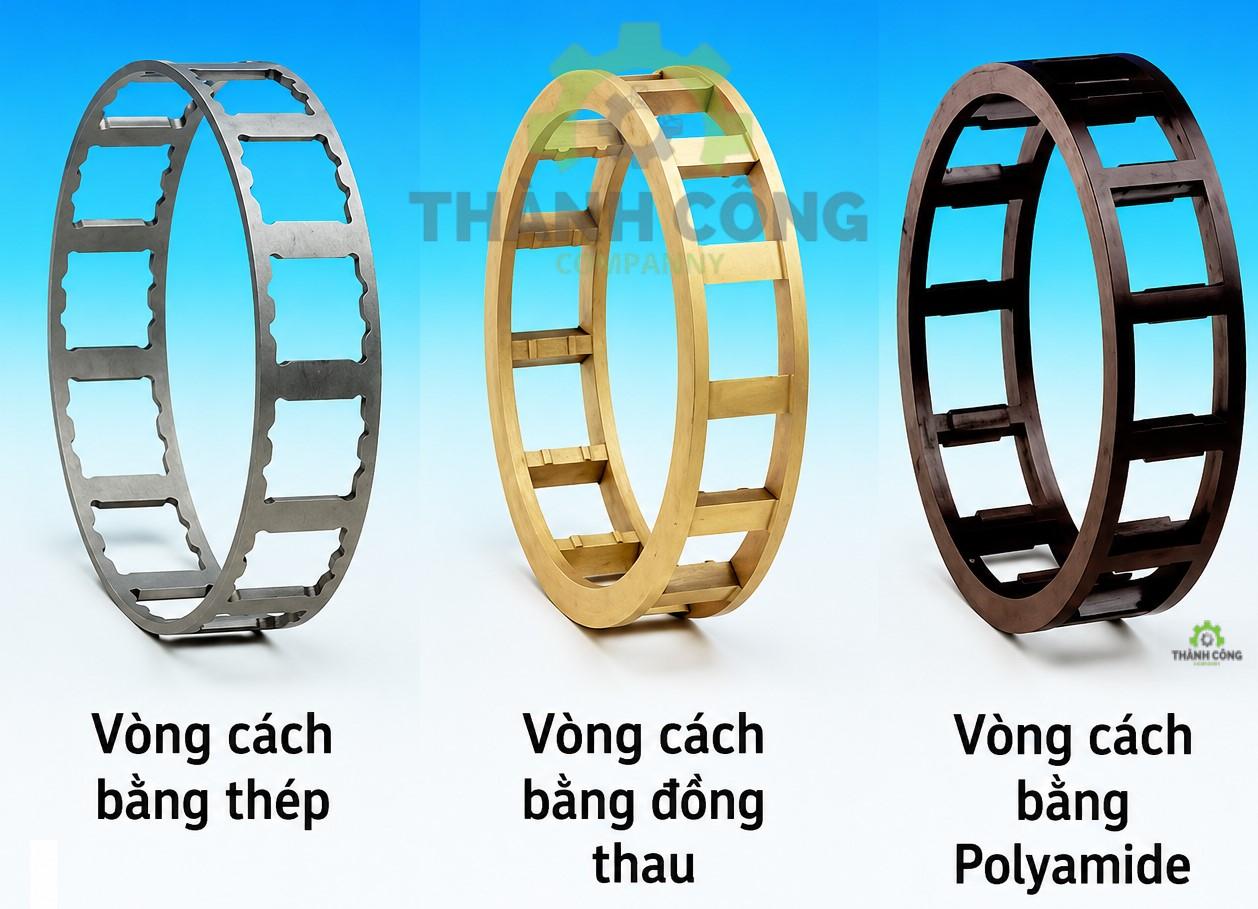

Trong cấu tạo của vòng bi bạc đạn, vòng cách (cage hoặc retainer) hay còn gọi là rế, là bộ phận giữ khoảng cách giữa các viên bi hoặc con lăn, giúp chúng phân bố đều và hoạt động ổn định khi quay.

Mặc dù kích thước nhỏ, nhưng chất liệu vòng cách lại ảnh hưởng lớn đến:

• Khả năng chịu tải
• Tốc độ quay
• Nhiệt độ làm việc
• Độ bền vòng bi
• Độ rung và tiếng ồn
• Khả năng làm việc trong môi trường đặc biệt

Hiện nay, các loại vòng cách phổ biến nhất gồm:

• Vòng cách đồng
• Vòng cách thép
• Vòng cách nhựa

Mỗi loại đều có ưu điểm và nhược điểm riêng phù hợp với từng điều kiện vận hành khác nhau.

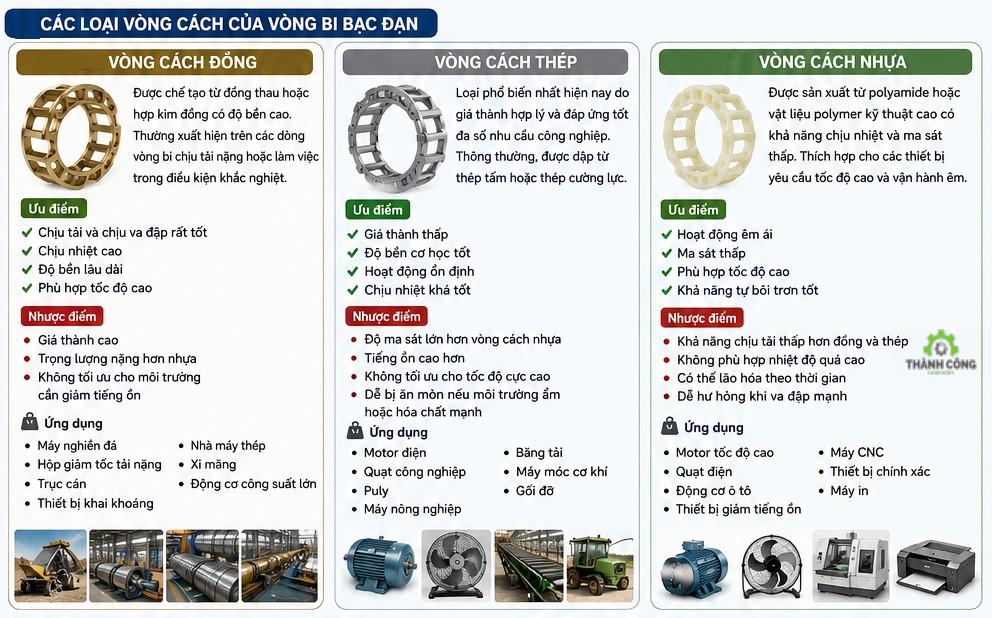

2. Các loại vòng cách của vòng bi bạc đạn

2.1. Vòng cách đồng là gì?

Vòng cách đồng (rế đồng) thường được chế tạo từ đồng thau hoặc hợp kim đồng có độ bền cao. Đây là loại vòng cách cao cấp thường xuất hiện trên các dòng vòng bi chịu tải nặng hoặc làm việc trong điều kiện khắc nghiệt.

- Ưu điểm của vòng cách đồng

Chịu tải và chịu va đập rất tốt

Đồng có độ cứng và độ bền cơ học cao, giúp vòng bi hoạt động ổn định trong môi trường rung động mạnh hoặc tải trọng lớn.

Chịu nhiệt cao

Vòng cách đồng có thể làm việc ở nhiệt độ cao liên tục mà không bị biến dạng.

Độ bền lâu dài

Khả năng chống mài mòn tốt giúp tuổi thọ vòng bi cao hơn trong môi trường công nghiệp nặng.

Phù hợp tốc độ cao

Nhiều dòng vòng bi tốc độ cao sử dụng vòng cách đồng gia công nguyên khối để tăng độ ổn định.

- Nhược điểm của vòng cách đồng

• Giá thành cao
• Trọng lượng nặng hơn nhựa
• Không tối ưu cho môi trường cần giảm tiếng ồn

- Ứng dụng của vòng cách đồng

Vòng cách đồng thường dùng trong:

• Máy nghiền đá
• Hộp giảm tốc tải nặng
• Nhà máy thép
• Xi măng
• Trục cán
• Động cơ công suất lớn
• Thiết bị khai khoáng

2.2. Vòng cách thép là gì?

Vòng cách thép là loại phổ biến nhất hiện nay do giá thành hợp lý và đáp ứng tốt đa số nhu cầu công nghiệp.

Thông thường, vòng cách thép được dập từ thép tấm hoặc thép cường lực.

- Ưu điểm của vòng cách thép

Giá thành thấp

Chi phí sản xuất thấp giúp vòng bi có giá kinh tế hơn.

Độ bền cơ học tốt

Đáp ứng được tải trọng trung bình đến cao.

Hoạt động ổn định

Thích hợp cho đa số ứng dụng công nghiệp phổ thông.

Chịu nhiệt khá tốt

Có thể làm việc trong môi trường nhiệt độ tương đối cao.

- Nhược điểm của vòng cách thép

• Độ ma sát lớn hơn vòng cách nhựa
• Tiếng ồn cao hơn
• Không tối ưu cho tốc độ cực cao
• Dễ bị ăn mòn nếu môi trường ẩm hoặc hóa chất mạnh

- Ứng dụng của vòng cách thép

Được sử dụng rộng rãi trong:

• Motor điện
• Quạt công nghiệp
• Băng tải
• Máy móc cơ khí
• Puly
• Gối đỡ
• Máy nông nghiệp

2.3. Vòng cách nhựa là gì?

Vòng cách nhựa thường được sản xuất từ polyamide hoặc vật liệu polymer kỹ thuật cao có khả năng chịu nhiệt và ma sát thấp.

Đây là loại vòng cách được sử dụng nhiều trong các thiết bị yêu cầu tốc độ cao và vận hành êm.

- Ưu điểm của vòng cách nhựa

Hoạt động êm ái

Giảm rung động và tiếng ồn hiệu quả.

Ma sát thấp

Giúp vòng bi quay nhẹ và giảm sinh nhiệt.

Phù hợp tốc độ cao

Trọng lượng nhẹ giúp giảm lực ly tâm khi quay nhanh.

Khả năng tự bôi trơn tốt

Một số vật liệu nhựa có đặc tính giảm ma sát tự nhiên.

- Nhược điểm của vòng cách nhựa

• Khả năng chịu tải thấp hơn đồng và thép
• Không phù hợp nhiệt độ quá cao
• Có thể lão hóa theo thời gian
• Dễ hư hỏng khi va đập mạnh

- Ứng dụng của vòng cách nhựa

Thường dùng trong:

• Motor tốc độ cao
• Quạt điện
• Máy CNC
• Thiết bị chính xác
• Động cơ ô tô
• Máy in
• Thiết bị giảm tiếng ồn

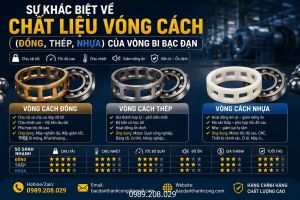

3. So sánh vòng cách đồng, thép và nhựa

4. Nên chọn vòng cách nào cho phù hợp?

Việc lựa chọn chất liệu vòng cách phụ thuộc vào điều kiện làm việc thực tế của thiết bị. Dưới đây là cách lựa chọn vòng cách cho các ứng dụng:

Chọn vòng cách đồng khi:

• Máy chịu tải nặng
• Nhiệt độ cao
• Rung động mạnh
• Môi trường công nghiệp khắc nghiệt

Chọn vòng cách thép khi:

• Cần chi phí hợp lý
• Ứng dụng công nghiệp phổ thông
• Tải trọng trung bình

Chọn vòng cách nhựa khi:

• Cần chạy tốc độ cao
• Yêu cầu giảm tiếng ồn
• Máy móc chính xác
• Tải trọng không quá lớn

5. Một số ký hiệu vòng cách thường gặp trên vòng bi

Các hãng vòng bi thường ký hiệu chất liệu vòng cách bằng hậu tố riêng:

• CA, EM, M, MB, ECM,… → vòng cách đồng
• E, CC, EA, ECJ,…  → vòng cách thép
• ECP, TN, TVH, TN9,… → vòng cách nhựa polyamide

Ví dụ:

• Vòng bi 22212 CA, 22215 EM,… → vòng cách đồng
• Vòng bi NU310 ECP, 7015CTYNSULP4,… → vòng cách nhựa
• Vòng bi NJ 2308 ECJ, 22216 E,… → vòng cách thép

Kết luận

Chất liệu vòng cách đóng vai trò rất quan trọng trong hiệu suất và tuổi thọ của vòng bi bạc đạn.

• Vòng cách đồng phù hợp tải nặng, nhiệt cao và môi trường khắc nghiệt.
• Vòng cách thép là lựa chọn phổ thông với chi phí tối ưu.
• Vòng cách nhựa thích hợp cho tốc độ cao, vận hành êm và giảm ma sát.

Việc lựa chọn đúng loại vòng cách sẽ giúp thiết bị hoạt động ổn định hơn, giảm hư hỏng và tiết kiệm chi phí bảo trì trong quá trình vận hành.
