Máy nghiền sử dụng loại vòng bi nào? Thương hiệu nào tốt

1. Vai trò của vòng bi trong máy nghiền xây dựng

Trong ngành khai thác đá, xi măng và xây dựng, máy nghiền là thiết bị hoạt động liên tục với:

• Tải trọng lớn
• Rung động mạnh
• Bụi bẩn cao
• Nhiệt độ vận hành khắc nghiệt

Chính vì vậy, việc lựa chọn vòng bi bạc đạn cho máy nghiền đóng vai trò cực kỳ quan trọng, ảnh hưởng trực tiếp đến:
✔ Độ bền thiết bị
✔ Khả năng chịu tải
✔ Độ ổn định vận hành
✔ Chi phí bảo trì

Nếu chọn sai vòng bi, máy nghiền rất dễ gặp các lỗi:

• Nóng bạc đạn
• Bể bi
• Rơ trục
• Cháy ổ bi
• Dừng máy đột ngột

2. Máy nghiền thường dùng loại vòng bi nào?

Tùy theo từng loại máy nghiền sẽ sử dụng các dòng vòng bi khác nhau. Tuy nhiên phổ biến nhất là:

Vòng bi tang trống tự lựa cho máy nghiền

Đây là loại được sử dụng nhiều nhất trong:

• Máy nghiền đá
• Máy nghiền hàm
• Máy nghiền côn
• Máy nghiền xi măng

Ưu điểm:

✔ Chịu tải hướng kính cực lớn
✔ Chịu rung động mạnh
✔ Tự cân bằng lệch tâm
✔ Phù hợp môi trường tải nặng

Các mã phổ biến:

• 22218
• 22220
• 22224
• 22320
• 22322
• 23026
• 23128

Vòng bi tang trống là dòng vòng bi chuyên dùng cho ngành nghiền đá và khai khoáng.

Vòng bi tang trống lỗ côn

Nhiều máy nghiền sử dụng:

• Lỗ côn K
• Lắp bằng măng xông côn rút

Ví dụ:

• 22320K
• 22224K
• 23122K

Vòng bi tang trống lỗ côn giúp việc tháo lắp dễ hơn, chịu tải tốt hơn và hạn chế rơ trục.

Xem thêm:

Bảng tra thông số kích thước, khối lượng vòng bi bạc đạn tang trống

Vòng bi đũa trụ

Vòng bi bạc đạn đũa sử dụng cho:

• Trục tốc độ cao
• Hộp giảm tốc máy nghiền
• Hệ thống truyền động

Ưu điểm:

✔ Chịu tải lớn
✔ Độ cứng cao
✔ Chịu va đập tốt

Xem thêm

Bảng tra thông số kích thước, khối lượng vòng bi đũa trụ

Gối đỡ vòng bi

Máy nghiền thường dung gối đỡ vòng bi:

• SN housing
• SNL housing
• SAF housing

Kết hợp với:

• Phớt chắn bụi
• Măng xông côn rút

Gối đỡ vòng bi giúp tăng tuổi thọ vòng bi trong môi trường bụi đá.

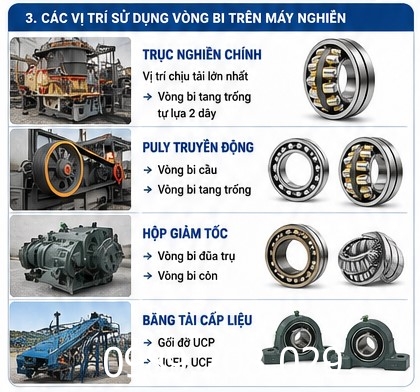

3. Các vị trí sử dụng vòng bi trên máy nghiền

Trục nghiền chính

Đây là vị trí chịu tải lớn nhất.

Thường dùng:

• Vòng bi tang trống tự lựa 2 dãy

Puly truyền động

Sử dụng:

• Vòng bi cầu
• Vòng bi tang trống

Hộp giảm tốc

Thường dùng:

• Vòng bi đũa trụ
• Vòng bi côn

Băng tải cấp liệu

Ứng dụng:

• Gối đỡ UCP
• UCFL
• UCF

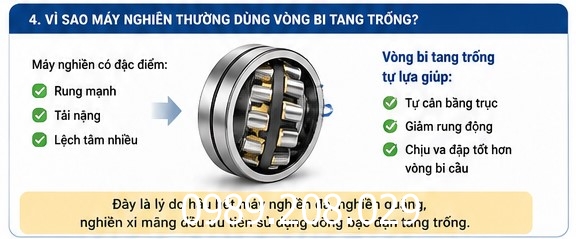

4. Vì sao máy nghiền thường dùng vòng bi tang trống?

Máy nghiền có đặc điểm:

• Rung mạnh
• Tải nặng
• Lệch tâm nhiều

Vòng bi tang trống tự lựa giúp:
✔ Tự cân bằng trục
✔ Giảm rung động
✔ Chịu va đập tốt hơn vòng bi cầu

Đây là lý do gần như tất cả:

• Máy nghiền đá
• Máy nghiền quặng
• Máy nghiền xi măng

đều ưu tiên sử dụng dòng bạc đạn tang trống.

5. Máy nghiền nên dùng mỡ bôi trơn nào?

Do môi trường nhiệt độ và tải cao nên thường dùng:

• Mỡ EP chịu cực áp
• Mỡ lithium complex
• Mỡ calcium sulfonate
• Mỡ chịu nhiệt cao

Ví dụ:

• Mobil Mobilgrease XHP 222
• Shell Gadus S3 V220C 2
• Grenvo Calcium Sulfonate complex 2
• Grenvo High Temp 2
• Caltex Delo Starplex 2 3
• Molygraph NMG 460

Việc lựa chọn đúng mỡ bôi trơn giúp:

• Giảm nóng vòng bi
• Chống nước và bụi
• Tăng tuổi thọ bạc đạn

6. Các lỗi vòng bi máy nghiền thường gặp

Bạc đạn bị nóng

Nguyên nhân:

• Thiếu mỡ
• Quá tải
• Lắp sai khe hở

Vòng bi bị bể

Vòng bi bị bể do nhiều lý do khác nhau như:

• Va đập mạnh
• Chọn sai tải trọng
• Mỡ bôi trơn kém chất lượng

Cháy vòng bi

Thường do:

• Nhiệt độ quá cao
• Nước và bụi xâm nhập
• Bôi trơn không đúng cách

7. Các thương hiệu vòng bi dùng cho máy nghiền

Những thương hiệu vòng bi bạc đạn phổ biến cho máy nghiền như:

• SKF
• NTN
• NSK
• FAG
• Timken
• KOYO
• ZWZ
• WZWN
• KG
• …

Đây là các hãng chuyên về vòng bi tải nặng cho:

• Xi măng
• Khai khoáng
• Máy nghiền công nghiệp

8. Kinh nghiệm chọn vòng bi cho máy nghiền

Khi chọn cần chú ý:
✔ Tải trọng máy nghiền
✔ Tốc độ quay
✔ Môi trường bụi và nước
✔ Nhiệt độ vận hành
✔ Kích thước trục

Chọn đúng vòng bi giúp:

• Giảm downtime
• Tăng tuổi thọ thiết bị
• Tiết kiệm chi phí sửa chữa

9. Kết luận

Máy nghiền trong ngành xây dựng thường sử dụng:

Vòng bi tang trống tự lựa chịu tải nặng

vì có khả năng:
✔ Chịu tải lớn
✔ Chống rung động
✔ Tự lựa lệch tâm
✔ Hoạt động bền bỉ trong môi trường khắc nghiệt

Đây là dòng vòng bi quan trọng trong:

• Máy nghiền đá
• Máy nghiền xi măng
• Máy nghiền quặng
• Thiết bị khai khoáng
