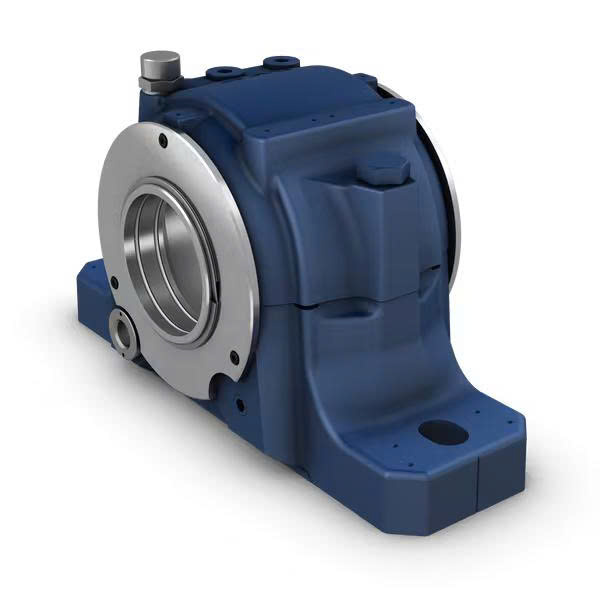

CN: 702/16 Lê Văn Khương, Phường Thới An, Quận 12, TP.HCM.Gối đỡ 2 nửa SNL 613 (Split plummer/pillow block) – Dòng SNL 2, 3, 5 và 6
Gối đỡ SNL là dòng sản phẩm phổ biến nhất trên thị trường, được phát triển để trở thành lựa chọn hàng đầu về thiết kế, chất lượng và tính kinh tế. Chúng giúp vòng bi lắp bên trong đạt tuổi thọ tối đa với ít yêu cầu bảo trì hơn.
Nhiều biến thể gối đỡ và các kiểu phớt khác nhau được cung cấp, giúp không cần phải đặt gối đỡ theo yêu cầu đặc biệt, từ đó tạo ra giải pháp lắp vòng bi hiệu quả và tiết kiệm chi phí.
Ưu điểm
- Dễ lắp đặt
- Giải pháp gối đỡ tiết kiệm chi phí
- Giảm nhu cầu bảo trì
- Giảm thiểu rò rỉ dầu mỡ bôi trơn
Thông số kỹ thuật
Dimensions
|
Da |
140 mm |
Diameter of bearing seat |
|
G7 |
Tolerance class of bearing seat diameter |
|
|
Ca |
58 mm |
Width of bearing seat |
|
H1 |
95 mm |
Centre height of bearing seat |
Outside dimensions
|
Db |
60 mm |
Bore diameter |
|
A1 |
90 mm |
Foot width |
|
A2 |
141 mm |
Width accross seals |
|
G1 |
G 1/4 |
Thread of relubrication holes |
|
GV |
G 1/2 |
Thread of oil outlet hole |
|
H |
177 mm |
Overall height |
|
H2 |
32 mm |
Foot height |
|
L |
315 mm |
Overall length |
|
J |
260 mm |
Distance between attachment bolts |
|
N |
28 mm |
Length of attachment bolt hole |
|
N1 |
22 mm |
Width of attachment bolt hole |
Dowel pins
|
J6 |
288 mm |
Distance between dowel pins |
|
J7 |
33 mm |
Axial offset of dowel pins |
|
N4 |
max.8 mm |
Diameter of dowel pins |
Dữ liệu tính toán
|
Breaking loads |
||
|
P0° |
350 kN |
Breaking load at 0° load angle (if the housing is not supported over its entire base) |
|
P55° |
430 kN |
Breaking load at 55° load angle |
|
P90° |
260 kN |
Breaking load at 90° load angle |
|
P120° |
190 kN |
Breaking load at 120° load angle |
|
P150° |
175 kN |
Breaking load at 150° load angle |
|
P180° |
215 kN |
Breaking load at 180° load angle |
|
Pa |
140 kN |
Breaking load, axial |
|
Yield points of cap bolts |
||
|
Q120° |
220 kN |
Load to reach yield point at 120° load angle |
|
Q150° |
125 kN |
Load to reach yield point at 150° load angle |
|
Q180° |
110 kN |
Load to reach yield point at 180° load angle |
