Gối đỡ 2 nửa SNL 319 SKF FAG NSK NTN FYH Dodge Timken FBJ KG LK KG
Giá: 0 VND
Gọi lại cho tôi

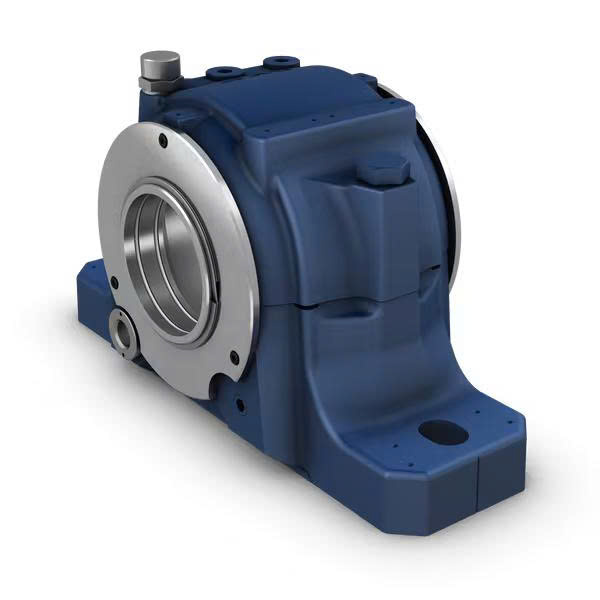

CN: 702/16 Lê Văn Khương, Phường Thới An, Quận 12, TP.HCM.Gối đỡ 2 nửa SNL 319 (Split plummer/pillow block) – Dòng SNL 2, 3, 5 và 6
Gối đỡ SNL của SKF là dòng sản phẩm phổ biến nhất trên thị trường, được phát triển để trở thành lựa chọn hàng đầu về thiết kế, chất lượng và tính kinh tế. Chúng giúp vòng bi lắp bên trong đạt tuổi thọ tối đa với ít yêu cầu bảo trì hơn.
Nhiều biến thể gối đỡ và các kiểu phớt khác nhau được cung cấp, giúp không cần phải đặt gối đỡ theo yêu cầu đặc biệt, từ đó tạo ra giải pháp lắp vòng bi hiệu quả và tiết kiệm chi phí.
Ưu điểm
- Dễ lắp đặt
- Giải pháp gối đỡ tiết kiệm chi phí
- Giảm nhu cầu bảo trì
- Giảm thiểu rò rỉ dầu mỡ bôi trơn
Thông số kỹ thuật
Dimensions
|
Da |
200 mm |
Diameter of bearing seat |
|
G7 |
Tolerance class of bearing seat diameter |
|
|
Ca |
80 mm |
Width of bearing seat |
|
H1 |
125 mm |
Centre height of bearing seat |
Outside dimensions
|
Db |
110 mm |
Bore diameter |
|
A1 |
120 mm |
Foot width |
|
A2 |
195 mm |
Width accross seals |
|
G1 |
G 1/4 |
Thread of relubrication holes |
|
GV |
G 3/4 |
Thread of oil outlet hole |
|
H |
242 mm |
Overall height |
|
H2 |
45 mm |
Foot height |
|
L |
410 mm |
Overall length |
|
J |
350 mm |
Distance between attachment bolts |
|
N |
32 mm |
Length of attachment bolt hole |
|
N1 |
26 mm |
Width of attachment bolt hole |
Dowel pins
|
J6 |
378 mm |
Distance between dowel pins |
|
J7 |
44 mm |
Axial offset of dowel pins |
|
N4 |
max.8 mm |
Diameter of dowel pins |
Dữ liệu tính toán
|
Breaking loads |
||
|
P0° |
600 kN |
Breaking load at 0° load angle (if the housing is not supported over its entire base) |
|
P55° |
680 kN |
Breaking load at 55° load angle |
|
P90° |
410 kN |
Breaking load at 90° load angle |
|
P120° |
310 kN |
Breaking load at 120° load angle |
|
P150° |
275 kN |
Breaking load at 150° load angle |
|
P180° |
340 kN |
Breaking load at 180° load angle |
|
Pa |
220 kN |
Breaking load, axial |
|
Yield points of cap bolts |
||
|
Q120° |
620 kN |
Load to reach yield point at 120° load angle |
|
Q150° |
360 kN |
Load to reach yield point at 150° load angle |
|
Q180° |
310 kN |
Load to reach yield point at 180° load angle |
