Vòng bi bạc đạn NUH 2334 ECMH/PEX SKF NSK NTN KOYO FAG NACHI TIMKEN 170x360x120 mm
Giá: 0 VND
Gọi lại cho tôi
CN: 702/16 Lê Văn Khương, Phường Thới An, Quận 12, TP.HCM.Vòng bi bạc đạn đũa trụ NUH 2334 SKF
Vòng bi bạc đạn đũa trụ một hàng NUH 2334 (d=170 mm, D=360 mm, B=120 mm, khối lượng 59.4 Kg) được thiết kế để chịu tải trọng hướng tâm cao đến rất cao kết hợp với tốc độ trung bình đến cao. Danh mục sản phẩm của SKF bao gồm nhiều thiết kế và biến thể, chẳng hạn như vòng bi tiêu chuẩn, vòng bi bổ sung đầy đủ và vòng bi công suất cao. Tùy thuộc vào cấu hình của vòng ngoài và vòng trong, vòng bi có sẵn ở dạng thiết kế định vị cũng như không định vị.
Những ưu điểm của vòng bi bạc đạn NUH 2334 SKF
Khả năng chịu tải xuyên tâm rất cao
Ma sát thấp
Tuổi thọ dài

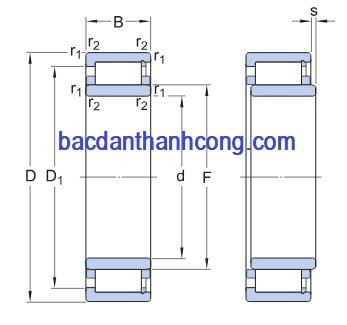

Bản vẽ và kích thước vòng bi bạc đạn NUH 2334 ECMH/PEX SKF
|
d |
170 mm |
Đường kính lỗ |
|
D |
360 mm |
Đường kính ngoài |
|
B |
120 mm |
Chiều rộng |
|
D1 |
≈ 300.2 mm |
Đường kính vai của vòng ngoài |
|
F |
216 mm |
Đường kính rãnh lăn vòng trong |
|
s |
max. 3.8 mm |
Độ dịch chuyển dọc trục cho phép từ vị trí bình thường của vòng này đối với vòng kia của ổ lăn |
|
r1,2 |
min. 4 mm |
Kích thước góc lượn |

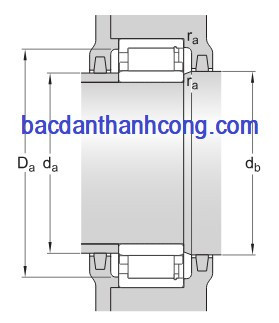

Kích thước mặt tựa vòng bi bạc đạn NUH 2334 ECMH/PEX SKF
|
da |
min. 186 mm |
Đường kính mặt tựa trục |
|
da |
max. 211 mm |
Đường kính mặt tựa trục |
|
db |
min. 219 mm |
Đường kính mặt tựa trục |
|
Da |
min. 308 mm |
Đường kính mặt tựa gối đỡ |
|
Da |
max. 341.6 mm |
Đường kính mặt tựa gối đỡ |
|
ra |
Max. 3 mm |
Bán kính góc lượn |
|
ra |
max. 3 mm |
Bán kính góc lượn |
Các dữ liệu tính toán của vòng bi bạc đạn NUH 2334 ECMH/PEX SKF
|
Tải trong động cơ bản |
C |
1 760 kN |
|
Tải trọng tĩnh cơ bản |
C0 |
2 200 kN |
|
Giới hạn tải mỏi |
Pu |
216 kN |
|
Tốc độ tham khảo |
|
1 900 r/min |
|
Tốc độ tối đa |
|
2 200 r/min |
|
Hệ số tính toán |
kr |
0.2 |
Khối lượng của vòng bi bạc đạn NUH 2334 SKF
NUH 2334 ECMH/PEX SKF – 59.4 Kg
Các loại vòng bi bạc đạn đũa trụ NUH 2334
SKF NUH 2334 ECMH/PEX
NUH 2334 NSK
NUH 2334 FAG
NUH 2334 KOYO
NUH 2334 NTN
NUH 2334 NACHI
NUH 2334 TIMKEN
Địa chỉ bán vòng bi bạc đạn NUH 2334 SKF, NTN, NSK, Koyo, FAG, Timken, Nachi uy tín giá tốt, chính hãng
BẠC ĐẠN THÀNH CÔNG là đơn vị chuyên nhập khẩu phân phối vòng bi NUH 2334 của các hàng SKF, TIMKEN, FAG, NTN, NSK, KOYO, IKO, NACHI… Với kinh nghiệm hơn 15 năm trong ngành, với hệ thống kho bãi trải dài khắp 3 miền đất nước, chúng tôi tự tin sẽ MAng đến cho khách hàng những sản phẩm vòng bi bạc đạn chính hãng với giá cả hợp lý nhất, thời gian giao hàng ngắn nhất.
