Vòng bi bạc đạn NU 29/630 ECMA/HB1 SKF NSK NTN KOYO FAG NACHI 630x850x128 mm
Giá: 0 VND
Gọi lại cho tôi

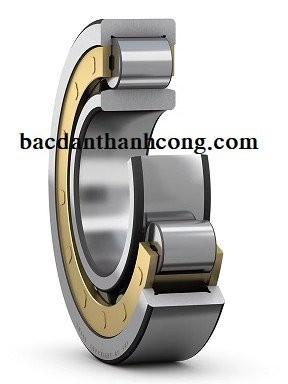

CN: 702/16 Lê Văn Khương, Phường Thới An, Quận 12, TP.HCM.Vòng bi bạc đạn đũa trụ NU 29/630 SKF
Vòng bi bạc đạn đũa trụ một hàng NU 29/630 (d=630 mm, D=850 mm, B=128 mm, khối lượng 224 Kg) được thiết kế để chịu tải trọng hướng tâm cao kết hợp với tốc độ cao. Có hai mặt bích liền ở vòng ngoài và không có mặt bích ở vòng trong, ổ trục thiết kế NU có thể chịu được chuyển vị dọc trục theo cả hai hướng. Một tính năng quan trọng là thiết kế có thể tách rời, tạo điều kiện thuận lợi cho việc lắp đặt và cho phép các bộ phận ổ trục có thể thay thế cho nhau.
Những ưu điểm của vòng bi bạc đạn NU 29/630 SKF
Khả năng chịu tải xuyên tâm cao
Ma sát thấp
Tuổi thọ dài
Di chuyển dọc trục theo hai hướng
Thiết kế có thể tách rời

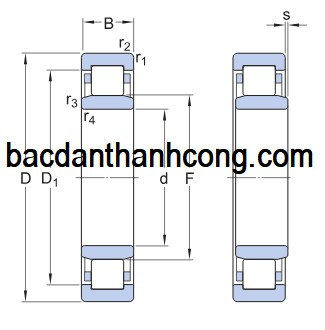

Bản vẽ và kích thước vòng bi bạc đạn NU 29/630 ECMA/HB1 SKF
|
d |
630 mm |
Đường kính lỗ |
|
D |
850 mm |
Đường kính ngoài |
|
B |
128 mm |
Chiều rộng |
|
D1 |
≈ 782 mm |
Đường kính vai của vòng ngoài |
|
F |
683 mm |
Đường kính rãnh vòng ngoài |
|
r1,2 |
min. 6 mm |
Kích thước góc lượn |
|
s |
Max. 7.1 mm |
Độ chuyển dịch dọc trục cho phép |

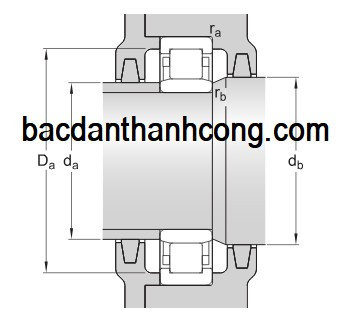

Kích thước mặt tựa vòng bi bạc đạn NU 29/630 ECMA/HB1 SKF
|
da |
min. 653 mm |
Đường kính ống cách |
|
da |
max. 678 mm |
Đường kính ống cách |
|
db |
min. 688 mm |
Đường kính mặt tựa trục |
|
Da |
max. 827 mm |
Đường kính mặt tựa gối đỡ |
|
ra |
max. 5 mm |
Bán kính góc lượn |
|
ra |
max. 5 mm |
Bán kính góc lượn |
|
rb |
max. 5 mm |
Bán kính góc lượn |
Các dữ liệu tính toán của vòng bi bạc đạn NU 29/630 ECMA/HB1 SKF
|
Tải trong động cơ bản |
C |
3 300 kN |
|
Tải trọng tĩnh cơ bản |
C0 |
7 200 kN |
|
Giới hạn tải mỏi |
Pu |
510 kN |
|
Tốc độ tham khảo |
|
700 r/min |
|
Tốc độ tối đa |
|
900 r/min |
|
Hệ số tải tối thiểu |
kr |
0.07 |
|
Giá trị giới hạn |
e |
0.3 |
|
Hệ số tải dọc trục |
Y |
0.4 |
Khối lượng của vòng bi bạc đạn NU 29/630 SKF
NU 29/630 ECMA/HB1 SKF – 224 Kg
Các loại vòng bi bạc đạn đũa trụ SKF NU 29/630
SKF NU 29/630 ECMA/HB1
Các loại vòng bi bạc đạn đũa trụ NSK NU 29/630
NU 29/630 NSK
NU 29/630 M NSK
NU 29/630 EM NSK
Các loại vòng bi bạc đạn đũa trụ FAG NU 29/630
FAG NU 29/630
FAG NU 29/630 M
FAG NU 29/630 M1
FAG NU 29/630-XL-M1
FAG NU 29/630-M1-C3
Các loại vòng bi bạc đạn đũa trụ NACHI NU 29/630
NACHI NU 29/630
Các loại vòng bi bạc đạn đũa trụ KOYO NU 29/630
KOYO NU 29/630
KOYO NU 29/630 FY
Các loại vòng bi bạc đạn đũa trụ NTN NU 29/630
NTN NU 29/630
NTN NU 29/630 G1
Địa chỉ bán vòng bi bạc đạn NU 29/630 SKF, NTN, NSK, Koyo, FAG, Timken, Nachi uy tín giá tốt, chính hãng
BẠC ĐẠN THÀNH CÔNG là đơn vị chuyên nhập khẩu phân phối vòng bi NU 29/630 của các hàng SKF, TIMKEN, FAG, NTN, NSK, KOYO, IKO, NACHI… Với kinh nghiệm hơn 15 năm trong ngành, với hệ thống kho bãi trải dài khắp 3 miền đất nước, chúng tôi tự tin sẽ MAng đến cho khách hàng những sản phẩm vòng bi bạc đạn chính hãng với giá cả hợp lý nhất, thời gian giao hàng ngắn nhất.
