Vòng bi bạc đạn NU 29/560 ECMA SKF NSK NTN KOYO FAG NACHI 560x750x112 mm
Giá: 0 VND
Gọi lại cho tôi
CN: 702/16 Lê Văn Khương, Phường Thới An, Quận 12, TP.HCM.Vòng bi bạc đạn đũa trụ NU 29/560 SKF

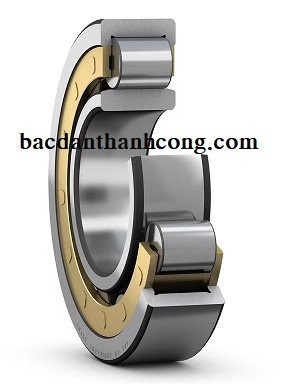

Vòng bi bạc đạn đũa trụ một hàng NU 29/560 (d=560 mm, D=750 mm, B=112 mm, khối lượng 145 Kg) được thiết kế để chịu tải trọng hướng tâm cao kết hợp với tốc độ cao. Có hai mặt bích liền ở vòng ngoài và không có mặt bích ở vòng trong, ổ trục thiết kế NU có thể chịu được chuyển vị dọc trục theo cả hai hướng. Một tính năng quan trọng là thiết kế có thể tách rời, tạo điều kiện thuận lợi cho việc lắp đặt và cho phép các bộ phận ổ trục có thể thay thế cho nhau.
Những ưu điểm của vòng bi bạc đạn NU 29/560 SKF
Khả năng chịu tải xuyên tâm cao
Ma sát thấp
Tuổi thọ dài
Di chuyển dọc trục theo hai hướng
Thiết kế có thể tách rời
Bản vẽ và kích thước vòng bi bạc đạn NU 29/560 ECMA SKF
|
d |
560 mm |
Đường kính lỗ |
|
D |
750 mm |
Đường kính ngoài |
|
B |
112 mm |
Chiều rộng |
|
D1 |
≈ 693 mm |
Đường kính vai của vòng ngoài |
|
F |
608 mm |
Đường kính rãnh vòng ngoài |
|
r1,2 |
min. 5 mm |
Kích thước góc lượn |
|
s |
Max. 4.5 mm |
Độ chuyển dịch dọc trục cho phép |

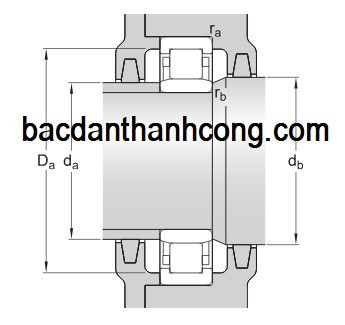

Kích thước mặt tựa vòng bi bạc đạn NU 29/560 ECMA SKF
|
da |
min. 578 mm |
Đường kính ống cách |
|
da |
max. 600 mm |
Đường kính ống cách |
|
db |
min. 613 mm |
Đường kính mặt tựa trục |
|
Da |
max. 732 mm |
Đường kính mặt tựa gối đỡ |
|
ra |
max. 4 mm |
Bán kính góc lượn |
Các dữ liệu tính toán của vòng bi bạc đạn NU 29/560 ECMA SKF
|
Tải trong động cơ bản |
C |
2 460 kN |
|
Tải trọng tĩnh cơ bản |
C0 |
5 700 kN |
|
Giới hạn tải mỏi |
Pu |
450 kN |
|
Tốc độ tham khảo |
|
800 r/min |
|
Tốc độ tối đa |
|
1 000 r/min |
|
Hệ số tải tối thiểu |
kr |
0.07 |
|
Giá trị giới hạn |
e |
0.2 |
|
Hệ số tải dọc trục |
Y |
0 |
Khối lượng của vòng bi bạc đạn NU 29/560 SKF
NU 29/560 ECMA SKF – 145 Kg
Các loại vòng bi bạc đạn đũa trụ SKF NU 29/560
SKF NU 29/560 ECMA
Các loại vòng bi bạc đạn đũa trụ NSK NU 29/560
NU 29/560 NSK
NU 29/560 M NSK
NU 29/560 EM NSK
Các loại vòng bi bạc đạn đũa trụ FAG NU 29/560
FAG NU 29/560
FAG NU 29/560 M
FAG NU 29/560 M1
FAG NU 29/560-XL-M1
FAG NU 29/560-M1-C3
Các loại vòng bi bạc đạn đũa trụ NACHI NU 29/560
NACHI NU 29/560
Các loại vòng bi bạc đạn đũa trụ KOYO NU 29/560
KOYO NU 29/560
KOYO NU 29/560 FY
Các loại vòng bi bạc đạn đũa trụ NTN NU 29/560
NTN NU 29/560
NTN NU 29/560 G1
Địa chỉ bán vòng bi bạc đạn NU 29/560 SKF, NTN, NSK, Koyo, FAG, Timken, Nachi uy tín giá tốt, chính hãng
BẠC ĐẠN THÀNH CÔNG là đơn vị chuyên nhập khẩu phân phối vòng bi NU 29/560 của các hàng SKF, TIMKEN, FAG, NTN, NSK, KOYO, IKO, NACHI… Với kinh nghiệm hơn 15 năm trong ngành, với hệ thống kho bãi trải dài khắp 3 miền đất nước, chúng tôi tự tin sẽ MAng đến cho khách hàng những sản phẩm vòng bi bạc đạn chính hãng với giá cả hợp lý nhất, thời gian giao hàng ngắn nhất.
