Vòng bi bạc đạn NU 29/530 ECMA SKF NSK NTN KOYO FAG NACHI 530x710x106 mm
Giá: 0 VND
Gọi lại cho tôi
CN: 702/16 Lê Văn Khương, Phường Thới An, Quận 12, TP.HCM.Vòng bi bạc đạn đũa trụ NU 29/530 SKF

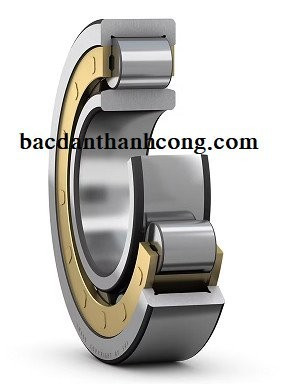

Vòng bi bạc đạn đũa trụ một hàng NU 29/530 (d=530 mm, D=710 mm, B=106 mm, khối lượng 124 Kg) được thiết kế để chịu tải trọng hướng tâm cao kết hợp với tốc độ cao. Có hai mặt bích liền ở vòng ngoài và không có mặt bích ở vòng trong, ổ trục thiết kế NU có thể chịu được chuyển vị dọc trục theo cả hai hướng. Một tính năng quan trọng là thiết kế có thể tách rời, tạo điều kiện thuận lợi cho việc lắp đặt và cho phép các bộ phận ổ trục có thể thay thế cho nhau.
Những ưu điểm của vòng bi bạc đạn NU 29/530 SKF
Khả năng chịu tải xuyên tâm cao
Ma sát thấp
Tuổi thọ dài
Di chuyển dọc trục theo hai hướng
Thiết kế có thể tách rời

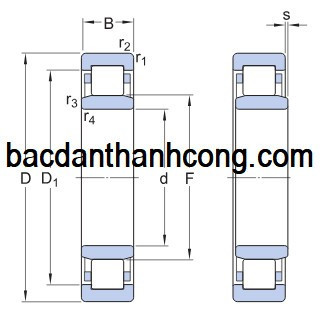

Bản vẽ và kích thước vòng bi bạc đạn NU 29/530 ECMA SKF
|
d |
530 mm |
Đường kính lỗ |
|
D |
710 mm |
Đường kính ngoài |
|
B |
106 mm |
Chiều rộng |
|
D1 |
≈ 657 mm |
Đường kính vai của vòng ngoài |
|
F |
573 mm |
Đường kính rãnh vòng ngoài |
|
r1,2 |
min. 5 mm |
Kích thước góc lượn |
|
s |
Max. 3.3 mm |
Độ chuyển dịch dọc trục cho phép |

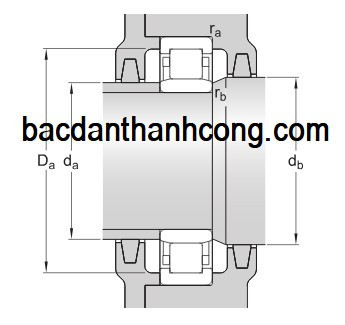

Kích thước mặt tựa vòng bi bạc đạn NU 29/530 ECMA SKF
|
da |
min. 548 mm |
Đường kính ống cách |
|
da |
max. 566 mm |
Đường kính ống cách |
|
db |
min. 578 mm |
Đường kính mặt tựa trục |
|
Da |
max. 692 mm |
Đường kính mặt tựa gối đỡ |
|
ra |
max. 4 mm |
Bán kính góc lượn |
Các dữ liệu tính toán của vòng bi bạc đạn NU 29/530 ECMA SKF
|
Tải trong động cơ bản |
C |
2 380 kN |
|
Tải trọng tĩnh cơ bản |
C0 |
5 000 kN |
|
Giới hạn tải mỏi |
Pu |
390 kN |
|
Tốc độ tham khảo |
|
850 r/min |
|
Tốc độ tối đa |
|
1 100 r/min |
|
Hệ số tải tối thiểu |
kr |
0.07 |
|
Giá trị giới hạn |
e |
0.3 |
|
Hệ số tải dọc trục |
Y |
0 |
Khối lượng của vòng bi bạc đạn NU 29/530 SKF
NU 29/530 ECMA SKF – 124 Kg
Các loại vòng bi bạc đạn đũa trụ SKF NU 29/530
SKF NU 29/530 ECMA
Các loại vòng bi bạc đạn đũa trụ NSK NU 29/530
NU 29/530 NSK
NU 29/530 M NSK
NU 29/530 EM NSK
Các loại vòng bi bạc đạn đũa trụ FAG NU 29/530
FAG NU 29/530
FAG NU 29/530 M
FAG NU 29/530 M1
FAG NU 29/530-XL-M1
FAG NU 29/530-M1-C3
Các loại vòng bi bạc đạn đũa trụ NACHI NU 29/530
NACHI NU 29/530
Các loại vòng bi bạc đạn đũa trụ KOYO NU 29/530
KOYO NU 29/530
KOYO NU 29/530 FY
Các loại vòng bi bạc đạn đũa trụ NTN NU 29/530
NTN NU 29/530
NTN NU 29/530 G1
