Vòng bi bạc đạn NU 20/750 ECMA SKF NSK NTN KOYO FAG NACHI 750x1090x195 mm
Giá: 0 VND
Gọi lại cho tôi
CN: 702/16 Lê Văn Khương, Phường Thới An, Quận 12, TP.HCM.Vòng bi bạc đạn đũa trụ NU 20/750 SKF

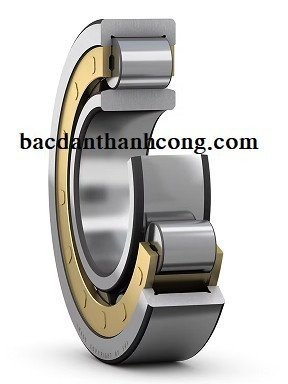

Vòng bi bạc đạn đũa trụ một hàng NU 20/750 (d=750 mm, D=1090 mm, B=195 mm, khối lượng 644 Kg) được thiết kế để chịu tải trọng hướng tâm cao kết hợp với tốc độ cao. Có hai mặt bích liền ở vòng ngoài và không có mặt bích ở vòng trong, ổ trục thiết kế NU có thể chịu được chuyển vị dọc trục theo cả hai hướng. Một tính năng quan trọng là thiết kế có thể tách rời, tạo điều kiện thuận lợi cho việc lắp đặt và cho phép các bộ phận ổ trục có thể thay thế cho nhau.
Những ưu điểm của vòng bi bạc đạn NU 20/750 SKF
Khả năng chịu tải xuyên tâm cao
Ma sát thấp
Tuổi thọ dài
Di chuyển dọc trục theo hai hướng
Thiết kế có thể tách rời

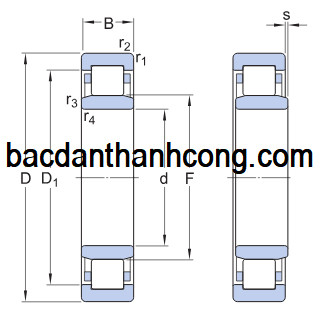

Bản vẽ và kích thước vòng bi bạc đạn NU 20/750 ECMA SKF
|
d |
750 mm |
Đường kính lỗ |
|
D |
1090 mm |
Đường kính ngoài |
|
B |
195 mm |
Chiều rộng |
|
D1 |
≈ 993 mm |
Đường kính vai của vòng ngoài |
|
F |
832 mm |
Đường kính rãnh vòng ngoài |
|
r1,2 |
min. 7.5 mm |
Kích thước góc lượn |
|
s |
max. 12.8 mm |
Độ chuyển dịch dọc trục cho phép |

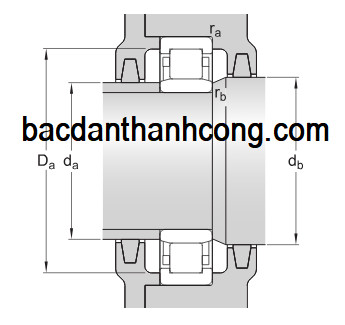

Kích thước mặt tựa vòng bi bạc đạn NU 20/750 ECMA SKF
|
da |
min. 778 mm |
Đường kính ống cách |
|
da |
max. 823 mm |
Đường kính ống cách |
|
db |
min. 838 mm |
Đường kính mặt tựa trục |
|
Da |
max. 1 062 mm |
Đường kính mặt tựa gối đỡ |
|
ra |
max. 6 mm |
Bán kính góc lượn |
Các dữ liệu tính toán của vòng bi bạc đạn NU 20/750 ECMA SKF
|
Tải trong động cơ bản |
C |
6 270 kN |
|
Tải trọng tĩnh cơ bản |
C0 |
12 700 kN |
|
Giới hạn tải mỏi |
Pu |
850 kN |
|
Tốc độ tham khảo |
|
430 r/min |
|
Tốc độ tối đa |
|
670 r/min |
|
Hệ số tải tối thiểu |
kr |
0.2 |
|
Giá trị giới hạn |
e |
0.3 |
|
Hệ số tải dọc trục |
Y |
0.4 |
Khối lượng của vòng bi bạc đạn NU 20/750 SKF
NU 20/750 ECMA SKF – 644 Kg
Các loại vòng bi bạc đạn đũa trụ SKF NU 20/750
SKF NU 20/750 ECMA
Các loại vòng bi bạc đạn đũa trụ NSK NU 20/750
NU 20/750 NSK
NU 20/750 M NSK
NU 20/750 EM NSK
Các loại vòng bi bạc đạn đũa trụ FAG NU 20/750
FAG NU 20/750
FAG NU 20/750 M
FAG NU 20/750 M1
FAG NU 20/750-XL-M1
FAG NU 20/750-M1-C3
Các loại vòng bi bạc đạn đũa trụ NACHI NU 20/750
NACHI NU 20/750
Các loại vòng bi bạc đạn đũa trụ KOYO NU 20/750
KOYO NU 20/750
KOYO NU 20/750 FY
Các loại vòng bi bạc đạn đũa trụ NTN NU 20/750
NTN NU 20/750
NTN NU 20/750 G1
Địa chỉ bán vòng bi bạc đạn NU 20/750 SKF, NTN, NSK, Koyo, FAG, Timken, Nachi uy tín giá tốt, chính hãng
BẠC ĐẠN THÀNH CÔNG là đơn vị chuyên nhập khẩu phân phối vòng bi NU 20/750 của các hàng SKF, TIMKEN, FAG, NTN, NSK, KOYO, IKO, NACHI… Với kinh nghiệm hơn 15 năm trong ngành, với hệ thống kho bãi trải dài khắp 3 miền đất nước, chúng tôi tự tin sẽ mang đến cho khách hàng những sản phẩm vòng bi bạc đạn chính hãng với giá cả hợp lý nhất, thời gian giao hàng ngắn nhất.
