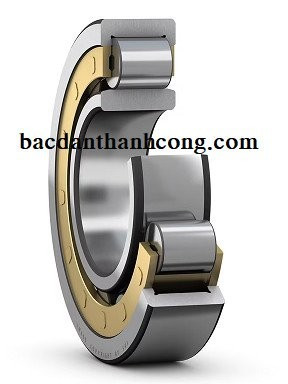

CN: 702/16 Lê Văn Khương, Phường Thới An, Quận 12, TP.HCM.Vòng bi bạc đạn đũa trụ NJ 28/530 SKF
Vòng bi bạc đạn đũa trụ một hàng NJ 28/530 (d=530 mm, D=650 mm, B=72 mm, khối lượng 54 Kg) được thiết kế để chịu tải trọng hướng tâm cao kết hợp với tốc độ cao. Có hai mặt bích liền khối ở vòng ngoài và một mặt bích ở vòng trong, vòng bi thiết kế NJ có thể chịu được chuyển vị dọc trục theo một hướng. Một tính năng quan trọng là thiết kế có thể tách rời, tạo điều kiện thuận lợi cho việc lắp đặt và cho phép các bộ phận ổ trục có thể thay thế cho nhau.
Những ưu điểm của vòng bi bạc đạn NJ 28/530 ECMA SKF
Khả năng chịu tải xuyên tâm cao
Ma sát thấp
Tuổi thọ dài
Xác định vị trí trục theo một hướng
Thiết kế có thể tách rời

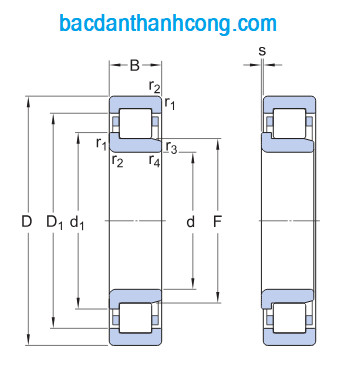

Bản vẽ và kích thước vòng bi bạc đạn NJ 28/530 SKF
|
d |
530 mm |
Đường kính lỗ |
|
D |
650 mm |
Đường kính ngoài |
|
B |
72 mm |
Chiều rộng |
|
d1 |
≈ 570 mm |
Đường kính vai của vòng trong |
|
D1 |
≈ 614 mm |
Đường kính vai của vòng ngoài |
|
F |
560.5 mm |
Đường kính rãnh vòng ngoài |
|
r1,2 |
min. 3 mm |
Kích thước góc lượn |
|
s |
max. 0.5 mm |
Độ chuyển dịch dọc trục cho phép |

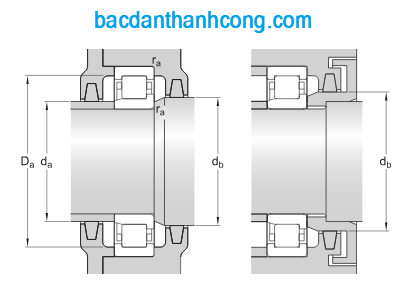

Kích thước mặt tựa vòng bi bạc đạn NJ 28/530 ECMA SKF
|
da |
min. 543 mm |
Đường kính ống cách |
|
da |
max. 554 mm |
Đường kính ống cách |
|
db |
min. 575 mm |
Đường kính mặt tựa trục |
|
Da |
max. 637 mm |
Đường kính mặt tựa gối đỡ |
|
ra |
max. 2.5 mm |
Bán kính góc lượn |
Các dữ liệu tính toán của vòng bi bạc đạn NJ 28/530 ECMA SKF
|
Tải trong động cơ bản |
C |
1 170 kN |
|
Tải trọng tĩnh cơ bản |
C0 |
2 700 kN |
|
Giới hạn tải mỏi |
Pu |
212 kN |
|
Tốc độ tham khảo |
|
900 r/min |
|
Tốc độ tối đa |
|
1 200 r/min |
|
Hệ số tải tối thiểu |
kr |
0.05 |
|
Giá trị giới hạn |
e |
0.3 |
|
Hệ số tải dọc trục |
Y |
0.4 |
Khối lượng của vòng bi bạc đạn NJ 28/530 SKF
NJ 28/530 ECMA SKF – 54 Kg
Các loại vòng bi bạc đạn đũa trụ SKF NJ 28/530
SKF NJ 28/530 ECMA
SKF NJ 28/530
Các loại vòng bi bạc đạn đũa trụ NSK NJ 28/530
NJ 28/530 NSK
NJ 28/530 W NSK
NJ 28/530 EW NSK
NJ 28/530 EM NSK
NJ 28/530 ET NSK
NJ 28/530 C3 NSK
NJ 28/530 W C3 NSK
NJ 28/530 EW C3 NSK
NJ 28/530 EM C3 NSK
NJ 28/530 ET C3 NSK
Các loại vòng bi bạc đạn đũa trụ FAG NJ 28/530
FAG NJ 28/530
FAG NJ 28/530 EM/C3
Các loại vòng bi bạc đạn đũa trụ NACHI NJ 28/530
NACHI NJ 28/530
Các loại vòng bi bạc đạn đũa trụ KOYO NJ 28/530
KOYO NJ 28/530
KOYO NJ 28/530 FY
KOYO NJ 28/530 ECP
Các loại vòng bi bạc đạn đũa trụ NTN NJ 28/530
NTN NJ 28/530
NTN NJ 28/530 G1
Địa chỉ bán vòng bi bạc đạn NJ 28/530 SKF, NTN, NSK, Koyo, FAG, Timken, Nachi uy tín giá tốt, chính hãng
BẠC ĐẠN THÀNH CÔNG là đơn vị chuyên nhập khẩu phân phối vòng bi NJ 28/530 của các hàng SKF, TIMKEN, FAG, NTN, NSK, KOYO, IKO, NACHI… Với kinh nghiệm hơn 15 năm trong ngành, với hệ thống kho bãi trải dài khắp 3 miền đất nước, chúng tôi tự tin sẽ mang đến cho khách hàng những sản phẩm vòng bi bạc đạn chính hãng với giá cả hợp lý nhất, thời gian giao hàng ngắn nhất.
