Vòng bi bạc đạn NJ 18/1180 ECMA SKF NSK NTN KOYO FAG NACHI 1180x1420x106 mm
Giá: 0 VND
Gọi lại cho tôi
CN: 702/16 Lê Văn Khương, Phường Thới An, Quận 12, TP.HCM.Vòng bi bạc đạn đũa trụ NJ 18/1180 SKF
Vòng bi bạc đạn đũa trụ một hàng NJ 18/1180 (d=1180 mm, D=1420 mm, B=106 mm, khối lượng 350 Kg) được thiết kế để chịu tải trọng hướng tâm cao kết hợp với tốc độ cao. Có hai mặt bích liền khối ở vòng ngoài và một mặt bích ở vòng trong, vòng bi thiết kế NJ có thể chịu được chuyển vị dọc trục theo một hướng. Một tính năng quan trọng là thiết kế có thể tách rời, tạo điều kiện thuận lợi cho việc lắp đặt và cho phép các bộ phận ổ trục có thể thay thế cho nhau.
Những ưu điểm của vòng bi bạc đạn NJ 18/1180 ECMA SKF
Khả năng chịu tải xuyên tâm cao
ML sát thấp
Tuổi thọ dài
Xác định vị trí trục theo một hướng
Thiết kế có thể tách rời

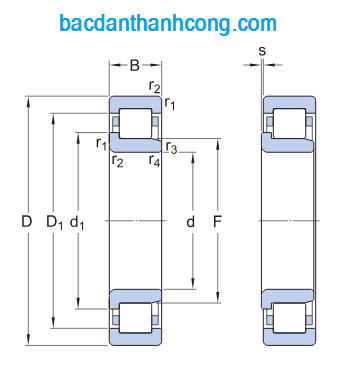

Bản vẽ và kích thước vòng bi bạc đạn NJ 18/1180 SKF
|
d |
1180 mm |
Đường kính lỗ |
|
D |
1420 mm |
Đường kính ngoài |
|
B |
106 mm |
Chiều rộng |
|
d1 |
≈ 1 263 mm |
Đường kính vai của vòng trong |
|
D1 |
≈ 1 338 mm |
Đường kính vai của vòng ngoài |
|
F |
1 242 mm |
Đường kính rãnh vòng ngoài |
|
r1,2 |
min. 6 mm |
Kích thước góc lượn |
|
s |
max. 12 mm |
Độ chuyển dịch dọc trục cho phép |

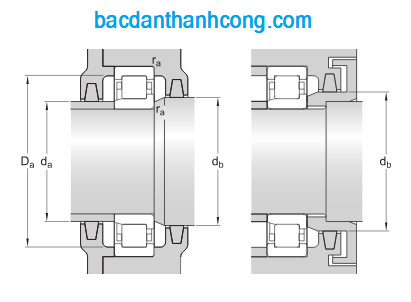

Kích thước mặt tựa vòng bi bạc đạn NJ 18/1180 ECMA SKF
|
da |
min. 1 203 mm |
Đường kính ống cách |
|
da |
max. 1 228 mm |
Đường kính ống cách |
|
db |
min. 1 270 mm |
Đường kính mặt tựa trục |
|
Da |
max. 1 397 mm |
Đường kính mặt tựa gối đỡ |
|
ra |
max. 5 mm |
Bán kính góc lượn |
Các dữ liệu tính toán của vòng bi bạc đạn NJ 18/1180 ECMA SKF
|
Tải trong động cơ bản |
C |
3 030 kN |
|
Tải trọng tĩnh cơ bản |
C0 |
7 800 kN |
|
Giới hạn tải mỏi |
Pu |
455 kN |
|
Tốc độ tham khảo |
|
320 r/min |
|
Tốc độ tối đa |
|
400 r/min |
|
Hệ số tải tối thiểu |
kr |
0.05 |
|
Giá trị giới hạn |
e |
0.2 |
|
Hệ số tải dọc trục |
Y |
0.6 |
Khối lượng của vòng bi bạc đạn NJ 18/1180 SKF
NJ 18/1180 ECMA SKF – 350 Kg
Các loại vòng bi bạc đạn đũa trụ SKF NJ 18/1180
SKF NJ 18/1180 ECMA
SKF NJ 18/1180 ECMA/L4BC3
SKF NJ 18/1180 ECMA
Các loại vòng bi bạc đạn đũa trụ NSK NJ 18/1180
NJ 18/1180 NSK
NJ 18/1180 W NSK
NJ 18/1180 EW NSK
NJ 18/1180 EM NSK
NJ 18/1180 ET NSK
NJ 18/1180 C3 NSK
NJ 18/1180 W C3 NSK
NJ 18/1180 EW C3 NSK
NJ 18/1180 EM C3 NSK
NJ 18/1180 ET C3 NSK
Các loại vòng bi bạc đạn đũa trụ KOYO NJ 18/1180
KOYO NJ 18/1180
KOYO NJ 18/1180 FY
KOYO NJ 18/1180 ECMA
Các loại vòng bi bạc đạn đũa trụ FAG NJ 18/1180
FAG NJ 18/1180
FAG NJ 18/1180 EM/C3
Các loại vòng bi bạc đạn đũa trụ NACHI NJ 18/1180
NACHI NJ 18/1180
Các loại vòng bi bạc đạn đũa trụ NTN NJ 18/1180
NTN NJ 18/1180
NTN NJ 18/1180 G1
Địa chỉ bán vòng bi bạc đạn NJ 18/1180 SKF, NTN, NSK, Koyo, FAG, Timken, Nachi uy tín giá tốt, chính hãng
BẠC ĐẠN THÀNH CÔNG là đơn vị chuyên nhập khẩu phân phối vòng bi NJ 18/1180 của các hàng SKF, TIMKEN, FAG, NTN, NSK, KOYO, IKO, NACHI… Với kinh nghiệm hơn 15 năm trong ngành, với hệ thống kho bãi trải dài khắp 3 miền đất nước, chúng tôi tự tin sẽ mang đến cho khách hàng những sản phẩm vòng bi bạc đạn chính hãng với giá cả hợp lý nhất, thời gian giao hàng ngắn nhất.
