Vòng bi bạc đạn NA 6914 SKF NSK INA IKO JNS 70x100x54 mm
Giá: 0 VND
Gọi lại cho tôi
CN: 702/16 Lê Văn Khương, Phường Thới An, Quận 12, TP.HCM.Vòng bi bạc đạn NA 6914 SKF NSK INA IKO JNS – Kích thước 70x100x54 mm

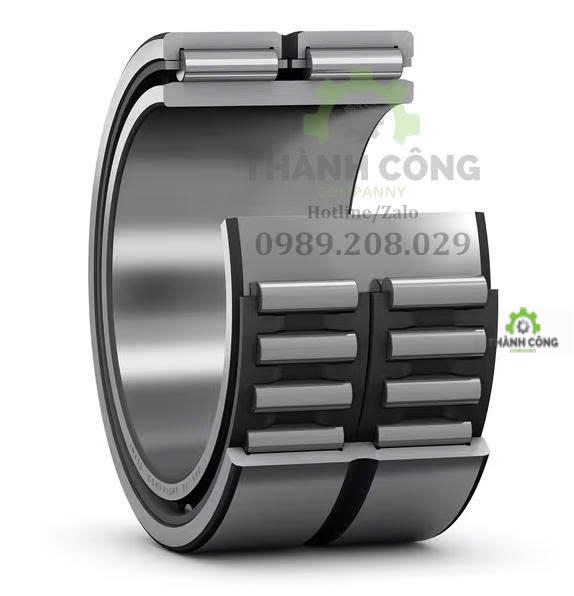

Vòng bi bạc đạn kim NA 6914 có kích thước đường kính trong 70 mm, đường kính ngoài 100 mm và chiều rộng 54 mm, là loại ổ lăn kim 2 dãy sử dụng các con lăn hình trụ dạng kim có đường kính nhỏ và chiều dài lớn. Nhờ bố trí số lượng lớn con lăn kim trong ổ, thiết kế này tạo ra khả năng chịu tải hướng kính cao trong khi vẫn duy trì kích thước tiết diện tương đối nhỏ.
Vòng bi NA 6914 có vòng ngoài được thiết kế với các gờ dẫn hướng, giúp định vị cụm con lăn kim và vòng cách trong quá trình vận hành. Vòng bi cũng có rãnh và lỗ bôi trơn, hỗ trợ việc bổ sung dầu mỡ định kỳ, góp phần duy trì hiệu quả bôi trơn và kéo dài tuổi thọ ổ lăn. Các kết cấu vòng bi kim có rãnh/lỗ bôi trơn cũng được sử dụng để thuận tiện cho việc tái bôi trơn trong các ứng dụng yêu cầu bảo trì định kỳ.
Ưu điểm nổi bật của vòng bi kim NA 6914 SKF INA IKO JNS
- Khả năng chịu tải hướng kính cao nhờ số lượng lớn con lăn kim.
- Thiết kế nhỏ gọn, phù hợp với các vị trí lắp đặt có không gian hạn chế.
- Độ cứng vững cao, đáp ứng các ứng dụng chịu tải lớn.
- Hai dãy con lăn kim giúp tăng khả năng chịu tải so với thiết kế một dãy tương đương.
- Hỗ trợ tái bôi trơn, thuận tiện cho công tác bảo dưỡng.
- Kết cấu có thể tháo rời ở một số dòng, giúp thuận tiện khi lắp đặt, kiểm tra và bảo trì.
- Có thể sử dụng trong các cơ cấu yêu cầu độ chính xác và khả năng chịu tải hướng kính cao.
Thông số kích thước, khối lượng của vòng bi NA 6914 SKF INA JNS IKO

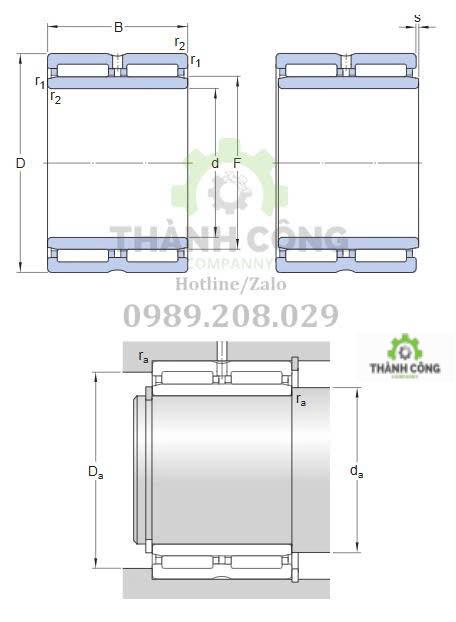

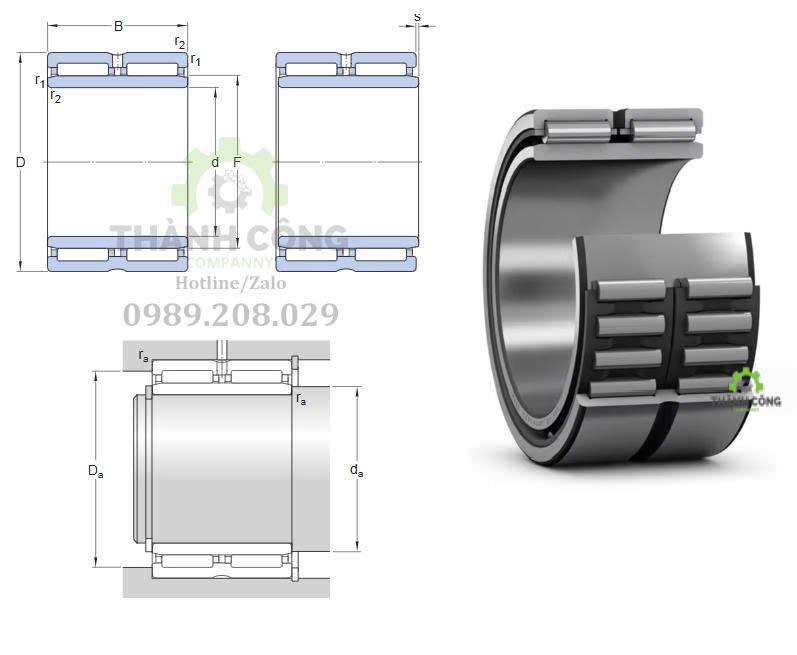

Thông số kích thước, bản vẽ của vòng bi NA 6914
|
Thông số |
Giá trị |
|
Mã vòng bi |
NA 6914 |
|
Loại vòng bi |
Ổ lăn kim 2 dãy |
|
Đường kính trong (d) |
70 mm |
|
Đường kính ngoài (D) |
100 mm |
|
Chiều rộng (B) |
54 mm |
|
Đường kính đường lăn vòng trong (F) |
80 mm |
|
Bán kính vát tối thiểu (r1,2) |
Min 1 mm |
|
Dịch chuyển hướng trục cho phép (S) |
Max 1 mm |
|
Tải trọng động cơ bản (C) |
~ 146 kN tùy nhà sản xuất |
|
Tải trọng tĩnh cơ bản (C0) |
~ 285 kN tùy nhà sản xuất |
|
Giới hạn tải trọng môi (Pu ) |
~ 36 kN tùy nhà sản xuất |
|
Tốc độ tham khảo |
5.000 vòng/phút |
|
Tốc độ giới hạn |
5.600 vòng/phút |
Khối lượng vòng bi kim NA 6914
Khối lượng của vòng bi kim NA 6914 là 1.39 kg.
Ứng dụng của vòng bi kim NA 6914 SKF INA IKO JNS
Vòng bi NA 6914 thường được sử dụng trong:
- Hộp số và cơ cấu truyền động.
- Máy móc công nghiệp.
- Máy công cụ.
- Thiết bị tự động hóa.
- Cơ cấu chịu tải hướng kính lớn.
- Các cụm trục có không gian lắp đặt hạn chế.
Các loại vòng bi bạc đạn kim NA 6914 phổ biến
Vòng bi bạc đạn SKF NA 6914
Vòng bi bạc đạn NSK NA 6914
Vòng bi bạc đạn INA NA 6914
Vòng bi bạc đạn IKO NA 6914
Vòng bi bạc đạn JNS NA 6914
Vòng bi bạc đạn NA 6914
