Vòng bi bạc đạn chặn trục, bạc đạn chà, bạc đạn tỳ là gì? Ứng dụng thực tế

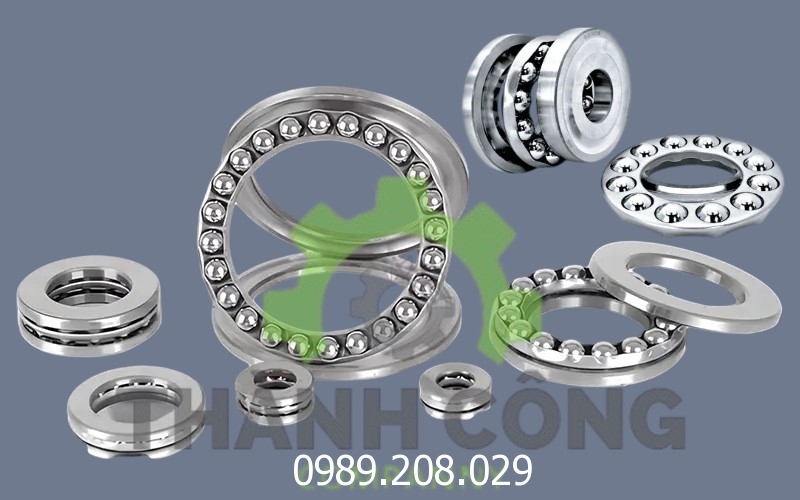

Vòng bi bạc đạn chặn trục là gì?

Vòng bi bạc đạn chặn trục (thrust bearing) hay còn gọi vòng bi bạc đạn chà, bạc đạn tỳ là loại vòng bi chuyên dùng để chịu tải trọng theo phương dọc trục, giúp định vị và giữ ổn định trục quay trong hệ thống cơ khí.

Khác với các loại vòng bi thông thường, bạc đạn chặn trục có thiết kế cho phép tách rời vòng trong, vòng ngoài và vòng cách, giúp dễ dàng lắp đặt và thay thế.

Vòng bi bạc đạn chặn trục là loại vòng bi quan trọng trong:

• Máy công nghiệp
• Động cơ
• Hệ thống truyền động
• Thiết bị quay tốc độ cao

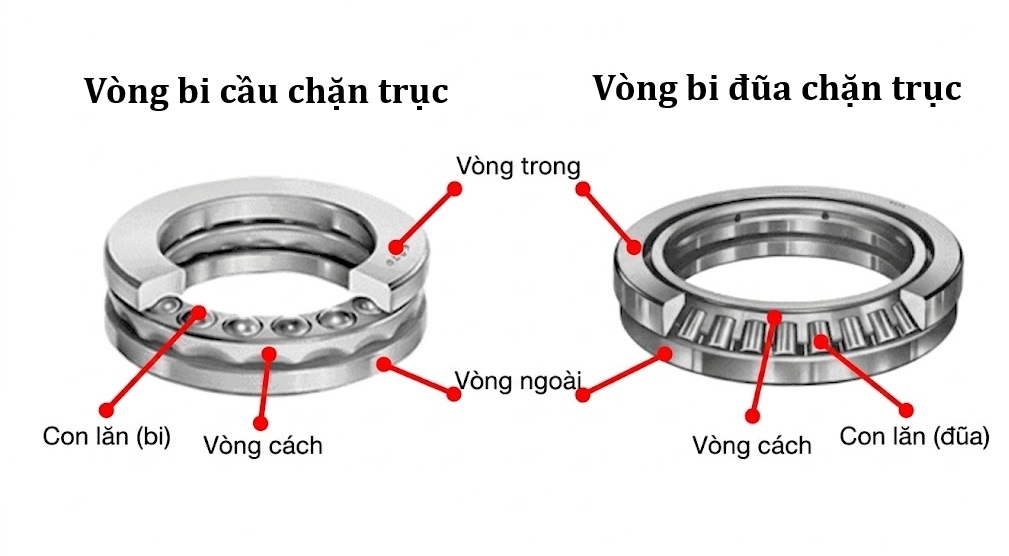

Cấu tạo của vòng bi bạc đạn chặn trục

Một vòng bi chặn trục tiêu chuẩn bao gồm:

Vòng trong và vòng ngoài

• Có rãnh dẫn hướng cho bi hoặc con lăn
• Giúp định vị trục

Phần tử lăn (bi hoặc con lăn)

• Giảm ma sát khi trục quay
• Tăng hiệu suất truyền động

Vòng cách (lồng bi)

• Giữ khoảng cách giữa các viên bi
• Giúp chuyển động ổn định

Thiết kế này giúp vòng bi hoạt động chính xác và dễ bảo trì hơn so với nhiều loại ổ lăn khác

Phân loại vòng bi bạc đạn chặn trục

Vòng bi chặn trục 1 hướng

• Chịu tải dọc trục theo 1 chiều
• Không chịu được tải hướng kính
• Cấu tạo gồm:
• 1 vòng trong
• 1 vòng ngoài
• Bi và vòng cách

Vòng bi bạc đạn chặn trục 1 hướng phù hợp với máy quay theo 1 chiều lực

Vòng bi chặn trục 2 hướng

• Chịu tải theo 2 chiều dọc trục
• Không chịu tải hướng kính
• Cấu tạo:
• 2 dãy bi
• 2 vòng ngoài
• 1 vòng trong

Vòng bi bạc đạn chặn trục 2 hướng phù hợp dùng cho hệ thống đảo chiều

Các loại bạc đạn chặn trục phổ biến

Một số dòng phổ biến trên thị trường:

• Vòng bi 511xx (loại nhỏ – trung bình)
• Vòng bi 512xx (loại nhỏ – trung bình)
• Vòng bi 543xx (loại tải lớn)
• Vòng bi 544xx (chịu tải nặng, kích thước lớn)

Có nhiều kích thước khác nhau tùy theo ứng dụng thực tế

Ưu điểm nổi bật của vòng bi chặn trục

Lắp đặt dễ dàng

• Thiết kế tách rời
• Thay thế nhanh chóng

Hoạt động ổn định ở tốc độ cao

• Ma sát thấp
• Độ chính xác cao

Độ bền cao

• Làm từ thép hoặc đồng chất lượng cao
• Chịu tải tốt

Sử dụng linh hoạt

• Có thể vận hành ngay sau khi lắp đặt

Đây là lý do loại vòng bi này được sử dụng rộng rãi trong công nghiệp

Những ưu điểm của vòng bi bạc đạn chặn trục

• Không chịu được tải trọng hướng kính
• Dễ hỏng nếu lắp lệch tâm
• Cần chọn đúng loại theo tải trọng

Nếu sử dụng sai, vòng bi sẽ giảm tuổi thọ đáng kể

Ứng dụng của vòng bi bạc đạn chặn trục

Vòng bi chặn trục được dùng trong:

• Máy công cụ CNC
• Máy bơm, quạt công nghiệp
• Động cơ điện
• Hộp số
• Máy xây dựng, máy nông nghiệp

Giúp ổn định trục và giảm ma sát hiệu quả

Cách chọn vòng bi chặn trục phù hợp

Khi lựa chọn vòng bi bạc đạn chặn trục cần lưu ý:

Tải trọng

• Tải dọc trục (chính)
• Có tải phụ hay không

Tốc độ quay

• Tốc độ cao → chọn vòng bi chất lượng cao

Môi trường làm việc

• Nhiệt độ
• Độ ẩm
• Bụi bẩn

Độ chính xác

• Máy CNC → cần độ chính xác cao
• Máy thường → chọn loại tiêu chuẩn

Các thương hiệu vòng bi chặn trục phổ biến

Hiện nay có nhiều hãng nổi tiếng:

• SKF
• NSK
• NTN
• FAG
• KOYO
• NACHI

Nên chọn hàng chính hãng để đảm bảo độ bền và hiệu suất

Lưu ý khi lắp đặt và sử dụng

• Lắp đúng tâm trục
• Không để lệch tâm
• Bôi trơn đầy đủ
• Kiểm tra định kỳ

Sai kỹ thuật có thể gây hư hỏng nhanh và giảm hiệu suất

Kết luận

Vòng bi bạc đạn chặn trục là giải pháp quan trọng giúp:

• Giữ ổn định trục quay
• Giảm ma sát
• Tăng tuổi thọ thiết bị

Việc lựa chọn đúng loại vòng bi sẽ giúp:

• Máy hoạt động bền bỉ
• Giảm chi phí sửa chữa
• Tối ưu hiệu suất vận hành

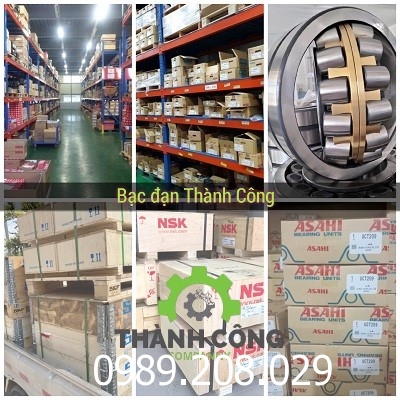

Đại lý vòng bi bạc đạn chặn trục, vòng bi bạc đạn chà, tỳ chính hãng giá tốt

Bạc đạn Thành Công là đại lý vòng bi bạc đạn gối đỡ với kinh nghiệm hơn 20 năm kinh doanh tại Việt Nam. Chúng tôi tự tin là đại lý phân phối vòng bi bạc đạn gối đỡ với giá cả cạnh tranh nhất, uy tín, đem đến cho khách hàng chất lượng sản phẩm tốt nhất, đảm bảo hàng chính hãng 100%.
