Vòng bi bạc đạn 7030 CD/P4A SKF FAG NSK NTN TIMKEN KOYO NACHI Thông số, kích thước. 150x225x35mm
Vòng bi bạc đạn 7030 CD/P4A SKF gì?
Vòng bi bạc đạn 7030 CD/P4A (d= 150 mm, D= 225 mm, B= 35 mm, khối lượng 4.17 Kg) là vòng bi tiếp xúc góc một hàng, siêu chính xác, công suất cao này, với góc tiếp xúc 15°, chịu được tải trọng hướng tâm và hướng trục tác động đồng thời, trong đó tải trọng dọc trục chỉ tác động theo một hướng. Chúng được thiết kế để chứa tải nặng ở tốc độ tương đối cao trong điều kiện nhiệt độ hoạt động từ thấp đến trung bình.
Đặc tính của vòng bi bạc đạn 7030
Độ chính xác chạy rất cao
Khả năng chịu tải rất cao
Tốc độ và độ cứng tương đối cao
Thông số kỹ thuật của vòng bi bạc đạn 7030 CD/P4A SKF FAG NSK NTN TIMKEN KOYO IKO
Universal matching bearing(s) | No |
Kích thước vòng bi bạc đạn 7030 CD/P4A
(d= 150 mm, D= 225 mm, B= 35 mm)
d | 150 mm | Đường kính lỗ |
D | 225 mm | Đường kính ngoài |
B | 35 mm | Chiều rộng |
d1 | 173.1 mm | Đường kính vai vòng trong (mặt hông lớn) |
d2 | 173.1 mm | Đường kính vai vòng trong (mặt hông nhỏ) |
D1 | 201.9 mm | Đường kính vai vòng ngoài (mặt hông lớn) |
r1,2 | min. 2 mm | Kích thước góc lượn (mặt hông lớn) |
r3,4 | min. 1 mm | Kích thước góc lượn (mặt hông nhỏ) |
a | 42.7 mm | Khoảng cách từ mặt hông đến điểm áp suất |

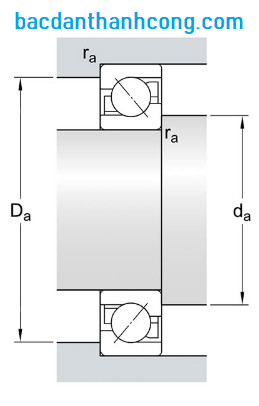

KÍCH THƯỚC MẶT TỰA
da | min. 161 mm | Đường kính mặt tựa trục |
db | min. 161 mm | Đường kính mặt tựa trục |
Da | max. 214 mm | Đường kính mặt tựa gối đỡ |
Db | max. 220 mm | Đường kính mặt tựa gối đỡ |
ra | max. 2 mm | Bán kính góc lượn |
rb | max. 1 mm | Bán kính góc lượn |
dn | 178.2 mm | Vị trí vòi phun đầu |
Dữ liệu tính toán
Tải trọng động cơ bản danh định | C | 172 kN |
Tải trọng tĩnh cơ bản danh định | C0 | 190 kN |
Giới hạn tải trọng mỏi | Pu | 5.85 kN |
Tốc độ có thể đạt được đối với bôi trơn bằng mỡ |
| 6 000 r/min |
Tốc độ có thể đạt được đối với bôi trơn bằng dầu-khí |
| 9 000 r/min |
Góc tiếp xúc | α | 15 ° |
Đường kính bi | Dw | 23.812 mm |
Số dãy con lăn | i | 1 |
Số bi | z | 22 |
Lượng mỡ tham khảo | Gref | 54 cm³ |
DỰ ỨNG LỰC VÀ ĐỘ CỨNG VỮNG (LƯNG ĐỐI LƯNG, MẶT ĐỐI MẶT)
Dự ứng lực cấp A | GA | 650 N |
Dự ứng lực cấp B | GB | 1 300 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước B (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) | 221 N/µm | |
Dự ứng lực cấp C | GC | 2 600 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước C (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) | 310 N/µm | |
Dự ứng lực cấp D | GD | 5 200 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước D (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) |
| 449 N/µm |
Độ cứng dọc trục cho tải trước A (bộ hai thanh giằng quay lưng vào nhau hoặc mặt đối mặt) |
| 163 N/µm |
Hệ số tính toán
Hệ số tính toán | f0 | 15.8 |
Hệ số điều chỉnh dựa trên dãy và kích cỡ ổ lăn | f | 1.16 |
Hệ số điều chỉnh dựa trên góc tiếp xúc | f1 | 1 |
Hệ số điều chỉnh, dự ứng lực cấp A | f2A | 1 |
Hệ số điều chỉnh, dự ứng lực cấp B | f2B | 1.02 |
Hệ số điều chỉnh, dự ứng lực cấp C | f2C | 1.05 |
Hệ số điều chỉnh, dự ứng lực cấp D | f2D | 1.09 |
Hệ số điều chỉnh dành cho ổ lăn hybrid | fHC | 1 |
Khối lượng vòng bi 7030 CD/P4A là 4.17 Kg
Các loại vòng bi bạc đạn SKF 7030
Vòng bi SKF 7030 CD/P4A
Vòng bi SKF 7030 BGM
Vòng bi SKF 7030 ACD/P4ATT
Vòng bi SKF 7030 CD/P4ATBTB
Vòng bi SKF 7030 ACD/P4A,
Vòng bi SKF 7030 ACD/P4ADT
Vòng bi SKF 7030 ACD/P4ADGA
Vòng bi SKF 7030 CDGA/P4A
Vòng bi SKF 7030 CD/P4ADGA
Vòng bi SKF 7030 CD/P4ADGB
Vòng bi SKF 7030 CD/P4ATBTA
Vòng bi SKF 7030 ACD/P4AQBCA
Vòng bi SKF 7030 ACDGA/P4A
Vòng bi SKF 7030 ACDGB/P4A
Vòng bi SKF 7030 ACD/P4ADGB
Vòng bi SKF 7030 ACD/P4AQBTA
Vòng bi SKF 7030 CDGB/P4A
Vòng bi SKF 7030 CD/P4ADBA
Vòng bi SKF 7030 ACD/P4ADBB
Vòng bi SKF 7030 CD/P4ATBTC
Vòng bi SKF 7030 ACD/P4ATBTA
Vòng bi SKF 7030 ACDGA/HCP4A
Vòng bi SKF S7030 CD/P4A
Vòng bi SKF S7030 CDGA/P4A
Các loại vòng bi 7030 NSK
Vòng bi NSK 7030 C-T-DUL-P4
Vòng bi NSK 7030 C-TR-SUL-P3
Vòng bi NSK 7030 A5-TR-DUM-P3
Vòng bi NSK 7030 A5-TR-DUL-P3
Các loại vòng bi 7030 FAG
Vòng bi FAG 7030–XL-MP-UA
Vòng bi FAG 7030-MP-UA
Các loại vòng bi 7030 Koyo, NTN, Nachi
Vòng bi Koyo 7030-FY
Vòng bi Koyo 7030-B/FY
Vòng bi NTN 7030 UCDB/GNP4
Vòng bi NACHI 7030 AC/DF
Vòng bi NACHI 7030
