Vòng bi bạc đạn 7026 CD/P4A SKF FAG NSK NTN TIMKEN KOYO NACHI Thông số, kích thước. 130x200x33mm
Vòng bi bạc đạn 7026 CD/P4A SKF gì?
Vòng bi bạc đạn 7026 CD/P4A (d= 130 mm, D= 200 mm, B= 33 mm, khối lượng 3.23 Kg) là vòng bi tiếp xúc góc một hàng, siêu chính xác, công suất cao này, với góc tiếp xúc 15°, chịu được tải trọng hướng tâm và hướng trục tác động đồng thời, trong đó tải trọng dọc trục chỉ tác động theo một hướng. Chúng được thiết kế để chứa tải nặng ở tốc độ tương đối cao trong điều kiện nhiệt độ hoạt động từ thấp đến trung bình.
Đặc tính của vòng bi bạc đạn 7026
Độ chính xác chạy rất cao
Khả năng chịu tải rất cao
Tốc độ và độ cứng tương đối cao
Thông số kỹ thuật của vòng bi bạc đạn 7026 CD/P4A SKF FAG NSK NTN TIMKEN KOYO IKO
Universal matching bearing(s) | No |
Kích thước vòng bi bạc đạn 7026 CD/P4A
(d= 130 mm, D= 200 mm, B= 33 mm)
d | 130 mm | Đường kính lỗ |
D | 200 mm | Đường kính ngoài |
B | 33 mm | Chiều rộng |
d1 | 151.6 mm | Đường kính vai vòng trong (mặt hông lớn) |
d2 | 151.6 mm | Đường kính vai vòng trong (mặt hông nhỏ) |
D1 | 178.4 mm | Đường kính vai vòng ngoài (mặt hông lớn) |
r1,2 | min. 2 mm | Kích thước góc lượn (mặt hông lớn) |
r3,4 | min. 1 mm | Kích thước góc lượn (mặt hông nhỏ) |
a | 38.7 mm | Khoảng cách từ mặt hông đến điểm áp suất |

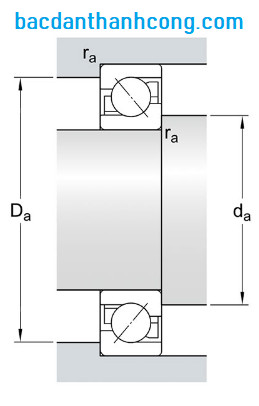

KÍCH THƯỚC MẶT TỰA
da | min. 139 mm | Đường kính mặt tựa trục |
db | min. 139 mm | Đường kính mặt tựa trục |
Da | max. 191 mm | Đường kính mặt tựa gối đỡ |
Db | max. 195 mm | Đường kính mặt tựa gối đỡ |
ra | max. 2 mm | Bán kính góc lượn |
rb | max. 1 mm | Bán kính góc lượn |
dn | 156.4 mm | Vị trí vòi phun đầu |
Dữ liệu tính toán
Tải trọng động cơ bản danh định | C | 148 kN |
Tải trọng tĩnh cơ bản danh định | C0 | 156 kN |
Giới hạn tải trọng mỏi | Pu | 5.2 kN |
Tốc độ có thể đạt được đối với bôi trơn bằng mỡ |
| 7 000 r/min |
Tốc độ có thể đạt được đối với bôi trơn bằng dầu-khí |
| 10 000 r/min |
Góc tiếp xúc | α | 15 ° |
Đường kính bi | Dw | 22.225 mm |
Số dãy con lăn | i | 1 |
Số bi | z | 21 |
Lượng mỡ tham khảo | Gref | 42 cm³ |
DỰ ỨNG LỰC VÀ ĐỘ CỨNG VỮNG (LƯNG ĐỐI LƯNG, MẶT ĐỐI MẶT)
Dự ứng lực cấp A | GA | 560 N |
Dự ứng lực cấp B | GB | 1 120 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước B (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) | 198 N/µm | |
Dự ứng lực cấp C | GC | 2 240 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước C (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) | 277 N/µm | |
Dự ứng lực cấp D | GD | 4 480 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước D (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) |
| 400 N/µm |
Độ cứng dọc trục cho tải trước A (bộ hai thanh giằng quay lưng vào nhau hoặc mặt đối mặt) |
| 145 N/µm |
Hệ số tính toán
Hệ số tính toán | f0 | 15.6 |
Hệ số điều chỉnh dựa trên dãy và kích cỡ ổ lăn | f | 1.15 |
Hệ số điều chỉnh dựa trên góc tiếp xúc | f1 | 1 |
Hệ số điều chỉnh, dự ứng lực cấp A | f2A | 1 |
Hệ số điều chỉnh, dự ứng lực cấp B | f2B | 1.02 |
Hệ số điều chỉnh, dự ứng lực cấp C | f2C | 1.05 |
Hệ số điều chỉnh, dự ứng lực cấp D | f2D | 1.09 |
Hệ số điều chỉnh dành cho ổ lăn hybrid | fHC | 1 |
Khối lượng vòng bi 7026 CD/P4A là 3.23 Kg
Các loại vòng bi bạc đạn SKF 7026
Vòng bi SKF 7026 CD/P4A
Vòng bi SKF S7026 ACBGA/P4A
Vòng bi SKF S7026 ACDGA/P4A
Vòng bi SKF S7026 CD/P4ADBB
Vòng bi SKF S7026 ACDGC/P4A
Vòng bi SKF S7026 CD/P4ADGC
Vòng bi SKF S7026 CD/P4AQBCA
Vòng bi SKF 7026 CE/HCP4AQBCAVG275
Vòng bi SKF 7026 FE/HCDBAGMM3VQ126
Vòng bi SKF 7026 CE/HCDGAVQ126
Vòng bi SKF 7026 ACD/P4ATBTBVJ150
Vòng bi SKF 7026 CE/P4ADBAVT162F2
Vòng bi SKF 7026 CE/HCPA9ADBG5GMM2
Vòng bi SKF 7026 ACEGA/P4
Vòng bi SKF 7026 ACBGA/P4A
Vòng bi SKF 7026 CD/HCP4A
Vòng bi SKF 7026 CD/P4AQBCB
Vòng bi SKF 7026 CD/P4ATBTB
Vòng bi SKF 7026 CD/P4ATBTC
Vòng bi SKF 7026 CDGB/HCP4A
Vòng bi SKF 7026 ACDGB/HCP4A
Vòng bi SKF 7026 ACE/P4A
Vòng bi SKF 7026 CE/HCP4A
Vòng bi SKF 7026 CDGBTP/P4B
Vòng bi SKF 7026 CEGC/HCP4A
Vòng bi SKF 7026 ACE/HCP4ADT
Vòng bi SKF 7026 CEGA/HCPA9A
Vòng bi SKF 7026 FE/HCP4ADGA
Vòng bi SKF 7026 FEGA/HCP4AL
Vòng bi SKF 7026 ACE/HCP4ADGB
Vòng bi SKF 7026 ACE/P4BVG275
Vòng bi SKF 7026 FEGA/HCP4AH1
Vòng bi SKF 7026 ACEGA/HCVQ126
Vòng bi SKF 7026 ACD/P4AQBTBVJ150
Vòng bi SKF 7026 ACDGB/HCP4AVT105
Vòng bi SKF 7026 ACEGA/HCPA9AGMM2
Vòng bi SKF 7026 CE/HCP4ADGAVG275
Vòng bi SKF 7026 ACD/P4ADBBVT105F1
Vòng bi SKF 7026 FE/HCP4AH1DTVK360
Vòng bi SKF 7026 FE/HCPA9ATBTLV036F3
Vòng bi SKF 7026 ACD/P4A
Vòng bi SKF 7026 CDGA/P4A
Vòng bi SKF 7026 ACD/P4ADBB
Vòng bi SKF 7026 ACD/P4ADGC
Vòng bi SKF 7026 ACDGA/HCP4A
Vòng bi SKF 7026 CD/HCP4ADBA
Vòng bi SKF 7026 CD/HCP4ADGA
Vòng bi SKF 7026 ACD/HCP4ADGA
Vòng bi SKF 7026 CD/HCP4AQBCA
Vòng bi SKF 7026 ACEGA/HCP4AL1
Vòng bi SKF 7026 CEGA/P4A
Vòng bi SKF 7026 FEGA/P4A
Vòng bi SKF 7026 FEGA/HCP4A
Vòng bi SKF 7026 CE/HCP4AQBCA
Vòng bi SKF 7026 CE/P4ADGA
Vòng bi SKF 7026 ACD/P4ALDGA
Vòng bi SKF 7026 FD/P4ADBG18
Vòng bi SKF 7026 ACEGA/HCP4AL
Vòng bi SKF 7026 CDGATNHA/P4A
Vòng bi SKF 7026 CE/HCPA9ADBA
Vòng bi SKF 7026 CE/HCPA9ADGA
Vòng bi SKF 7026 ACD/P4ADGC
Vòng bi SKF 7026 ACDGA/HCP4A
Vòng bi SKF 7026 CD/HCP4ADBA
Vòng bi SKF 7026 CD/HCP4ADGA
Vòng bi SKF 7026 ACD/HCP4ADGA
Vòng bi SKF 7026 CD/HCP4AQBCA
Vòng bi SKF 7026 ACEGA/HCP4AL1
Vòng bi SKF 7026 CEGA/P4A
Vòng bi SKF 7026 FEGA/P4A
Vòng bi SKF 7026 FEGA/HCP4A
Vòng bi SKF 7026 CE/HCP4AQBCA
Vòng bi SKF 7026 CE/P4ADGA
Vòng bi SKF 7026 CDGATP/P4B
Vòng bi SKF 7026 CEGA/VQ126
Vòng bi SKF 7026 ACEGA/HCP4A
Vòng bi SKF 7026 CD/P4ADFG15
Vòng bi SKF 7026 CE/HCP4ADGA
Vòng bi SKF 7026 ACE/HCP4ADGA
Vòng bi SKF 7026 FE/HCP4AH1DT
Vòng bi SKF 7026 FE/HCP4AH1DGA
Vòng bi SKF 7026 FDTP/HCP4ALDGA
Vòng bi SKF 7026 FE/HCDGG3VQ672F2
Vòng bi SKF 7026 CE/HCP4AQBCAVG275
Vòng bi SKF 7026 FE/HCDBAGMM3VQ126
Vòng bi SKF 7026 CE/HCDGAVQ126
Vòng bi SKF 7026 ACD/P4ATBTBVJ150
Vòng bi SKF 7026 CE/P4ADBAVT162F2
Vòng bi SKF 7026 CE/HCPA9ADBG5GMM2
Vòng bi SKF 7026 ACEGA/P4
Vòng bi SKF 7026 ACD/P4AQGC
Vòng bi SKF 7026 CDGATP/P4B
Vòng bi SKF 7026 CEGA/VQ126
Vòng bi SKF 7026 ACEGA/HCP4A
Vòng bi SKF 7026 CD/P4ADFG15
Vòng bi SKF 7026 CE/HCP4ADGA
Vòng bi SKF 7026 ACE/HCP4ADGA
Vòng bi SKF 7026 FE/HCP4AH1DT
Vòng bi SKF 7026 FE/HCP4AH1DGA
Vòng bi SKF 7026 FDTP/HCP4ALDGA
Vòng bi SKF 7026 FE/HCDGG3VQ672F2
Vòng bi SKF 7026 CE/HCP4AQBCAVG275
Vòng bi SKF 7026 FE/HCDBAGMM3VQ126
Vòng bi SKF 7026 FE/HCPA9ADBG2V036F3
Vòng bi SKF 7026 CDGC/P4A
Vòng bi SKF 7026 ACD/P4ADT
Vòng bi SKF 7026 ACDGB/P4A
Vòng bi SKF 7026 CD/P4ADBA
Vòng bi SKF 7026 CD/P4ADBB
Vòng bi SKF 7026 CD/P4ADBC
Vòng bi SKF 7026 ACD/P4ADBC
Vòng bi SKF 7026 ACD/P4ADGA
Vòng bi SKF 7026 CD/P4AQBCA
Vòng bi SKF 7026 CDGA/HCP4A
Vòng bi SKF 7026 ACD/P4AQBTA
Vòng bi SKF 7026 ACD/P4ATBTB
Vòng bi SKF 7026 ACD/P4ATBTC
Vòng bi SKF 7026 CEGA/HCP4A
Vòng bi SKF 7026 CE/HCP4ADBA
Vòng bi SKF 7026 CEGB/P4A
Vòng bi SKF 7026 ACEGB/P4A
Vòng bi SKF 7026 ACE/P4ADGB
Vòng bi SKF 7026 ACE/P4AQGA
Vòng bi SKF 7026 ACDGATP/P4B
Vòng bi SKF 7026 ACDGA/HCP4AL
Vòng bi SKF 7026 CEGA/HCVQ075
Vòng bi SKF S7026 ACDGB/HCP4A
Vòng bi SKF S7026 CD/P4A
Vòng bi SKF S7026 ACD/P4A
Vòng bi SKF S7026 CDGC/P4A
Vòng bi SKF S7026 CDGA/P4A
Vòng bi SKF S7026 CDGB/P4A
Vòng bi SKF S7026 CD/P4ADBC
Vòng bi SKF S7026 CD/P4ADBA
Vòng bi SKF S7026 CD/P4ADBA
Vòng bi SKF S7026 CD/P4ADGA
Vòng bi SKF S7026 CDGA/HCP4A
Vòng bi SKF S7026 ACD/P4ADGA
Vòng bi SKF S7026 ACD/P4ADBB
Vòng bi SKF S7026 ACD/P4ATBTB
Vòng bi SKF S7026 ACD/P4AQBTC
Vòng bi SKF S7026 ACD/P4AQBCC
Vòng bi SKF S7026 ACDGA/HCP4A
Vòng bi SKF S7026 CD/HCP4ADGA
Vòng bi SKF S7026 ACD/PA9AQBCB
Vòng bi SKF S7026 CD/HCP4AQBCA
Vòng bi SKF S7026 ACBGA/HCP4A
Vòng bi SKF S7026 CE/P4A
Vòng bi SKF S7026 CEGA/P4A
Vòng bi SKF S7026 FWG/HCP4
Vòng bi SKF S7026 FEGB/P4A
Vòng bi SKF S7026 ACEGB/P4A
Vòng bi SKF S7026 ACE/HCP4A
Vòng bi SKF S7026 CE/P4ADGA
Vòng bi SKF S7026 FE/P4ADBA
Vòng bi SKF S7026 ACEGA/P4A
Vòng bi SKF S7026 CE/P4ADBA
Vòng bi SKF S7026 ACEGA/HCP4A
Vòng bi SKF S7026 CE/HCP4ADGA
Vòng bi SKF S7026 FE/HCP4ADBA
Vòng bi SKF S7026 FE/HCP4ADGA
Vòng bi SKF S7026 ACDGA/VQ6486
Vòng bi SKF S7026 CEGA/HCVQ126
Vòng bi SKF S7026 ACB/HCP4ADGA
Vòng bi SKF S7026 ACE/HCP4ADGA
Vòng bi SKF S7026 CE/HCPA9ADGA
Các loại vòng bi 7026 NSK
Vòng bi NSK 7026 C-TR-DUL-P3
Vòng bi NSK 7026 C-TR-DUM-P3
Vòng bi NSK 7026 XL-MP-UA
Vòng bi NSK 7026 A5-TR-DUL-P3
Vòng bi NSK 7026 A5-TR-DUL-P4
Các loại vòng bi 7026 FAG
Vòng bi FAG 7026–XL-MP
Vòng bi FAG 7026–XL-MP-UA
Vòng bi FAG 7026-MP-UA
Các loại vòng bi 7026 Koyo, NTN, Nachi
Vòng bi Koyo 7026-FY
Vòng bi Koyo 7026-DB/FY
Vòng bi NTN 7026 AC/DF
Vòng bi NACHI 7026 AC/DF
Vòng bi NACHI 7026 AC/DT
