Vòng bi bạc đạn 7018 CD/P4A SKF FAG NSK NTN TIMKEN KOYO NACHI Thông số, kích thước. 90x140x24mm
Vòng bi bạc đạn 7018 CD/P4A SKF gì?
Vòng bi bạc đạn 7018 CD/P4A (d= 90 mm, D= 140 mm, B= 24 mm, khối lượng 1.16 Kg) là vòng bi tiếp xúc góc một hàng, siêu chính xác, công suất cao này, với góc tiếp xúc 15°, chịu được tải trọng hướng tâm và hướng trục tác động đồng thời, trong đó tải trọng dọc trục chỉ tác động theo một hướng. Chúng được thiết kế để chứa tải nặng ở tốc độ tương đối cao trong điều kiện nhiệt độ hoạt động từ thấp đến trung bình.
Đặc tính của vòng bi bạc đạn 7018
Độ chính xác chạy rất cao
Khả năng chịu tải rất cao
Tốc độ và độ cứng tương đối cao
Thông số kỹ thuật của vòng bi bạc đạn 7018 CD/P4A SKF FAG NSK NTN TIMKEN KOYO IKO
Universal matching bearing(s) | No |
Kích thước vòng bi bạc đạn 7018 CD/P4A
(d= 90 mm, D= 140 mm, B= 24 mm)
d | 90 mm | Đường kính lỗ |
D | 140 mm | Đường kính ngoài |
B | 24 mm | Chiều rộng |
d1 | 105.4 mm | Đường kính vai vòng trong (mặt hông lớn) |
d2 | 105.4 mm | Đường kính vai vòng trong (mặt hông nhỏ) |
D1 | 124.6 mm | Đường kính vai vòng ngoài (mặt hông lớn) |
r1,2 | min. 1.5 mm | Kích thước góc lượn (mặt hông lớn) |
r3,4 | min. 1 mm | Kích thước góc lượn (mặt hông nhỏ) |
a | 27.5 mm | Khoảng cách từ mặt hông đến điểm áp suất |

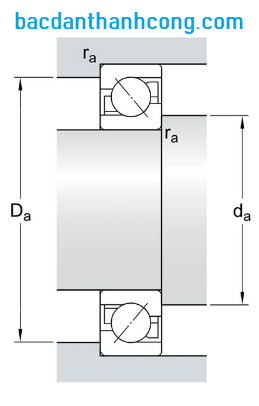

KÍCH THƯỚC MẶT TỰA
da | min. 97 mm | Đường kính mặt tựa trục |
db | min. 97 mm | Đường kính mặt tựa trục |
Da | max. 133 mm | Đường kính mặt tựa gối đỡ |
Db | max. 136 mm | Đường kính mặt tựa gối đỡ |
ra | max. 1.5 mm | Bán kính góc lượn |
rb | max. 1 mm | Bán kính góc lượn |
dn | 108.7 mm | Vị trí vòi phun đầu |
Dữ liệu tính toán
Tải trọng động cơ bản danh định | C | 79.3 kN |
Tải trọng tĩnh cơ bản danh định | C0 | 76.5 kN |
Giới hạn tải trọng mỏi | Pu | 3 kN |
Tốc độ có thể đạt được đối với bôi trơn bằng mỡ |
| 9 000 r/min |
Tốc độ có thể đạt được đối với bôi trơn bằng dầu-khí |
| 15 000 r/min |
Góc tiếp xúc | α | 15 ° |
Đường kính bi | Dw | 15.875 mm |
Số dãy con lăn | i | 1 |
Số bi | z | 20 |
Lượng mỡ tham khảo | Gref | 15 cm³ |
DỰ ỨNG LỰC VÀ ĐỘ CỨNG VỮNG (LƯNG ĐỐI LƯNG, MẶT ĐỐI MẶT)
Dự ứng lực cấp A | GA | 300 N |
Dự ứng lực cấp B | GB | 600 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước B (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) | 141 N/µm | |
Dự ứng lực cấp C | GC | 1 200 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước C (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) | 198 N/µm | |
Dự ứng lực cấp D | GD | 2 400 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước D (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) |
| 287 N/µm |
Độ cứng dọc trục cho tải trước A (bộ hai thanh giằng quay lưng vào nhau hoặc mặt đối mặt) |
| 103 N/µm |
Hệ số tính toán
Hệ số tính toán | f0 | 15.6 |
Hệ số điều chỉnh dựa trên dãy và kích cỡ ổ lăn | f | 1.14 |
Hệ số điều chỉnh dựa trên góc tiếp xúc | f1 | 1 |
Hệ số điều chỉnh, dự ứng lực cấp A | f2A | 1 |
Hệ số điều chỉnh, dự ứng lực cấp B | f2B | 1.02 |
Hệ số điều chỉnh, dự ứng lực cấp C | f2C | 1.05 |
Hệ số điều chỉnh, dự ứng lực cấp D | f2D | 1.09 |
Hệ số điều chỉnh dành cho ổ lăn hybrid | fHC | 1 |
Khối lượng vòng bi 7018 CD/P4A là 1.16 Kg
