Vòng bi bạc đạn 7014 CD/P4A SKF FAG NSK NTN TIMKEN KOYO NACHI Thông số, kích thước. 70x110x20mm
Vòng bi bạc đạn 7014 CD/P4A SKF gì?
Vòng bi bạc đạn 7014 CD/P4A (d= 70 mm, D= 110 mm, B= 20 mm, khối lượng 0.6 Kg) là vòng bi tiếp xúc góc một hàng, siêu chính xác, công suất cao này, với góc tiếp xúc 15°, chịu được tải trọng hướng tâm và hướng trục tác động đồng thời, trong đó tải trọng dọc trục chỉ tác động theo một hướng. Chúng được thiết kế để chứa tải nặng ở tốc độ tương đối cao trong điều kiện nhiệt độ hoạt động từ thấp đến trung bình.
Đặc tính của vòng bi bạc đạn 7014
Độ chính xác chạy rất cao
Khả năng chịu tải rất cao
Tốc độ và độ cứng tương đối cao
Thông số kỹ thuật của vòng bi bạc đạn 7014 CD/P4A SKF FAG NSK NTN TIMKEN KOYO IKO
Universal matching bearing(s) | No |
Kích thước vòng bi bạc đạn 7014 CD/P4A
(d= 70 mm, D= 110 mm, B= 20 mm)
d | 70 mm | Đường kính lỗ |
D | 110 mm | Đường kính ngoài |
B | 20 mm | Chiều rộng |
d1 | 82.3 mm | Đường kính vai vòng trong (mặt hông lớn) |
d2 | 82.3 mm | Đường kính vai vòng trong (mặt hông nhỏ) |
D1 | 97.7 mm | Đường kính vai vòng ngoài (mặt hông lớn) |
r1,2 | min. 1.1 mm | Kích thước góc lượn (mặt hông lớn) |
r3,4 | min. 0.6 mm | Kích thước góc lượn (mặt hông nhỏ) |
a | 22.1 mm | Khoảng cách từ mặt hông đến điểm áp suất |

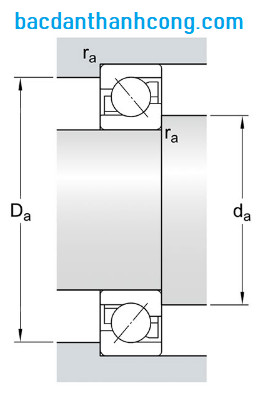

KÍCH THƯỚC MẶT TỰA
da | min. 76 mm | Đường kính mặt tựa trục |
db | min. 76 mm | Đường kính mặt tựa trục |
Da | max. 104 mm | Đường kính mặt tựa gối đỡ |
Db | max. 106 mm | Đường kính mặt tựa gối đỡ |
ra | max. 1 mm | Bán kính góc lượn |
rb | max. 0.6 mm | Bán kính góc lượn |
dn | 85 mm | Vị trí vòi phun đầu |
Dữ liệu tính toán
Tải trọng động cơ bản danh định | C | 52 kN |
Tải trọng tĩnh cơ bản danh định | C0 | 45.5 kN |
Giới hạn tải trọng mỏi | Pu | 1.93 kN |
Tốc độ có thể đạt được đối với bôi trơn bằng mỡ |
| 12 000 r/min |
Tốc độ có thể đạt được đối với bôi trơn bằng dầu-khí |
| 19 000 r/min |
Góc tiếp xúc | α | 15 ° |
Đường kính bi | Dw | 12.7 mm |
Số dãy con lăn | i | 1 |
Số bi | z | 19 |
Lượng mỡ tham khảo | Gref | 8.1 cm³ |
DỰ ỨNG LỰC VÀ ĐỘ CỨNG VỮNG (LƯNG ĐỐI LƯNG, MẶT ĐỐI MẶT)
Dự ứng lực cấp A | GA | 200 N |
Dự ứng lực cấp B | GB | 400 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước B (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) | 111 N/µm | |
Dự ứng lực cấp C | GC | 800 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước C (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) | 156 N/µm | |
Dự ứng lực cấp D | GD | 1 600 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước D (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) |
| 227 N/µm |
Độ cứng dọc trục cho tải trước A (bộ hai thanh giằng quay lưng vào nhau hoặc mặt đối mặt) |
| 81 N/µm |
Hệ số tính toán
Hệ số tính toán | f0 | 15.5 |
Hệ số điều chỉnh dựa trên dãy và kích cỡ ổ lăn | f | 1.12 |
Hệ số điều chỉnh dựa trên góc tiếp xúc | f1 | 1 |
Hệ số điều chỉnh, dự ứng lực cấp A | f2A | 1 |
Hệ số điều chỉnh, dự ứng lực cấp B | f2B | 1.02 |
Hệ số điều chỉnh, dự ứng lực cấp C | f2C | 1.05 |
Hệ số điều chỉnh, dự ứng lực cấp D | f2D | 1.09 |
Hệ số điều chỉnh dành cho ổ lăn hybrid | fHC | 1 |
Khối lượng vòng bi 7014 CD/P4A là 0.6 Kg
Các loại vòng bi bạc đạn SKF 7014
Vòng bi SKF 7014 CD/P4A
Vòng bi SKF S7014 ACBGA/P4A
Vòng bi SKF S7014 ACDGA/P4A
Vòng bi SKF S7014 CD/P4ADBB
Vòng bi SKF S7014 ACDGC/P4A
Vòng bi SKF S7014 CD/P4ADGC
Vòng bi SKF S7014 CD/P4AQBCA
Vòng bi SKF 7014 CE/HCP4AQBCAVG275
Vòng bi SKF 7014 FE/HCDBAGMM3VQ126
Vòng bi SKF 7014 CE/HCDGAVQ126
Vòng bi SKF 7014 ACD/P4ATBTBVJ150
Vòng bi SKF 7014 CE/P4ADBAVT162F2
Vòng bi SKF 7014 CE/HCPA9ADBG5GMM2
Vòng bi SKF 7014 ACEGA/P4
Vòng bi SKF 7014 ACBGA/P4A
Vòng bi SKF 7014 CD/HCP4A
Vòng bi SKF 7014 CD/P4AQBCB
Vòng bi SKF 7014 CD/P4ATBTB
Vòng bi SKF 7014 CD/P4ATBTC
Vòng bi SKF 7014 CDGB/HCP4A
Vòng bi SKF 7014 ACDGB/HCP4A
Vòng bi SKF 7014 ACE/P4A
Vòng bi SKF 7014 CE/HCP4A
Vòng bi SKF 7014 CDGBTP/P4B
Vòng bi SKF 7014 CEGC/HCP4A
Vòng bi SKF 7014 ACE/HCP4ADT
Vòng bi SKF 7014 CEGA/HCPA9A
Vòng bi SKF 7014 FE/HCP4ADGA
Vòng bi SKF 7014 FEGA/HCP4AL
Vòng bi SKF 7014 ACE/HCP4ADGB
Vòng bi SKF 7014 ACE/P4BVG275
Vòng bi SKF 7014 FEGA/HCP4AH1
Vòng bi SKF 7014 ACEGA/HCVQ126
Vòng bi SKF 7014 ACD/P4AQBTBVJ150
Vòng bi SKF 7014 ACDGB/HCP4AVT105
Vòng bi SKF 7014 ACEGA/HCPA9AGMM2
Vòng bi SKF 7014 CE/HCP4ADGAVG275
Vòng bi SKF 7014 ACD/P4ADBBVT105F1
Vòng bi SKF 7014 FE/HCP4AH1DTVK360
Vòng bi SKF 7014 FE/HCPA9ATBTLV036F3
Vòng bi SKF 7014 ACD/P4A
Vòng bi SKF 7014 CDGA/P4A
Vòng bi SKF 7014 ACD/P4ADBB
Vòng bi SKF 7014 ACD/P4ADGC
Vòng bi SKF 7014 ACDGA/HCP4A
Vòng bi SKF 7014 CD/HCP4ADBA
Vòng bi SKF 7014 CD/HCP4ADGA
Vòng bi SKF 7014 ACD/HCP4ADGA
Vòng bi SKF 7014 CD/HCP4AQBCA
Vòng bi SKF 7014 ACEGA/HCP4AL1
Vòng bi SKF 7014 CEGA/P4A
Vòng bi SKF 7014 FEGA/P4A
Vòng bi SKF 7014 FEGA/HCP4A
Vòng bi SKF 7014 CE/HCP4AQBCA
Vòng bi SKF 7014 CE/P4ADGA
Vòng bi SKF 7014 ACD/P4ALDGA
Vòng bi SKF 7014 FD/P4ADBG18
Vòng bi SKF 7014 ACEGA/HCP4AL
Vòng bi SKF 7014 CDGATNHA/P4A
Vòng bi SKF 7014 CE/HCPA9ADBA
Vòng bi SKF 7014 CE/HCPA9ADGA
Vòng bi SKF 7014 ACD/P4ADGC
Vòng bi SKF 7014 ACDGA/HCP4A
Vòng bi SKF 7014 CD/HCP4ADBA
Vòng bi SKF 7014 CD/HCP4ADGA
Vòng bi SKF 7014 ACD/HCP4ADGA
Vòng bi SKF 7014 CD/HCP4AQBCA
Vòng bi SKF 7014 ACEGA/HCP4AL1
Vòng bi SKF 7014 CEGA/P4A
Vòng bi SKF 7014 FEGA/P4A
Vòng bi SKF 7014 FEGA/HCP4A
Vòng bi SKF 7014 CE/HCP4AQBCA
Vòng bi SKF 7014 CE/P4ADGA
Vòng bi SKF 7014 CDGATP/P4B
Vòng bi SKF 7014 CEGA/VQ126
Vòng bi SKF 7014 ACEGA/HCP4A
Vòng bi SKF 7014 CD/P4ADFG15
Vòng bi SKF 7014 CE/HCP4ADGA
Vòng bi SKF 7014 ACE/HCP4ADGA
Vòng bi SKF 7014 FE/HCP4AH1DT
Vòng bi SKF 7014 FE/HCP4AH1DGA
Vòng bi SKF 7014 FDTP/HCP4ALDGA
Vòng bi SKF 7014 FE/HCDGG3VQ672F2
Vòng bi SKF 7014 CE/HCP4AQBCAVG275
Vòng bi SKF 7014 FE/HCDBAGMM3VQ126
Vòng bi SKF 7014 CE/HCDGAVQ126
Vòng bi SKF 7014 ACD/P4ATBTBVJ150
Vòng bi SKF 7014 CE/P4ADBAVT162F2
Vòng bi SKF 7014 CE/HCPA9ADBG5GMM2
Vòng bi SKF 7014 ACEGA/P4
Vòng bi SKF 7014 ACD/P4AQGC
Vòng bi SKF 7014 CDGATP/P4B
Vòng bi SKF 7014 CEGA/VQ126
Vòng bi SKF 7014 ACEGA/HCP4A
Vòng bi SKF 7014 CD/P4ADFG15
Vòng bi SKF 7014 CE/HCP4ADGA
Vòng bi SKF 7014 ACE/HCP4ADGA
Vòng bi SKF 7014 FE/HCP4AH1DT
Vòng bi SKF 7014 FE/HCP4AH1DGA
Vòng bi SKF 7014 FDTP/HCP4ALDGA
Vòng bi SKF 7014 FE/HCDGG3VQ672F2
Vòng bi SKF 7014 CE/HCP4AQBCAVG275
Vòng bi SKF 7014 FE/HCDBAGMM3VQ126
Vòng bi SKF 7014 FE/HCPA9ADBG2V036F3
Vòng bi SKF 7014 CDGC/P4A
Vòng bi SKF 7014 ACD/P4ADT
Vòng bi SKF 7014 ACDGB/P4A
Vòng bi SKF 7014 CD/P4ADBA
Vòng bi SKF 7014 CD/P4ADBB
Vòng bi SKF 7014 CD/P4ADBC
Vòng bi SKF 7014 ACD/P4ADBC
Vòng bi SKF 7014 ACD/P4ADGA
Vòng bi SKF 7014 CD/P4AQBCA
Vòng bi SKF 7014 CDGA/HCP4A
Vòng bi SKF 7014 ACD/P4AQBTA
Vòng bi SKF 7014 ACD/P4ATBTB
Vòng bi SKF 7014 ACD/P4ATBTC
Vòng bi SKF 7014 CEGA/HCP4A
Vòng bi SKF 7014 CE/HCP4ADBA
Vòng bi SKF 7014 CEGB/P4A
Vòng bi SKF 7014 ACEGB/P4A
Vòng bi SKF 7014 ACE/P4ADGB
Vòng bi SKF 7014 ACE/P4AQGA
Vòng bi SKF 7014 ACDGATP/P4B
Vòng bi SKF 7014 CE/HCP4ADGB
Vòng bi SKF 7014 CE/HCP4ALDT
Vòng bi SKF 7014 ACDGA/HCP4AL
Vòng bi SKF 7014 CEGA/HCVQ075
Vòng bi SKF 7014 FD/HCP4ALDGA
Vòng bi SKF 7014 ACD/QBTBVJ226
Vòng bi SKF 7014 ACEGA/HCP4AH1
Vòng bi SKF 7014 CC/HCDBAVQ253
Vòng bi SKF 7014 CEGA/P4BVG275
Vòng bi SKF 7014 CEGA/HCP4BVG275
Vòng bi SKF 7014 FE/HCP4AL1DTVK360
Vòng bi SKF 7014 ACD/P4ATBTBVT105F1
Vòng bi SKF S7014 ACDGB/HCP4A
Vòng bi SKF S7014 CD/P4A
Vòng bi SKF S7014 ACD/P4A
Vòng bi SKF S7014 CDGC/P4A
Vòng bi SKF S7014 CDGA/P4A
Vòng bi SKF S7014 CDGB/P4A
Vòng bi SKF S7014 CD/P4ADBC
Vòng bi SKF S7014 CD/P4ADBA
Vòng bi SKF S7014 CD/P4ADBA
Vòng bi SKF S7014 CD/P4ADGA
Vòng bi SKF S7014 CDGA/HCP4A
Vòng bi SKF S7014 ACD/P4ADGA
Vòng bi SKF S7014 ACD/P4ADBB
Vòng bi SKF S7014 ACD/P4ATBTB
Vòng bi SKF S7014 ACD/P4AQBTC
Vòng bi SKF S7014 ACD/P4AQBCC
Vòng bi SKF S7014 ACDGA/HCP4A
Vòng bi SKF S7014 CD/HCP4ADGA
Vòng bi SKF S7014 ACD/PA9AQBCB
Vòng bi SKF S7014 CD/HCP4AQBCA
Vòng bi SKF S7014 ACBGA/HCP4A
Vòng bi SKF S7014 CE/P4A
Vòng bi SKF S7014 CEGA/P4A
Vòng bi SKF S7014 FWG/HCP4
Vòng bi SKF S7014 FEGB/P4A
Vòng bi SKF S7014 ACEGB/P4A
Vòng bi SKF S7014 ACE/HCP4A
Vòng bi SKF S7014 CE/P4ADGA
Vòng bi SKF S7014 FE/P4ADBA
Vòng bi SKF S7014 ACEGA/P4A
Vòng bi SKF S7014 CE/P4ADBA
Vòng bi SKF S7014 CEGA/HCP4A
Vòng bi SKF S7014 CE/P4AQBCA
Vòng bi SKF S7014 ACE/P4ADBB
Vòng bi SKF S7014 FEGA/HCP4A
Vòng bi SKF S7014 ACDGB/VQ253
Vòng bi SKF S7014 ACEGA/HCP4A
Vòng bi SKF S7014 CE/HCP4ADGA
Vòng bi SKF S7014 FE/HCP4ADBA
Vòng bi SKF S7014 FE/HCP4ADGA
Vòng bi SKF S7014 ACDGA/VQ6486
Vòng bi SKF S7014 CEGA/HCVQ126
Vòng bi SKF S7014 ACB/HCP4ADGA
Vòng bi SKF S7014 ACE/HCP4ADGA
Vòng bi SKF S7014 CE/HCPA9ADGA
Vòng bi SKF S7014 ACE/HCPA9ADGA
Vòng bi SKF S7014 FE/P4ADTVK360
Vòng bi SKF S7014 CD/P4ADBAVT395
Vòng bi SKF S7014 FE/HCP4DGAVG287
Vòng bi SKF S7014 ACDT/P4ADBBVQ731
Vòng bi SKF S7014 ACE/HCP4ADTVK360
Vòng bi SKF S7014 ACEGA/HCP4BVG275
Vòng bi SKF S7014 CE/HCP4ADGAVG275
Vòng bi SKF S7014 ACD/HCP4ADBAVT395
Vòng bi SKF S7014 ACDTP/P4ADBBVQ731
Các loại vòng bi 7014 NSK
Vòng bi NSK 7014 CTYNSULP4
Vòng bi NSK 7014 CTYNDBLP5
Vòng bi NSK 7014 A5TRSULP3
Vòng bi NSK 7014 A5TYNSULP4
Các loại vòng bi 7014 FAG
Vòng bi FAG 7014-C-T-P5S-UL
Vòng bi FAG HCB7014 C-2RSDT-P4S-UL
Vòng bi FAG 7014-ACDGA-P4
Vòng bi FAG XCS7014-E-T-P4S-UL
Vòng bi FAG B7014-E-T-P4S-UM
Vòng bi FAG HS7014-E-T-P4S-UL
Vòng bi FAG HSS7014-E-T-P4S-UL
Vòng bi FAG 7014 CTP4UL
Các loại vòng bi 7014 Koyo, NTN, Nachi
Vòng bi Koyo 7014-FY
Vòng bi Koyo 7014-CDT-FY
Vòng bi Koyo 7014 CDB
Vòng bi Koyo 7014-PA-GL
Vòng bi Koyo 7014-C-5GLFGP4
Vòng bi NTN 7014 UCDB/GNP4
Vòng bi NTN 7014 UCG/GNP4
Vòng bi NACHI 7014 CYDU/P4
Vòng bi NACHI 7014 CY/P5
Vòng bi NACHI 7014 CYDU/GLP4
Vòng bi NACHI 7014 C/DF
Xem thêm:
Vòng bi bạc đạn tiếp xúc góc tốc độ cao của NSK
Sự bố trí vòng bi tiếp xúc góc của bạc đạn SKF
Bảng tra thông số vòng bi bạc đạn tiếp xúc góc 1 dãy tốc độ cao
Địa chỉ bán bạc đạn 7014 SKF TIMKEN FAG NTN NSK KOYO IKO NACHI chính hãng, uy tín, giá tốt
BẠC ĐẠN THÀNH CÔNG là đơn vị chuyên nhập khẩu phân phối vòng bi 7014 của các hàng SKF, TIMKEN, FAG, NTN, NSK, KOYO, IKO, NACHI… Với kinh nghiệm hơn 10 năm trong ngành, chúng tôi tự tin sẽ mang đến cho khách hàng những sản phẩm vòng bi bạc đạn chính hãng với giá cả hợp lý nhất.
