Vòng bi bạc đạn 7004 CD/P4A SKF FAG NSK NTN TIMKEN KOYO NACHI Thông số, kích thước. 20x42x12mm
Vòng bi bạc đạn 7004 CD/P4A SKF gì?
Vòng bi bạc đạn 7004 CD/P4A (d= 20 mm, D= 42 mm, B= 12 mm, khối lượng 0.068 Kg) là vòng bi tiếp xúc góc một hàng, siêu chính xác, công suất cao này, với góc tiếp xúc 15°, chịu được tải trọng hướng tâm và hướng trục tác động đồng thời, trong đó tải trọng dọc trục chỉ tác động theo một hướng. Chúng được thiết kế để chứa tải nặng ở tốc độ tương đối cao trong điều kiện nhiệt độ hoạt động từ thấp đến trung bình.
Đặc tính của vòng bi bạc đạn 7004
Độ chính xác chạy rất cao
Khả năng chịu tải rất cao
Tốc độ và độ cứng tương đối cao
Thông số kỹ thuật của vòng bi bạc đạn 7004 CD/P4A SKF FAG NSK NTN TIMKEN KOYO IKO
Universal matching bearing(s) | No |
Kích thước vòng bi bạc đạn 7004 CD/P4A
(d= 20 mm, D= 42 mm, B= 12 mm)
d | 20 mm | Đường kính lỗ |
D | 42 mm | Đường kính ngoài |
B | 12 mm | Chiều rộng |
d1 | 27.1 mm | Đường kính vai vòng trong (mặt hông lớn) |
d2 | 27.1 mm | Đường kính vai vòng trong (mặt hông nhỏ) |
D1 | 34.8 mm | Đường kính vai vòng ngoài (mặt hông lớn) |
r1,2 | min. 0.6 mm | Kích thước góc lượn (mặt hông lớn) |
r3,4 | min. 0.3 mm | Kích thước góc lượn (mặt hông nhỏ) |
a | 10.2 mm | Khoảng cách từ mặt hông đến điểm áp suất |

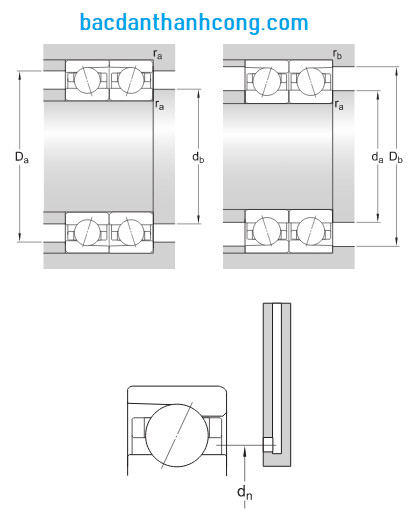

KÍCH THƯỚC MẶT TỰA
da | min. 23.2 mm | Đường kính mặt tựa trục |
db | min. 23.2 mm | Đường kính mặt tựa trục |
Da | max. 38.8 mm | Đường kính mặt tựa gối đỡ |
Db | max. 40 mm | Đường kính mặt tựa gối đỡ |
ra | max. 0.6 mm | Bán kính góc lượn |
rb | max. 0.3 mm | Bán kính góc lượn |
dn | 28.4 mm | Vị trí vòi phun đầu |
Dữ liệu tính toán
Tải trọng động cơ bản danh định | C | 8.71 kN |
Tải trọng tĩnh cơ bản danh định | C0 | 4.3 kN |
Giới hạn tải trọng mỏi | Pu | 0.18 kN |
Tốc độ có thể đạt được đối với bôi trơn bằng mỡ |
| 43 000 r/min |
Tốc độ có thể đạt được đối với bôi trơn bằng dầu-khí |
| 63 000 r/min |
Góc tiếp xúc | α | 15 ° |
Đường kính bi | Dw | 6.35 mm |
Số dãy con lăn | i | 1 |
Số bi | z | 12 |
Lượng mỡ tham khảo | Gref | 0.9 cm³ |
DỰ ỨNG LỰC VÀ ĐỘ CỨNG VỮNG (LƯNG ĐỐI LƯNG, MẶT ĐỐI MẶT)
Dự ứng lực cấp A | GA | 35 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước A (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) |
| 23 N/µm |
Dự ứng lực cấp B | GB | 70 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước B (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) | 30 N/µm | |
Dự ứng lực cấp C | GC | 140 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước C (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) | 42 N/µm | |
Dự ứng lực cấp D | GD | 280 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước D (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) |
| 50 N/µm |
Hệ số tính toán
Hệ số tính toán | f0 | 9.2 |
Hệ số điều chỉnh dựa trên dãy và kích cỡ ổ lăn | f | 1.03 |
Hệ số điều chỉnh dựa trên góc tiếp xúc | f1 | 1 |
Hệ số điều chỉnh, dự ứng lực cấp A | f2A | 1 |
Hệ số điều chỉnh, dự ứng lực cấp B | f2B | 1.02 |
Hệ số điều chỉnh, dự ứng lực cấp C | f2C | 1.05 |
Hệ số điều chỉnh, dự ứng lực cấp D | f2D | 1.09 |
Hệ số điều chỉnh dành cho ổ lăn hybrid | fHC | 1 |
Khối lượng vòng bi 7004 CD/P4A là 0.068 Kg
Các loại vòng bi bạc đạn SKF 7004
Vòng bi SKF 7004 CD/P4A
Vòng bi SKF 7004 CDGB/P4A
Vòng bi SKF 7004 ACD/P4ADBB
Vòng bi SKF 7004 CDGC/P4A
Vòng bi SKF 7004 ACD/HCP4A
Vòng bi SKF 7004 ACE/HCP4A
Vòng bi SKF 7004 CE/P4ADGB
Vòng bi SKF 7004 ACE/P4ADGA
Vòng bi SKF 7004 CE/DTVQ126
Vòng bi SKF 7004 CEGA/HCVQ126
Vòng bi SKF 7004 ACD/P4ADBCGMM
Vòng bi SKF 7004 CE/HCDGAVQ126
Vòng bi SKF 7004 CE/HCP4ADBAV031F1
Vòng bi SKF 7004 FE/HCPA9AH1DTVK360
Vòng bi SKF 7004 ACD/PA9A
Vòng bi SKF 7004 ACDGA/P4A
Vòng bi SKF 7004 ACD/P4ADBA
Vòng bi SKF 7004 CEGA/P4A
Vòng bi SKF 7004 CD/P4ADBB
Vòng bi SKF 7004 CEGA/HCP4A
Vòng bi SKF 7004 ACD/P4ATBTC
Vòng bi SKF 7004 CE/HCP4ADT
Vòng bi SKF 7004 CDG/P4AG5
Vòng bi SKF 7004 ACD/P4ADBD
Vòng bi SKF 7004 CE/PA9ADGA
Vòng bi SKF 7004 FEGA/HCP4A
Vòng bi SKF 7004 CE/DGAVQ126
Vòng bi SKF 7004 CE/HCPA9ADT
Vòng bi SKF 7004 FE/HCP4ADGA
Vòng bi SKF 7004 CEGA/HCP4AH1
Vòng bi SKF 7004 FE/HCP4AH1DT
Vòng bi SKF 7004 CD/P4ADBBGMM3
Vòng bi SKF 7004 FE/HCD8H1DTV011
Vòng bi SKF 7004 ACD/P4A
Vòng bi SKF 7004 ACD/P4ADGA
Vòng bi SKF 7004 CDGA/P4A
Vòng bi SKF 7004 ACD/P4ADGB
Vòng bi SKF 7004 CDGA/HCP4A
Vòng bi SKF 7004 ACDGA/HCP4A
Vòng bi SKF 7004 CE/P4A
Vòng bi SKF 7004 CE/P4ADBA
Vòng bi SKF 7004 CE/PA9ADT
Vòng bi SKF 7004 CE/HCP4ADGA
Vòng bi SKF 7004 FEGA/HCP4AH1
Vòng bi SKF 7004 CD/P4ADBA
Vòng bi SKF 7004 CD/P4ADGA
Vòng bi SKF 7004 CD/P4ADGB
Vòng bi SKF 7004 ACD/PA9ADBC
Vòng bi SKF 7004 CE/HCP4ADGA
Vòng bi SKF 7004 FEGA/HCP4AH1
Vòng bi SKF 7004 CE/HCP4A
Vòng bi SKF 7004 CEGB/P4A
Vòng bi SKF 7004 ACEGA/P4A
Vòng bi SKF 7004 ACD/P4ATGB
Vòng bi SKF 7004 CEGB/HCP4A
Vòng bi SKF 7004 ACEGA/HCP4A
Vòng bi SKF 7004 CE/HCPA9ADGA
Vòng bi SKF 7004 FE/HCP4ADGAGMM0
Vòng bi SKF 7004 CD/P4ADBA
Vòng bi SKF 7004 CD/P4ADGA
Vòng bi SKF 7004 CD/P4ADGB
Vòng bi SKF 7004 ACD/PA9ADBC
Vòng bi SKF 7004 ACDGC/P4A
Vòng bi SKF 7004 CD/P4ADBC
Vòng bi SKF 7004 ACD/P4ADGC
Vòng bi SKF 7004 CE/HCP4ADBA
Vòng bi SKF 7004 CD/P4AH
Vòng bi SKF 7004 CE/P4ADGA
Vòng bi SKF 7004 CE/HCP4AH1
Vòng bi SKF 7004 CEGA/VQ126
Vòng bi SKF 7004 CD/P4ADBG2GMM
Vòng bi SKF 7004 FE/HCPA9AH1DT
Vòng bi SKF 7004 FE/HCPA9ADTGMM2
Vòng bi SKF S7004 ACD/P4A
Vòng bi SKF S7004 CDGB/P4A
Vòng bi SKF S7004 CDGA/P4A
Vòng bi SKF S7004 ACDGC/P4A
Vòng bi SKF S7004 ACDGA/P4A
Vòng bi SKF S7004 ACDGB/P4A
Vòng bi SKF S7004 CDGA/HCP4A
Vòng bi SKF S7004 ACDGA/HCP4A
Vòng bi SKF S7004 CEGA/HCP4A
Vòng bi SKF S7004 ACEGA/HCP4A
Vòng bi SKF S7004 CEGA/P4A
Vòng bi SKF S7004 CE/HCP4A
Vòng bi SKF S7004 CEGB/P4A
Vòng bi SKF S7004 ACEGA/P4A
Vòng bi SKF S7004 CE/P4ADBA
Vòng bi SKF S7004 CE/P4ADGA
Vòng bi SKF S7004 CE/P4AQBCA
Vòng bi SKF S7004 CE/HCP4ADT
Vòng bi SKF S7004 FEGA/HCP4A
Vòng bi SKF S7004 ACE/HCP4ADT
Vòng bi SKF S7004 CE/HCP4ADGA
Vòng bi SKF S7004 CE/HCP4ADBB
Vòng bi SKF S7004 CE/HCP4ADBA
Vòng bi SKF S7004 CE/HCP4ADBG0
Vòng bi SKF S7004 CE/HCPA9ADGA
Vòng bi SKF S7004 CEGA/HCVQ126
Vòng bi SKF S7004 CDGA/HCP4AVT395
Vòng bi SKF V7004 FE/PA9AH1DTVK360
Các loại vòng bi 7004 NSK
Vòng bi NSK 7004CTYNSULP4
Vòng bi NSK 7004-CBD/P5
Vòng bi NSK 7004B
Vòng bi NSK 7004BW
Vòng bi NSK 7004CTYNDULP4
Vòng bi NSK 7004 CSN24TRDUMP3
Vòng bi NSK 7004A
Vòng bi NSK 7004AW
Vòng bi bạc đạn FAG 7004
Vòng bi FAG 7004-B-XL-2RS-TVP
Vòng bi FAG B7004-CT-P4S-UL
Vòng bi FAG 7004 C/P4
Vòng bi FAG 7005-B-2RS-TVP
