Vòng bi bạc đạn 7001 CD/P4A SKF FAG NSK NTN TIMKEN KOYO NACHI Thông số, kích thước. 12x28x8mm
Vòng bi bạc đạn 7001 CD/P4A SKF gì?
Vòng bi bạc đạn 7001 CD/P4A (d= 12 mm, D= 28 mm, B= 8 mm, khối lượng 0.021 Kg) là vòng bi tiếp xúc góc một hàng, siêu chính xác, công suất cao này, với góc tiếp xúc 15°, chịu được tải trọng hướng tâm và hướng trục tác động đồng thời, trong đó tải trọng dọc trục chỉ tác động theo một hướng. Chúng được thiết kế để chứa tải nặng ở tốc độ tương đối cao trong điều kiện nhiệt độ hoạt động từ thấp đến trung bình.
Đặc tính của vòng bi bạc đạn 7001
Độ chính xác chạy rất cao
Khả năng chịu tải rất cao
Tốc độ và độ cứng tương đối cao
Thông số kỹ thuật của vòng bi bạc đạn 7001 CD/P4A SKF FAG NSK NTN TIMKEN KOYO IKO
Universal matching bearing(s) | No |
Kích thước vòng bi bạc đạn 7001 CD/P4A
(d= 12 mm, D= 28 mm, B= 8 mm)
d | 12 mm | Đường kính lỗ |
D | 28 mm | Đường kính ngoài |
B | 8 mm | Chiều rộng |
d1 | 17.1 mm | Đường kính vai vòng trong (mặt hông lớn) |
d2 | 17.1 mm | Đường kính vai vòng trong (mặt hông nhỏ) |
D1 | 22.9 mm | Đường kính vai vòng ngoài (mặt hông lớn) |
r1,2 | min. 0.3 mm | Kích thước góc lượn (mặt hông lớn) |
r3,4 | min. 0.2 mm | Kích thước góc lượn (mặt hông nhỏ) |
a | 6.7 mm | Khoảng cách từ mặt hông đến điểm áp suất |

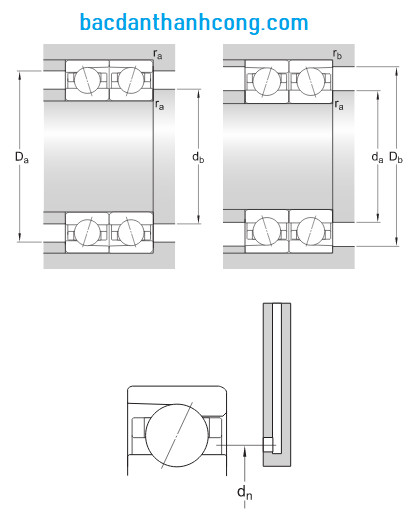

KÍCH THƯỚC MẶT TỰA
da | min.14 mm | Đường kính mặt tựa trục |
db | min.14 mm | Đường kính mặt tựa trục |
Da | max. 26 mm | Đường kính mặt tựa gối đỡ |
Db | max. 26.6 mm | Đường kính mặt tựa gối đỡ |
ra | max. 0.3 mm | Bán kính góc lượn |
rb | max. 0.2 mm | Bán kính góc lượn |
dn | 18 mm | Vị trí vòi phun đầu |
Dữ liệu tính toán
Tải trọng động cơ bản danh định | C | 4.49 kN |
Tải trọng tĩnh cơ bản danh định | C0 | 1.9 kN |
Giới hạn tải trọng mỏi | Pu | 0.08 kN |
Tốc độ có thể đạt được đối với bôi trơn bằng mỡ |
| 67 000 r/min |
Tốc độ có thể đạt được đối với bôi trơn bằng dầu-khí |
| 100 000 r/min |
Góc tiếp xúc | α | 25 ° |
Đường kính bi | Dw | 4.762 mm |
Số dãy con lăn | i | 1 |
Số bi | z | 10 |
Lượng mỡ tham khảo | Gref | 0.27 cm³ |
DỰ ỨNG LỰC VÀ ĐỘ CỨNG VỮNG (LƯNG ĐỐI LƯNG, MẶT ĐỐI MẶT)
Dự ứng lực cấp A | GA | 15 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước A (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) |
| 14 N/µm |
Dự ứng lực cấp B | GB | 30 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước B (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) |
| 18 N/µm |
Dự ứng lực cấp C | GC | 60 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước C (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) |
| 25 N/µm |
Dự ứng lực cấp D | GD | 120 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước D (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) |
| 35 N/µm |
HỆ SỐ TÍNH TOÁN
Hệ số tính toán | f0 | 8.7 |
Hệ số điều chỉnh dựa trên dãy và kích cỡ ổ lăn | f | 1.03 |
Hệ số điều chỉnh dựa trên góc tiếp xúc | f1 | 1 |
Hệ số điều chỉnh, dự ứng lực cấp A |
| 1 |
Hệ số điều chỉnh, dự ứng lực cấp B | f2B | 1.02 |
Hệ số điều chỉnh, dự ứng lực cấp C | f2C | 1.05 |
Hệ số điều chỉnh, dự ứng lực cấp D | f2D | 1.09 |
Hệ số điều chỉnh dành cho ổ lăn hybrid | fHC | 1 |
Khối lượng vòng bi 7001 CD/P4A là 0.021 Kg
Các loại vòng bi bạc đạn SKF 7001
Vòng bi SKF 7001 CD/P4A
Vòng bi SKF 7001 CD/HCP4A
Vòng bi SKF 7001 CDGA/HCP4A
Vòng bi SKF 7001 ACEGB/P4A
Vòng bi SKF 7001 CEGA/HCP4A
Vòng bi SKF 7001 CE/HCP4ADGA
Vòng bi SKF 7001 CE/HCP4ADGB
Vòng bi SKF 7001 CE/HCPA9ADGA
Vòng bi SKF 7001 CE/HCP4ADBAGMM2
Vòng bi SKF 7001 ACD/P4A
Vòng bi SKF 7001 ACDGA/P4A
Vòng bi SKF 7001 CDGB/P4A
Vòng bi SKF 7001 ACD/P4ADFC
Vòng bi SKF 7001 ACD/P4ADGB
Vòng bi SKF 7001 CE/PA9ADGA
Vòng bi SKF 7001 CE/P4A
Vòng bi SKF 7001 CEGA/P4A
Vòng bi SKF 7001 ACEGB/HCP4A
Vòng bi SKF 7001 CEGA/HCVQ126
Vòng bi SKF 7001 CE/HCPA9ADGAVE393
Vòng bi SKF 7001 CD/PA9A
Vòng bi SKF 7001 CD/HCP4ADGA
Vòng bi SKF 7001 ACDGB/P4A
Vòng bi SKF 7001 CD/P4ADBB
Vòng bi SKF 7001 CD/P4ADGA
Vòng bi SKF 7001 ACDGA/HCP4A
Vòng bi SKF 7001 CE/HCP4A
Vòng bi SKF 7001 CE/P4ADGA
Vòng bi SKF 7001 CEGA/PA9A
Vòng bi SKF 7001 CD/P4ADBBVK353
Vòng bi SKF 7001 CEGA/HCP4AGMM1
Vòng bi SKF 7001 CD/P4ADFCVT162F2
Vòng bi SKF 7001 CDGC/P4A
Vòng bi SKF 7001 CD/P4ADGB
Vòng bi SKF 7001 ACD/P4ADBC
Vòng bi SKF 7001 CDGA/P4A
Vòng bi SKF 7001 ACD/P4ADGA
Vòng bi SKF 7001 CEGA/HCPA9A
Vòng bi SKF 7001 ACDGC/P4A
Vòng bi SKF 7001 CD/HCPA9A
Vòng bi SKF 7001 CD/P4ADBC
Vòng bi SKF 7001 ACD/P4ADBA
Vòng bi SKF 7001 CDGA/HCPA9A
Vòng bi SKF 7001 ACDGD/P4A
Vòng bi SKF 7001 CD/P4ADBG8
Vòng bi SKF 7001 CE/DTVQ126
Vòng bi SKF S7001 ACE/P4A
Vòng bi SKF S7001 CE/HCP4A
Vòng bi SKF S7001 CEGA/P4A
Vòng bi SKF S7001 CEGB/P4A
Vòng bi SKF S7001 ACEGA/P4A
Vòng bi SKF S7001 ACEGC/P4A
Vòng bi SKF S7001 CE/P4ADGA
Vòng bi SKF S7001 CEGB/HCP4A
Vòng bi SKF S7001 FEGA/HCP4A
Vòng bi SKF S7001 CEGA/HCP4A
Vòng bi SKF S7001 ACEGA/HC
Vòng bi SKF S7001 CE/HCPA9AVR636
Các loại vòng bi bạc đạn 7001 NSK FAG Koyo NACHI
Vòng bi NSK 7001A
Vòng bi NSK 7001AW
Vòng bi NSK 7001B
Vòng bi NSK 7001CTYNDBLP4
Vòng bi NSK 7001CTYNDBLP5
Vòng bi FAG 7001
Vòng bi Koyo 7001
Vòng bi NACHI 7001 CY
