Vòng bi bạc đạn 7000 CD/P4A SKF FAG NSK NTN TIMKEN KOYO NACHI Thông số, kích thước. 10x26x8mm
Vòng bi bạc đạn 7000 ACD/P4A SKF gì?
Vòng bi bạc đạn 7000 ACD/P4A (d= 10 mm, D= 26 mm, B= 8 mm, khối lượng 0.019 Kg) là vòng bi tiếp xúc góc một hàng, siêu chính xác, công suất cao này, với góc tiếp xúc 25°, chịu tải trọng hướng tâm và hướng trục tác động đồng thời, trong đó tải trọng dọc trục chỉ tác động theo một hướng. Chúng được thiết kế để chứa tải nặng ở tốc độ tương đối cao trong điều kiện nhiệt độ hoạt động từ thấp đến trung bình.
Đặc tính của vòng bi bạc đạn 7000
Độ chính xác chạy rất cao
Khả năng chịu tải rất cao
Tốc độ và độ cứng tương đối cao
Thông số kỹ thuật của vòng bi bạc đạn 7000 ACD/P4A SKF FAG NSK NTN TIMKEN KOYO IKO NACHI
Universal matching bearing(s) | No |
Kích thước vòng bi bạc đạn 7000 ACD/P4A
(d= 10 mm, D= 26 mm, B= 8 mm)
d | 10 mm | Đường kính lỗ |
D | 26 mm | Đường kính ngoài |
B | 8 mm | Chiều rộng |
d1 | 15.1 mm | Đường kính vai vòng trong (mặt hông lớn) |
d2 | 15.1 mm | Đường kính vai vòng trong (mặt hông nhỏ) |
D1 | 20.9 mm | Đường kính vai vòng ngoài (mặt hông lớn) |
r1,2 | min. 0.3 mm | Kích thước góc lượn (mặt hông lớn) |
r3,4 | min. 0.2 mm | Kích thước góc lượn (mặt hông nhỏ) |
a | 8.3 mm | Khoảng cách từ mặt hông đến điểm áp suất |

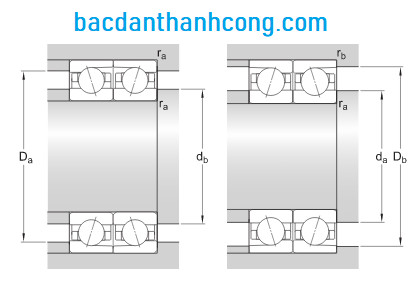

KÍCH THƯỚC MẶT TỰA
da | min.12 mm | Đường kính mặt tựa trục |
db | min.12 mm | Đường kính mặt tựa trục |
Da | max. 24 mm | Đường kính mặt tựa gối đỡ |
Db | max. 24.6 mm | Đường kính mặt tựa gối đỡ |
ra | max. 2 mm | Bán kính góc lượn |
rb | max. 1 mm | Bán kính góc lượn |
dn | 16 mm | Vị trí vòi phun đầu |
Dữ liệu tính toán
Tải trọng động cơ bản danh định | C | 3.97 kN |
Tải trọng tĩnh cơ bản danh định | C0 | 1.6 kN |
Giới hạn tải trọng mỏi | Pu | 0.067 kN |
Tốc độ có thể đạt được đối với bôi trơn bằng mỡ |
| 67 000 r/min |
Tốc độ có thể đạt được đối với bôi trơn bằng dầu-khí |
| 100 000 r/min |
Góc tiếp xúc | α | 25 ° |
Đường kính bi | Dw | 4.762 mm |
Số dãy con lăn | i | 1 |
Số bi | z | 9 |
Lượng mỡ tham khảo | Gref | 0.24 cm³ |
DỰ ỨNG LỰC VÀ ĐỘ CỨNG VỮNG (LƯNG ĐỐI LƯNG, MẶT ĐỐI MẶT)
Dự ứng lực cấp A | GA | 25 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước A (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) | 32 N/µm | |
Dự ứng lực cấp B | GB | 50 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước B (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) | 41 N/µm | |
Dự ứng lực cấp C | GC | 100 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước C (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) | 54 N/µm | |
Dự ứng lực cấp D | GD | 200 N |
Độ cứng vững dọc trục dành cho tải trọng đặt trước D (cụm hai vòng bi lưng đối lưng hoặc mặt đối mặt) | 71 N/µm |
HỆ SỐ TÍNH TOÁN
Hệ số điều chỉnh dựa trên dãy và kích cỡ ổ lăn | f | 1.03 |
Hệ số điều chỉnh dựa trên góc tiếp xúc | f1 | 0.99 |
Hệ số điều chỉnh, dự ứng lực cấp A | f2A | 1 |
Hệ số điều chỉnh, dự ứng lực cấp B | f2B | 1.02 |
Hệ số điều chỉnh, dự ứng lực cấp C | f2C | 1.05 |
Hệ số điều chỉnh, dự ứng lực cấp D | f2D | 1.08 |
Hệ số điều chỉnh dành cho ổ lăn hybrid | fHC | 1 |
Trị số giới hạn | e | 0.68 |
Hệ số tải dọc trục (một dãy, nối tiếp) | Y2 | 0.87 |
Hệ số tải dọc trục (một dãy, nối tiếp) | Y0 | 0.38 |
Hệ số tải hướng tâm (một dãy, nối tiếp) | X2 | 0.41 |
Hệ số tải dọc trục (lưng đối lưng, mặt đối mặt) | Y1 | 0.92 |
Hệ số tải dọc trục (lưng đối lưng, mặt đối mặt) | Y2 | 1.41 |
Hệ số tải dọc trục (lưng đối lưng, mặt đối mặt) | Y0 | 0.76 |
Hệ số tải hướng tâm (lưng đối lưng, mặt đối mặt) | X2 | 0.67 |
Khối lượng vòng bi 7000 ACD/P4A là 0.019 Kg
Các loại vòng bi bạc đạn SKF 7000
Vòng bi SKF 7000 CD/P4A
Vòng bi SKF 7000 CE/P4A
Vòng bi SKF 7000 CD/P4ADBA
Vòng bi SKF 7000 ACD/P4ADGA
Vòng bi SKF 7000 CDGB/P4A
Vòng bi SKF 7000 ACEGA/P4A
Vòng bi SKF 7000 CE/HCP4A
Vòng bi SKF 7000 ACEGA/P4A
Vòng bi SKF 7000 CDGA/P4A
Vòng bi SKF 7000 CDGA/HCP4A
Vòng bi SKF 7000 ACD/HCP4A
Vòng bi SKF 7000 ACDGA/P4A
Vòng bi SKF 7000 CE/HCPA9ADGA
Vòng bi SKF 7000 CD/P4ADGA
Vòng bi SKF 7000 CD/HCP4ADGA
Vòng bi SKF 7000 CDGC/P4A
Vòng bi SKF 7000 CD/P4ADBB
Vòng bi SKF 7000 CD/P4ADGC
Vòng bi SKF 7000 CEGA/P4A
Vòng bi SKF 7000 ACD/P4A
Vòng bi SKF 7000 CEGB/HCP4A
Vòng bi SKF 7000 CD/HCP4A
Vòng bi SKF 7000 ACDGB/P4A
Vòng bi SKF 7000 ACDGC/P4A
Vòng bi SKF 7000 CD/P4ADGB
Vòng bi SKF 7000 CE/P4AH
Vòng bi SKF 7000 CEGA/HCP4A
Vòng bi SKF 7000 CE/HCP4ADGA
Vòng bi SKF 7000 CEGA/HCPA9A
Vòng bi SKF 7000 CD/P4ADBCVT105F2
Vòng bi SKF 7000 CD/P4ADFCVT162F2
Vòng bi SKF 7000 CEGA/HCPA9AVR521
Các loại vòng bi bạc đạn 7000 NSK
Vòng bi NSK 7000A
Vòng bi NSK 7000AW
Vòng bi NSK 7000A5TRSULP3
Vòng bi NSK 7000B
Vòng bi NSK 7000CTYNSULP4
Các loại vòng bi bạc đạn 7000 FAG
Vòng bi FAG B7000-C-2RSD-T-P4S-UL
Vòng bi FAG 7000 CD/P4
Vòng bi FAG HC7000-E-T-P4S-UL
Các loại vòng bi bạc đạn 7000 Koyo
Vòng bi Koyo 7000 FY
Các loại vòng bi bạc đạn 7000 NACHI
Vòng bi NACHI 7000 CY
Vòng bi NACHI 7000 C
