Vòng bi bạc đạn 70/600 AGMB SKF FAG NSK NTN TIMKEN KOYO NACHI Thông số, kích thước. 600x870x118 mm
Vòng bi bạc đạn 70/600 AGMB SKF gì?

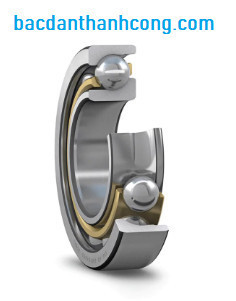

Vòng bi bạc đạn 70/600 AGMB (d= 600 mm, D= 870 mm, B= 118 mm, khối lượng 236 kg) là vòng bi tiếp xúc góc một hàng có thể chịu tải trọng hướng tâm và hướng trục tác động đồng thời, trong đó tải trọng hướng trục chỉ tác động theo một hướng. Chúng có thể hoạt động ở tốc độ cao và tùy thuộc vào biến thể, thậm chí là tốc độ rất cao. Chúng phù hợp hơn so với ổ bi rãnh sâu để hỗ trợ các lực dọc trục lớn tác động theo một hướng.
Đặc tính của vòng bi bạc đạn 70/600
Khả năng tốc độ cao
Chứa tải trọng hướng tâm tương đối cao và tải trọng trục đơn phương lớn.
Thông số kỹ thuật của vòng bi bạc đạn 70/600 AGMB SKF FAG NSK NTN TIMKEN KOYO IKO

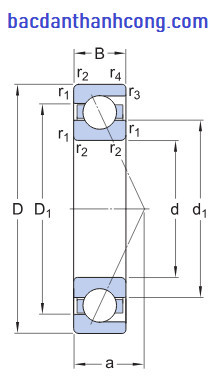

Kích thước vòng bi bạc đạn 70/600 AGMB
(d= 600 mm, D= 870 mm, B= 118 mm)
d | 600 mm | Đường kính lỗ |
D | 870 mm | Đường kính ngoài |
B | 118 mm | Chiều rộng |
d1 | ≈ 693 mm | Đường kính vai vòng trong (mặt hông lớn) |
D1 | ≈ 779.4 mm | Đường kính vai vòng ngoài (mặt hông lớn) |
a | 271 mm | Khoảng cách mặt hông đến điểm áp suất |
r1,2 | min. 6 mm | Kích thước góc lượn |
r3,4 | min. 3 mm | Kích thước góc lượn |

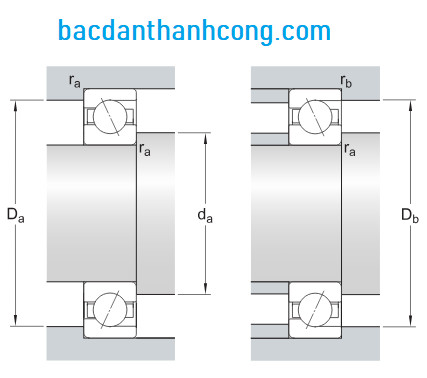

KÍCH THƯỚC MẶT TỰA
da | min. 623 mm | Đường kính mặt tựa trục |
Da | max. 847 mm | Đường kính mặt tựa gối đỡ |
Db | max. 857 mm | Đường kính mặt tựa gối đỡ |
ra | max. 5 mm | Bán kính góc lượn |
rb | max. 2.5 mm | Bán kính góc lượn |
Dữ liệu tính toán
Tải trọng động cơ bản danh định | C | 884 kN |
Tải trọng tĩnh cơ bản danh định | C0 | 2 160 kN |
Giới hạn tải trọng mỏi | Pu | 34 kN |
Tốc độ tham khảo |
| 700 r/min |
Tốc độ giới hạn |
| 750 r/min |
Hệ số tải trọng dọc trục tối thiểu | A | 35.7 |
Hệ số tải hướng tâm tối thiểu | kr | 0.085 |
Trị số giới hạn | e | 0.8 |
VÒNG BI ĐƠN LẺ VÀ VÒNG BI LẮP CẶP THEO KIỂU NỐI TIẾP
Hệ số tải hướng tâm (một dãy, nối tiếp) | X | 0.39 |
Hệ số tải dọc trục (một dãy, nối tiếp) | Y0 | 0.33 |
Hệ số tải dọc trục (một dãy, nối tiếp) | Y2 | 0.76 |
Ổ LĂN LẮP CẶP THEO KIỂU LƯNG ĐỐI LƯNG HOẶC MẶT ĐỐI MẶT
Hệ số tải hướng tâm (lưng đối lưng, mặt đối mặt) | X | 0.63 |
Hệ số tải dọc trục (lưng đối lưng, mặt đối mặt) | Y0 | 0.66 |
Hệ số tải dọc trục (lưng đối lưng, mặt đối mặt) | Y1 | 0.78 |
Hệ số tải dọc trục (lưng đối lưng, mặt đối mặt) | Y2 | 1.24 |
Khối lượng vòng bi 70/600 AGMB là 236 kg
Các loại vòng bi bạc đạn SKF 70/600
Vòng bi SKF 70/600 AGMB
Vòng bi SKF 70/600 BECBP
