Vòng bi bạc đạn 23096 CAK/W33 SKF FAG NSK NTN TIMKEN KOYO Thông số, kích thước
Vòng bi bạc đạn 23096 CAK/W33 SKF gì?

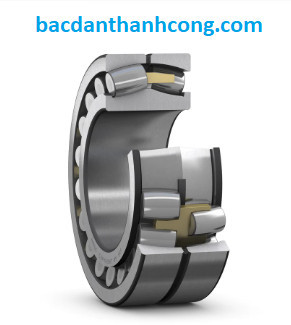

Vòng bi bạc đạn 23096 CAK/W33 (d= 480 mm, D= 700 mm, B= 165 mm, khối lượng 205 Kg) là Vòng bi lăn hình cầu có thể chứa tải nặng theo cả hai hướng. Chúng có khả năng tự cân chỉnh và điều chỉnh độ lệch trục và lệch trục mà hầu như không làm tăng ma sát hoặc nhiệt độ. Thiết kế bao gồm các tính năng để tạo điều kiện tái bôi trơn. Vòng bi có thể được sử dụng trong một hệ thống mô-đun, bao gồm vỏ, ống lót và đai ốc.
Đặc tính của vòng bi bạc đạn 23096
Chứa sai lệch
Khả năng chịu tải cao
Tính năng tái bôi trơn
Ma sát thấp và tuổi thọ dài
Tăng khả năng chống mài mòn
Thông số kỹ thuật của vòng bi bạc đạn 23096 CAK/W33 SKF FAG NSK NTN TIMKEN KOYO IKO
Cấp hiệu suất SKF | SKF Explorer |
Loại lỗ | Tapered 1:12 |

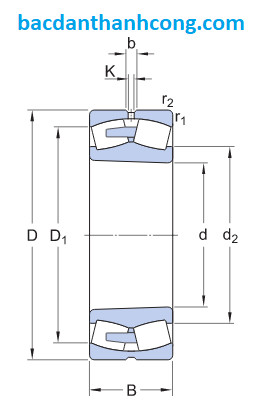

Kích thước vòng bi bạc đạn 23096 CAK/W33
(d= 480 mm, D= 700 mm, B= 165 mm)
d | 480 mm | Đường kính lỗ |
D | 700 mm | Đường kính ngoài |
B | 165 mm | Chiều rộng |
d2 | ≈ 549 mm | Đường kính vai của vòng trong |
D1 | ≈ 633 mm | Đường kính vai/rãnh của vòng ngoài |
b | 22.3 mm | Chiều rộng rãnh bôi trơn |
K | 12 mm | Đường kính của lỗ bôi trơn |
r1,2 | min. 6 mm | Kích thước góc lượn |

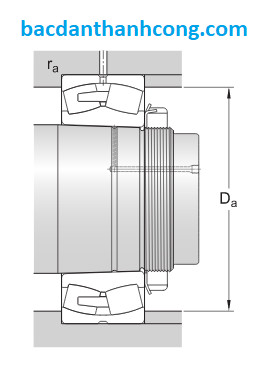

KÍCH THƯỚC MẶT TỰA
Da | max. 677 mm | Đường kính mặt tựa gối đỡ |
ra | max. 5 mm | Bán kính góc lượn |
Dữ liệu tính toán
Tải trọng động cơ bản danh định | C | 3 996 kN |
Tải trọng tĩnh cơ bản danh định | C0 | 6 800 kN |
Giới hạn tải trọng mỏi | Pu | 450 kN |
Tốc độ tham khảo |
| 530 r/min |
Tốc độ giới hạn |
| 950 r/min |
Trị số giới hạn | e | 0.21 |
Hệ số tải dọc trục | Y1 | 3.2 |
Hệ số tải dọc trục | Y2 | 4.8 |
Hệ số tải dọc trục | Y0 | 3.2 |
Khối lượng vòng bi 23096 CAK/W33 là 205 Kg
Các loại vòng bi bạc đạn SKF 23096
Vòng bi SKF 23096 CA/W33
Vòng bi SKF 23096 CAK/W33
Vòng bi SKF 23096 CA/C4W33
Vòng bi SKF 23096 CAK/C3W33
Vòng bi SKF 23096 CAK/C083W33
Vòng bi SKF 23096 CA/C08W33
Vòng bi SKF 23096 CA/C08W513
Vòng bi SKF 23096 CA/C08W525
Vòng bi SKF 23096 CA/C3W33
