Vòng bi bạc đạn 23088-2CS5/VT143 SKF FAG NSK NTN TIMKEN KOYO Thông số, kích thước
Vòng bi bạc đạn 23088-2CS5/VT143 SKF gì?

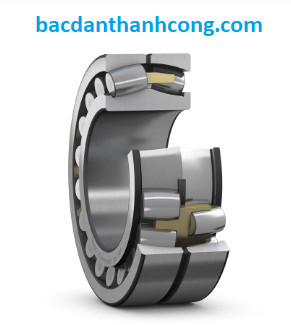

Vòng bi bạc đạn 23088-2CS5/VT143 (d= 440 mm, D= 650 mm, B= 157 mm, khối lượng 178 Kg) là Vòng bi lăn hình cầu có thể chứa tải nặng theo cả hai hướng. Chúng có khả năng tự cân chỉnh và điều chỉnh độ lệch trục và lệch trục mà hầu như không làm tăng ma sát hoặc nhiệt độ. Chúng có thể được sử dụng trong một hệ thống mô-đun, bao gồm vỏ, tay áo và đai ốc.
Đặc tính của vòng bi bạc đạn 23088
Chứa sai lệch
Khả năng chịu tải cao
Ma sát thấp và tuổi thọ dài
Phạm vi mở rộng có sẵn được niêm phong để tăng độ tin cậy
Tăng khả năng chống mài mòn
Thông số kỹ thuật của vòng bi bạc đạn 23088-2CS5/VT143 SKF FAG NSK NTN TIMKEN KOYO IKO
Cấp hiệu suất SKF | SKF Explorer |
Loại lỗ | Cylindrical |

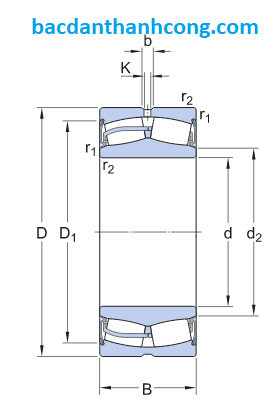

Kích thước vòng bi bạc đạn 23088-2CS5/VT143
(d= 440 mm, D= 650 mm, B= 157 mm)
d | 440 mm | Đường kính lỗ |
D | 650 mm | Đường kính ngoài |
B | 157 mm | Chiều rộng |
d2 | ≈ 505 mm | Đường kính vai của vòng trong |
D1 | ≈ 614 mm | Đường kính vai/rãnh của vòng ngoài |
b | 22.3 mm | Chiều rộng rãnh bôi trơn |
K | 12 mm | Đường kính của lỗ bôi trơn |
r1,2 | min. 6 mm | Kích thước góc lượn |

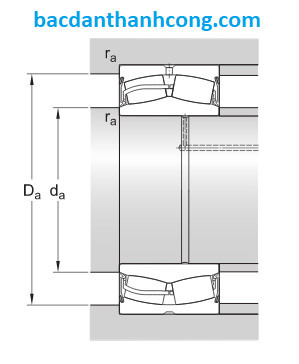

KÍCH THƯỚC MẶT TỰA
da | min.463 mm | Đường kính mặt tựa trục |
da | max.505 mm | Đường kính mặt tựa trục |
Da | max. 627 mm | Đường kính mặt tựa gối đỡ |
ra | max. 5 mm | Bán kính góc lượn |
Dữ liệu tính toán
Tải trọng động cơ bản danh định | C | 3 834 kN |
Tải trọng tĩnh cơ bản danh định | C0 | 6 550 kN |
Giới hạn tải trọng mỏi | Pu | 450 kN |
Tốc độ giới hạn |
| 190 r/min |
Trị số giới hạn | e | 0.21 |
Hệ số tải dọc trục | Y1 | 3.2 |
Hệ số tải dọc trục | Y2 | 4.8 |
Hệ số tải dọc trục | Y0 | 3.2 |
Khối lượng vòng bi 23088-2CS5/VT143 là 178 Kg
Các loại vòng bi bạc đạn SKF 23088
Vòng bi SKF 23088 CA/W33
Vòng bi SKF 23088 CAK/W33
Vòng bi SKF 23088 CA/C08W33
Vòng bi SKF 23088 CAK/C4W33
Vòng bi SKF 23088 CAK/C083W33
Vòng bi SKF 23088 CA/C083W513
Vòng bi SKF 23088 CA/C08W506
Vòng bi SKF 23088 CA/C08W513
Vòng bi SKF 23088 CAK/C08W33
Vòng bi SKF 23088-2CS5/VT143
Vòng bi SKF 23088 CA/C083W506
Vòng bi SKF 23088 CA/W33VQ424
Vòng bi SKF 23088 CAK/C083W506
Vòng bi SKF 23088 CAK/W33VS025
Vòng bi SKF 23088 CA/C3W33
Vòng bi SKF 23088 CAK/C2W33
Vòng bi SKF 23088 CAK/C3W33
