Vòng bi bạc đạn 22348 CCK/W33 SKF FAG NSK NTN TIMKEN KOYO Thông số, kích thước
Vòng bi bạc đạn 22348 CCK/W33 SKF gì?

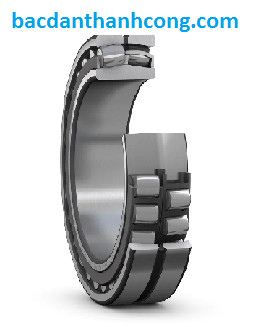

Vòng bi bạc đạn 22348 CCK/W33 (d= 240 mm, D= 500 mm, B= 155 mm, khối lượng 140 Kg) là Vòng bi lăn hình cầu có thể chứa tải nặng theo cả hai hướng. Chúng có khả năng tự cân chỉnh và điều chỉnh độ lệch trục và lệch trục mà hầu như không làm tăng ma sát hoặc nhiệt độ. Thiết kế bao gồm các tính năng để tạo điều kiện tái bôi trơn. Vòng bi có thể được sử dụng trong một hệ thống mô-đun, bao gồm vỏ, ống lót và đai ốc.
Đặc tính của vòng bi bạc đạn 22348
Chứa sai lệch
Khả năng chịu tải cao
Tính năng tái bôi trơn
Ma sát thấp và tuổi thọ dài
Tăng khả năng chống mài mòn
Thông số kỹ thuật của vòng bi bạc đạn 22348 CCK/W33 SKF FAG NSK NTN TIMKEN KOYO IKO
Cấp hiệu suất SKF | SKF Explorer |
Loại lỗ | Tapered 1:12 |

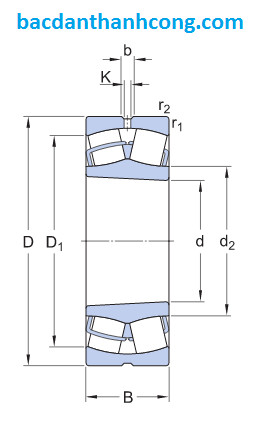

Kích thước vòng bi bạc đạn 22348 CCK/W33
(d= 240 mm, D= 500 mm, B= 155 mm)
d | 240 mm | Đường kính lỗ |
D | 500 mm | Đường kính ngoài |
B | 155 mm | Chiều rộng |
d2 | ≈ 303 mm | Đường kính vai của vòng trong |
D1 | ≈ 423 mm | Đường kính vai/rãnh của vòng ngoài |
b | 22.3 mm | Chiều rộng rãnh bôi trơn |
K | 12 mm | Đường kính của lỗ bôi trơn |
r1,2 | min. 5 mm | Kích thước góc lượn |

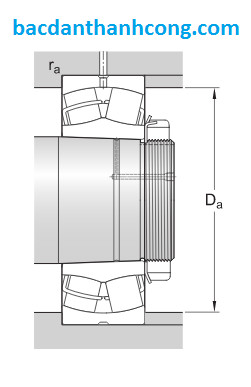

KÍCH THƯỚC MẶT TỰA
Da | max. 480 mm | Đường kính mặt tựa gối đỡ |
ra | max. 4 mm | Bán kính góc lượn |
Dữ liệu tính toán
Tải trọng động cơ bản danh định | C | 3 229 kN |
Tải trọng tĩnh cơ bản danh định | C0 | 4 000 kN |
Giới hạn tải trọng mỏi | Pu | 290 kN |
Tốc độ tham khảo |
| 950 r/min |
Tốc độ giới hạn |
| 1 300 r/min |
Trị số giới hạn | e | 0.31 |
Hệ số tải dọc trục | Y1 | 2.2 |
Hệ số tải dọc trục | Y2 | 3.3 |
Hệ số tải dọc trục | Y0 | 2.2 |
Khối lượng vòng bi 22348 CCK/W33 là 140 Kg
Các loại vòng bi bạc đạn SKF 22348
Vòng bi SKF 22348 CC/W33
Vòng bi SKF 22348 CCK/W33
Vòng bi SKF 22348 CC/C3W33
Vòng bi SKF 22348 CCJA/W33VA405
Vòng bi SKF 22348 CCK/C3W33
Vòng bi SKF 22348 CCKJA/W33VA405
Vòng bi SKF 22348 CC/C4W33VA991
