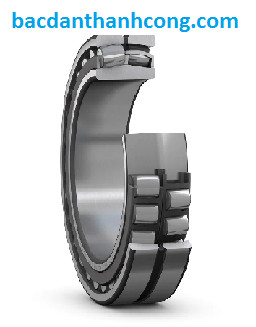

Vòng bi bạc đạn 22332 CC/W33 (d= 170 mm, D= 360 mm, B= 120 mm, khối lượng 59 Kg) là Vòng bi lăn hình cầu có thể chứa tải nặng theo cả hai hướng. Chúng có khả năng tự cân chỉnh và điều chỉnh độ lệch trục và lệch trục mà hầu như không làm tăng ma sát hoặc nhiệt độ. Thiết kế bao gồm các tính năng để tạo điều kiện tái bôi trơn. Vòng bi có thể được sử dụng trong một hệ thống mô-đun, bao gồm vỏ, ống lót và đai ốc.
Chứa sai lệch
Khả năng chịu tải cao
Tính năng tái bôi trơn
Ma sát thấp và tuổi thọ dài
Tăng khả năng chống mài mòn
Cấp hiệu suất SKF | SKF Explorer |
Loại lỗ | Tapered 1:12 |
(d= 170 mm, D= 360 mm, B= 120 mm)

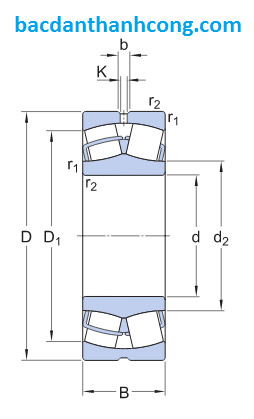

d | 170 mm | Đường kính lỗ |
D | 360 mm | Đường kính ngoài |
B | 120 mm | Chiều rộng |
d2 | ≈ 213 mm | Đường kính vai của vòng trong |
D1 | ≈ 300 mm | Đường kính vai/rãnh của vòng ngoài |
b | 16.7 mm | Chiều rộng rãnh bôi trơn |
K | 9 mm | Đường kính của lỗ bôi trơn |
r1,2 | min. 4 mm | Kích thước góc lượn |

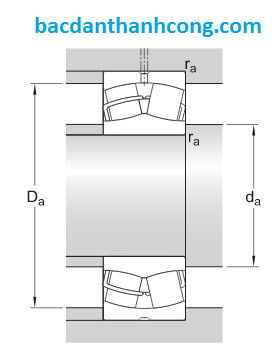

da | min.187 mm | Đường kính mặt tựa trục |
Da | max. 343 mm | Đường kính mặt tựa gối đỡ |
ra | max. 3 mm | Bán kính góc lượn |
Tải trọng động cơ bản danh định | C | 1 863 kN |
Tải trọng tĩnh cơ bản danh định | C0 | 2 160 kN |
Giới hạn tải trọng mỏi | Pu | 173 kN |
Tốc độ tham khảo |
| 1 400 r/min |
Tốc độ giới hạn |
| 1 800 r/min |
Trị số giới hạn | e | 0.33 |
Hệ số tải dọc trục | Y1 | 2 |
Hệ số tải dọc trục | Y2 | 3 |
Hệ số tải dọc trục | Y0 | 2 |
Vòng bi SKF 22332 CC/W33
Vòng bi SKF 22332 CC/C4W33
Vòng bi SKF 22332 CCK/W33
Vòng bi SKF 22332 CCK/C3W33
Vòng bi SKF 22332 CCKJA/W33VA405
Vòng bi SKF 22332 CC/C3W33
Vòng bi SKF 22332 CCK/C4W33
Vòng bi SKF 22332 CCJA/W33VA405
Vòng bi SKF 22332 CCK/C2W33
Vòng bi SKF 22332 CCJA/W33VA406
Vòng bi SKF 22332 CCK/C3
Vòng bi SKF 22332 CC/W513
