Vòng bi bạc đạn 22248 CCK/W33 SKF FAG NSK NTN TIMKEN KOYO Thông số, kích thước
Vòng bi bạc đạn 22248 CCK/W33 SKF gì?

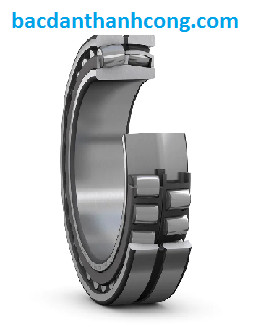

Vòng bi bạc đạn 22248 CCK/W33 (d= 240 mm, D= 440 mm, B= 120 mm, khối lượng 78 Kg) là vòng bi lăn hình cầu có thể chứa tải nặng theo cả hai hướng. Chúng tự căn chỉnh và điều chỉnh độ lệch trục và lệch trục mà hầu như không làm tăng ma sát hoặc nhiệt độ. Thiết kế bao gồm các tính năng để tạo điều kiện tái bôi trơn. Vòng bi có thể được sử dụng trong một hệ thống mô-đun, bao gồm vỏ, ống lót và đai ốc.
Đặc tính của vòng bi bạc đạn 22248
Chứa sai lệch
Khả năng chịu tải cao
tính năng tái bôi trơn
Ma sát thấp và tuổi thọ dài
Tăng khả năng chống mài mòn
Thông số kỹ thuật của vòng bi bạc đạn 22248 CCK/W33 SKF FAG NSK NTN TIMKEN KOYO IKO
Cấp hiệu suất SKF | SKF Explorer |
Loại lỗ | Tapered 1:12 |

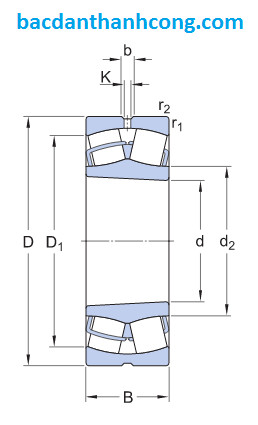

Kích thước vòng bi bạc đạn 22248 CCK/W33
(d= 240 mm, D= 440 mm, B= 120 mm)
d | 240 mm | Đường kính lỗ |
D | 440 mm | Đường kính ngoài |
B | 120 mm | Chiều rộng |
d2 | ≈ 290 mm | Đường kính vai của vòng trong |
D1 | ≈ 383 mm | Đường kính vai/rãnh của vòng ngoài |
b | 22.3 mm | Chiều rộng rãnh bôi trơn |
K | 12 mm | Đường kính của lỗ bôi trơn |
r1,2 | min. 4 mm | Kích thước góc lượn |

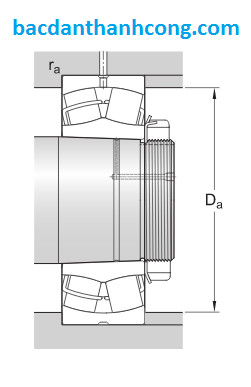

KÍCH THƯỚC MẶT TỰA
Da | max. 423 mm | Đường kính mặt tựa gối đỡ |
ra | max. 3 mm | Bán kính góc lượn |
Dữ liệu tính toán
Tải trọng động cơ bản danh định | C | 2 258 kN |
Tải trọng tĩnh cơ bản danh định | C0 | 3 000 kN |
Giới hạn tải trọng mỏi | Pu | 245 kN |
Tốc độ tham khảo |
| 1 300 r/min |
Tốc độ giới hạn |
| 1 800 r/min |
Trị số giới hạn | e | 0.27 |
Hệ số tải dọc trục | Y1 | 2.5 |
Hệ số tải dọc trục | Y2 | 3.7 |
Hệ số tải dọc trục | Y0 | 2.5 |
Khối lượng vòng bi 22248 CCK/W33 là 78 Kg
Các loại vòng bi bạc đạn SKF 22248
Vòng bi SKF 22248 CC/W33
Vòng bi SKF 22248 CCK/W33
Vòng bi SKF 22248 CC/C3W33
Vòng bi SKF 22248 CCK/C3W33
Vòng bi SKF 22248 CC/C4W33
Vòng bi SKF 22248 CCK/C5W33
Vòng bi SKF 22248 CC/N1C3W33
Vòng bi SKF 22248 CCK/C4W33
