Vòng bi bạc đạn 22236 CCK/W33 SKF FAG NSK NTN TIMKEN KOYO Thông số, kích thước
Vòng bi bạc đạn 22236 CCK/W33 SKF gì?

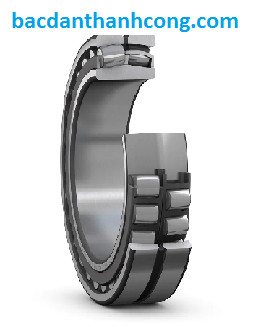

Vòng bi bạc đạn 22236 CCK/W33 (d= 180 mm, D= 320 mm, B= 86 mm, khối lượng 29 Kg) là vòng bi lăn hình cầu có thể chứa tải nặng theo cả hai hướng. Chúng tự căn chỉnh và điều chỉnh độ lệch trục và lệch trục mà hầu như không làm tăng ma sát hoặc nhiệt độ. Thiết kế bao gồm các tính năng để tạo điều kiện tái bôi trơn. Vòng bi có thể được sử dụng trong một hệ thống mô-đun, bao gồm vỏ, ống lót và đai ốc.
Đặc tính của vòng bi bạc đạn 22236
Chứa sai lệch
Khả năng chịu tải cao
tính năng tái bôi trơn
Ma sát thấp và tuổi thọ dài
Tăng khả năng chống mài mòn
Thông số kỹ thuật của vòng bi bạc đạn 22236 CCK/W33 SKF FAG NSK NTN TIMKEN KOYO IKO
Cấp hiệu suất SKF | SKF Explorer |
Loại lỗ | Tapered 1:12 |

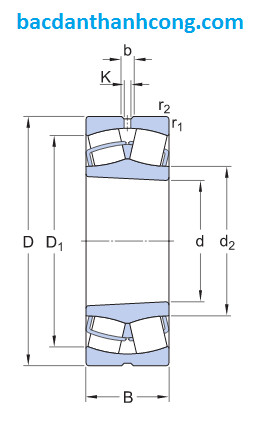

Kích thước vòng bi bạc đạn 22236 CCK/W33
(d= 180 mm, D= 320 mm, B= 86 mm)
d | 180 mm | Đường kính lỗ |
D | 320 mm | Đường kính ngoài |
B | 86 mm | Chiều rộng |
d2 | ≈ 213 mm | Đường kính vai của vòng trong |
D1 | ≈ 278 mm | Đường kính vai/rãnh của vòng ngoài |
b | 16.7 mm | Chiều rộng rãnh bôi trơn |
K | 9 mm | Đường kính của lỗ bôi trơn |
r1,2 | min. 4 mm | Kích thước góc lượn |

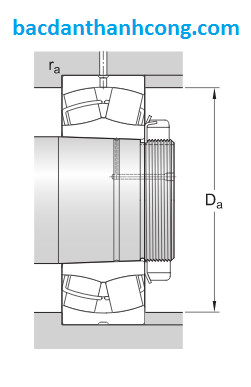

KÍCH THƯỚC MẶT TỰA
Da | max. 303 mm | Đường kính mặt tựa gối đỡ |
ra | max. 3 mm | Bán kính góc lượn |
Dữ liệu tính toán
Tải trọng động cơ bản danh định | C | 1 237 kN |
Tải trọng tĩnh cơ bản danh định | C0 | 1 560 kN |
Giới hạn tải trọng mỏi | Pu | 140 kN |
Tốc độ tham khảo |
| 1 800 r/min |
Tốc độ giới hạn |
| 2 600 r/min |
Trị số giới hạn | e | 0.26 |
Hệ số tải dọc trục | Y1 | 2.6 |
Hệ số tải dọc trục | Y2 | 3.9 |
Hệ số tải dọc trục | Y0 | 2.5 |
Khối lượng vòng bi 22236 CC/W33 là 29 Kg
Các loại vòng bi bạc đạn SKF 22236
Vòng bi SKF 22236 CC/W33
Vòng bi SKF 22236 CCK/C4W33
Vòng bi SKF 22236 CC/C2W33
Vòng bi SKF 22236 CCK/C403W33
Vòng bi SKF 22236-2CS5/VT143
Vòng bi SKF 22236 CCK/W33
Vòng bi SKF 22236 CCK/C403W33
Vòng bi SKF 22236 CC/C5W33
Vòng bi SKF 22236-2CS5K/VT143
Vòng bi SKF 22236 CC/C3W33
Vòng bi SKF 22236 CCK/C3W33
Vòng bi SKF 22236 CC/C4W33
