Các mã vòng bi xe nâng phổ biến nhất
Các loại vòng bi xe nâng phổ biến nhất
Bạc Đạn Xe Nâng Là Gì?
Bạc đạn xe nâng (vòng bi xe nâng) là chi tiết cơ khí quan trọng giúp giảm ma sát, hỗ trợ chuyển động quay và chịu tải trọng cho các bộ phận trên xe nâng hàng. Các vị trí như bánh xe, trục lái, hộp số, động cơ, cột nâng (mast) và hệ thống thủy lực đều sử dụng nhiều loại vòng bi khác nhau.
Do xe nâng thường xuyên làm việc với tải trọng lớn, môi trường bụi bẩn, rung động mạnh và hoạt động liên tục nên việc lựa chọn đúng loại bạc đạn xe nâng sẽ giúp:
- Tăng tuổi thọ thiết bị
- Giảm hao mòn cơ khí
- Tiết kiệm chi phí bảo trì
- Hạn chế thời gian dừng xe
- Đảm bảo an toàn vận hành
- Nâng cao hiệu suất làm việc
Điều Kiện Làm Việc Của Bạc Đạn Xe Nâng
Xe nâng hàng thường hoạt động trong các môi trường như:
- Nhà kho logistics
- Kho lạnh
- Nhà máy sản xuất
- Cảng biển
- Khu công nghiệp
- Nhà máy thép, xi măng, gỗ, giấy
Các vòng bi trên xe nâng phải chịu:
- Tải trọng lớn liên tục
- Va đập khi nâng hạ hàng hóa
- Bụi bẩn và độ ẩm cao
- Nhiệt độ thay đổi liên tục
- Tốc độ quay khác nhau tùy vị trí
Nếu sử dụng bạc đạn kém chất lượng hoặc sai chủng loại có thể gây:
❌ Mòn bạc đạn nhanh
❌ Rung lắc bánh xe
❌ Hư hỏng trục nâng
❌ Tăng nhiệt độ vận hành
❌ Hao mòn hộp số
❌ Dừng xe ngoài kế hoạch
Các Loại Bạc Đạn Xe Nâng Phổ Biến
1. Vòng bi chuyên dụng cho xe nâng
Mã vòng bi | Kích thước (ID x OD x W mm) | Ứng dụng |
130309KT | 45 x 119.5 x 29 | Xe nâng TCM FD20-30 |
277P8-22051 | 45 x 119.5 x 29 | Xe nâng TCM FD20-30 |
83C285B1 | 40 x 120 x 28 | Xe nâng Hangcha 2-3.8 tấn |
XR30M300-007000 | 40 x 120 x 28 | Xe nâng Hangcha 2-3.8 tấn |
23818-20702 | 50 x 143.5 x 41 | Xe nâng TCM 3.5-5 tấn |
ZC-310K-WD | 50 x 143.5 x 41 | Xe nâng TCM T8 Series |
23958-22081 | 50 x 144 x 41 | Thay thế cho TCM khi khung nâng mòn |
980811NT | 55 x 119.2 x 34 | Heli, Hangcha, TCM, Toyota 2-3.5 tấn |
59117-00H10 | 35 x 105 x 28 | Xe nâng Nissan 2-3.5 tấn |
37B-9AA-2121 | 35 x 108 x 31 | Xe nâng Komatsu FD25-11 |
37B-9AA-2131 | 35 x 108 x 31 | Xe nâng Komatsu FD25-11 |
37B-9AA-2141 | 35 x 108 x 31 | Xe nâng Komatsu FD25-11 |
NL078.3 | 35 x 78.3 x 25.5 | Reach Truck điện |
CRA78.3-13SG1 | 35 x 78.3 x 25.5 | Reach Truck điện |
37C-9AA-3110 | 45 x 125 x 34 | Xe nâng Komatsu FD35 |
37C-9AA-3120 | 45 x 125 x 34 | Xe nâng Komatsu FD35 |
37C-9AA-3130 | 45 x 125 x 34 | Xe nâng Komatsu FD35 |
MG45A1-76 | 45 x 125 x 34 | Xe nâng Komatsu FD35 |
35x95x28 | 35 x 95 x 28 | Toyota, Komatsu, Nissan 1-1.8 tấn |
80511K2T | 55 x 120 x 34 | Khung nâng xe nâng |
760211K0T | 55 x 110 x 29 | Khung nâng xe nâng |
760211K1T | 55 x 110 x 29 | Khung nâng xe nâng |
10313T | 65 x 183.5 x 45 | Xe nâng tải nặng |
25808-22201 | 65 x 183.5 x 45 | Xe nâng tải nặng |
80605KT | 25 x 70 x 17 | Con lăn khung nâng |
93007007 | 40 x 108 x 30 | Khung nâng xe nâng |
30806 | 30 x 90 x 22 | Khung nâng xe nâng |
80711K | 50 x 110 x 30 | Khung nâng xe nâng |
10311T | 55 x 151.5 x 45 | Khung nâng tải nặng |
22658-22401 | 55 x 151.5 x 45 | Khung nâng tải nặng |
980811T | 55 x 121.5 x 34 | Khung nâng xe nâng |
80511Y1 | 55 x 121.5 x 34 | Khung nâng xe nâng |
760311Y1 | 55 x 121.5 x 34 | Khung nâng xe nâng |
31220-10610 | 35 x 102 x 28 | Khung nâng Nissan |
180708KT | 40 x 109 x 31 | Khung nâng xe nâng |
23658-33001 | 40 x 109 x 31 | Khung nâng xe nâng |
Y30208-N | 40 x 111.3 x 29 | Khung nâng xe nâng |
G0269-40011 | 40 x 111.3 x 29 | Khung nâng xe nâng |
CG92310T | 50 x 123 x 43 | Khung nâng xe nâng |
D01D8-00301 | 50 x 123 x 43 | Khung nâng xe nâng |
180707KT | 35 x 103 x 25.5 | Khung nâng xe nâng |
22578-22291 | 35 x 103 x 25.5 | Khung nâng xe nâng |
24609-42112 | 45 x 123.5 x 34 | Khung nâng xe nâng |
24606-42122 | 45 x 124 x 34 | Khung nâng xe nâng |
D10P8-00301 | 35 x 78.5 x 23 | Reach Truck |
130308KT | 40 x 114.2 x 28 | Khung nâng xe nâng |
XR30M300-303100 | 40 x 114.2 x 28 | Khung nâng xe nâng |
180709KT | 45 x 119 x 29 | Khung nâng xe nâng |
23458-22101 | 45 x 119 x 29 | Khung nâng xe nâng |
180706KT | 30 x 91.5 x 24.5 | Khung nâng xe nâng |
22198-22341 | 30 x 91.5 x 24.5 | Khung nâng xe nâng |
24258-33401 | 30 x 91.5 x 24.5 | Khung nâng xe nâng |
180705KT | 25 x 80 x 22 | Khung nâng xe nâng |
80505KT | 25 x 80 x 22 | Khung nâng xe nâng |
22578-22401 | 25 x 80 x 22 | Khung nâng xe nâng |
83B437ABM | 35 x 108 x 31 | Komatsu |
83B437ABS | 35 x 108 x 31 | Komatsu |
D69B8-42051 | 45 x 78.5 x 23 | Xe nâng Heli |
CRA78.5-1S | 45 x 78.5 x 23 | Xe nâng Heli |

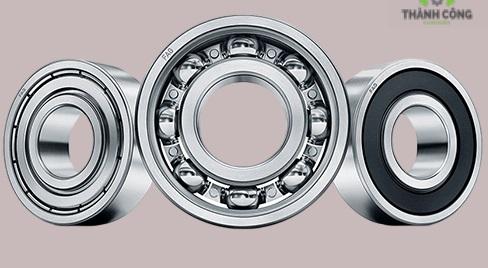

2. Vòng Bi Cầu Rãnh Sâu (Deep Groove Ball Bearing)
Đây là loại vòng bi được sử dụng nhiều nhất trên xe nâng.
Các mã phổ biến
- 6204
- 6205
- 6206
- 6207
- 6208
- 6209
- 6210
- 6306
- 6307
- 6308
- 6309
- 6310
Hậu tố thường gặp
- ZZ
- 2RS
- C3
Ưu điểm
- Ma sát thấp
- Tốc độ quay cao
- Hoạt động ổn định
- Giá thành hợp lý
Ứng dụng
- Động cơ điện
- Quạt làm mát
- Bơm thủy lực
- Hệ thống truyền động
Bảng tra thông số kích thước vòng bi bạc đạn cầu

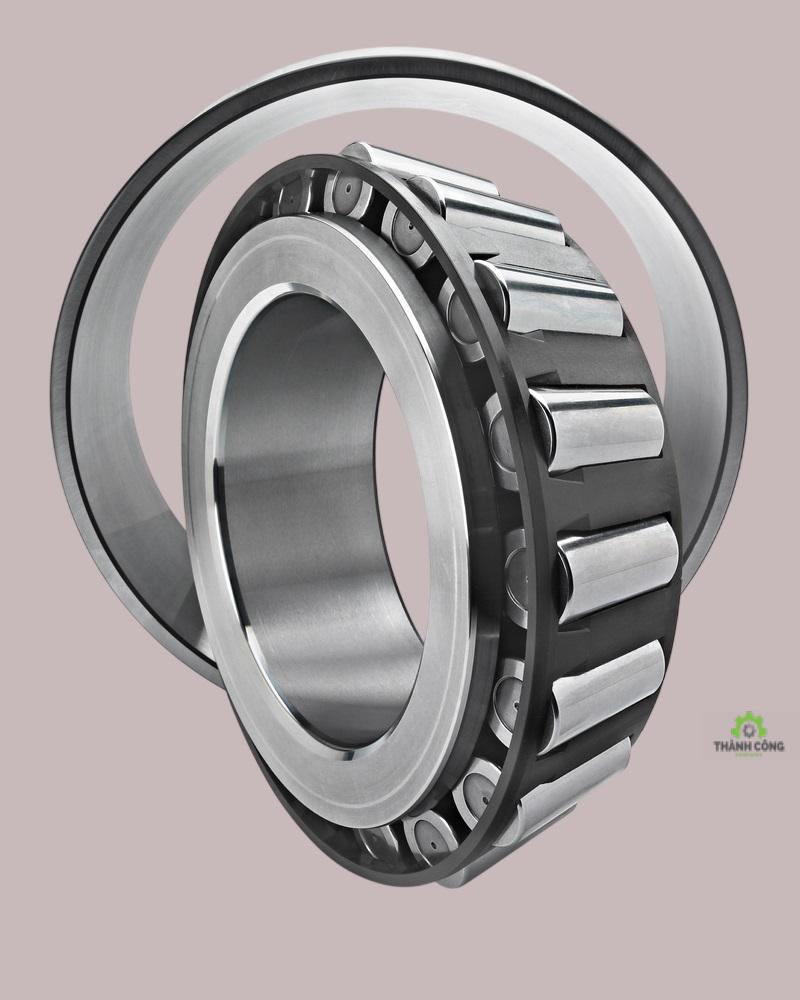

3. Vòng Bi Côn (Tapered Roller Bearing)
Loại vòng bi này thường được sử dụng tại bánh xe và cầu xe nâng.
Các mã phổ biến
- 30205
- 30206
- 30207
- 30208
- 30305
- 30306
- 30307
- 30308
- 32208
- 32210
- 32212
Ưu điểm
- Chịu tải hướng kính lớn
- Chịu tải dọc trục tốt
- Độ cứng vững cao
- Khả năng chống va đập tốt
Ứng dụng
- Moay-ơ bánh xe
- Cầu trước
- Cầu sau
- Hệ thống lái
Bảng tra thông số kích thước vòng bi bạc đạn côn
4. Vòng Bi Tang Trống Tự Lựa
Được sử dụng trong các dòng xe nâng tải trọng lớn từ 5 tấn trở lên.
Các mã phổ biến
- 22210
- 22212
- 22214
- 22216
- 22218
- 22220
- 22316
- 22318
- 22320
Ưu điểm
- Chịu tải trọng cực lớn
- Tự cân bằng lệch tâm
- Chống rung động hiệu quả
- Tuổi thọ cao
Ứng dụng
- Hộp số
- Trục truyền động
- Xe nâng hạng nặng
Bảng tra thông số kích thước vòng bi bạc đạn tang trống
5. Vòng Bi Đũa Trụ
Dùng cho các vị trí yêu cầu khả năng chịu tải hướng kính lớn.
Các mã thông dụng
- NU220
- NU222
- NU224
- NU228
- NJ220
- NJ222
- NJ224
- NUP220
- NUP222
Ưu điểm
- Chịu tải nặng
- Độ cứng cao
- Hoạt động ổn định ở tốc độ lớn
Ứng dụng
- Hộp số xe nâng
- Trục truyền động
- Cụm bánh răng
Bảng tra thông số kích thước vòng bi bạc đạn đũa

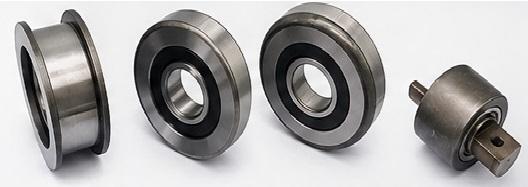

6. Bạc Đạn Con Lăn Mast Xe Nâng
Đây là dòng vòng bi chuyên dụng cho hệ thống cột nâng.
Các loại phổ biến
- Mast Roller Bearing
- Side Roller Bearing
- Load Roller Bearing
Chức năng
- Dẫn hướng cột nâng
- Giảm ma sát khi nâng hạ
- Tăng độ ổn định cho càng nâng
Các Thương Hiệu Bạc Đạn Xe Nâng Được Ưa Chuộng
SKF – Thụy Điển
Ưu điểm:
- Tuổi thọ cao
- Độ chính xác lớn
- Chịu tải tốt
- Hoạt động ổn định
FAG – Đức
Ưu điểm:
- Chịu tải nặng
- Chống rung hiệu quả
- Độ bền vượt trội
NSK – Nhật Bản
Ưu điểm:
- Chất lượng ổn định
- Tốc độ cao
- Độ ồn thấp
NTN – Nhật Bản
Ưu điểm:
- Hiệu suất tốt
- Dễ thay thế
- Giá thành hợp lý
KOYO – Nhật Bản
Ưu điểm:
- Chịu tải lớn
- Độ bền cao
- Hoạt động ổn định
Nachi – Nhật Bản
Ưu điểm:
- Độ chính xác cao
- Chịu tải và tốc độ tốt
- Tuổi thọ dài
- Phù hợp động cơ điện và hệ thống thủy lực
Timken – Mỹ
Ưu điểm:
- Chuyên vòng bi côn
- Chịu tải hỗn hợp vượt trội
- Được sử dụng nhiều trên xe nâng tải nặng
Cách Chọn Bạc Đạn Xe Nâng Phù Hợp
Xác Định Vị Trí Lắp Đặt
Mỗi vị trí sẽ sử dụng loại vòng bi khác nhau:
- Bánh xe
- Động cơ
- Hộp số
- Bơm thủy lực
- Cột nâng
Kiểm Tra Tải Trọng
Cần xác định:
- Tải trọng tĩnh
- Tải trọng động
- Tải trọng va đập
Đánh Giá Điều Kiện Làm Việc
Nếu môi trường có:
- Bụi bẩn
- Độ ẩm cao
- Nhiệt độ lớn
Nên sử dụng:
- Vòng bi phớt kín 2RS
- Mỡ chịu tải nặng
- Phớt chắn bụi chất lượng cao
Chọn Đúng Kích Thước
Cần xác định chính xác:
- Đường kính trong (ID)
- Đường kính ngoài (OD)
- Chiều rộng (W)
Dấu Hiệu Bạc Đạn Xe Nâng Cần Thay Thế
Bạn nên kiểm tra và thay thế vòng bi khi xuất hiện các dấu hiệu:
- Tiếng kêu bất thường
- Rung lắc mạnh
- Nhiệt độ ổ bi tăng cao
- Chảy mỡ hoặc thiếu mỡ bôi trơn
- Bạc đạn bị rơ
- Xe nâng hoạt động không ổn định
Việc thay thế kịp thời giúp tránh hư hỏng nặng cho động cơ, hộp số và hệ thống nâng hạ.
