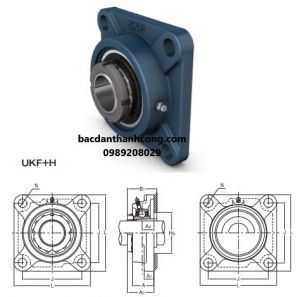

Bảng tra thông số kỹ thuật, khối lượng gối đỡ vòng bi UKF Asahi, SKF, LK, FBJ, NSK

Ký hiệu

Đường kính trục

Chiều dài tổng thể

Chiều rộng phần đế

Chiều rộng tổng thể

Khoản cách tâm 2 bulong

Bulong áp dụng

Mã vòng bi

Khối lượng

d    (mm)

L

(mm)

A

(mm)

A0

(mm)

J

(mm)

Kg

UKF205+ H2305

20

95

27

35.5

70

M10

UK205

0.77

UKFX05+ H2305

108

30

39

83

M10

UKX05

1.1

UKF305+ H2305

110

28

37

80

M14

UK305

1.2

UKF206+ H2306

25

108

31

39

83

M10

UK206

1.1

UKFX06+ H2306

117

34

40.5

92

M14

UKX06

1.4

UKF306+ H2306

125

32

40.5

95

M14

UK306

1.7

UKF207+ H2307

30

117

34

41.5

92

M12

UK207

1.43

UKFX07+ H2307

130

38

44.5

102

M14

UKX07

1.8

UKF307+ H2307

135

36

44.5

100

M16

UK307

2.1

UKF208+ H2308

35

130

36

45.5

102

M14

UK208

1.84

UKFX08+ H2308

137

40

47

105

M16

UKX08

1.8

UKF308+ H2308

150

40

50

112

M16

UK308

2.9

UKF209+ H2309

UKFX09+ H2309

40

137

38

48

105

M14

UK209

2.17

143

40

49.5

111

M16

UKX09

2.4

UKF309+ H2309

160

44

54.5

125

M16

UK309

3.6

UKF210+ H2310

45

143

40

49.5

111

M14

UK210

2.51

UKFX10+

H2310

162

44

54.5

130

M16

UKX10

3.6

UKF310+

H2310

175

48

60

132

M20

UK310

4.8

UKF211+

H2311

50

162

43

53.5

130

M16

UK211

3.6

UKFX11+

H2311

175

49

59

143

M16

UKX11

4.3

UKF311+

H2311

185

52

63.5

140

M20

UKX11

5.04

UKF212+

H2312

55

175

48

60

143

M16

UK212

4.04

UKFX12+

H2312

187

59

66

149

M16

UKX12

5.3

UKF312+

H2312

195

56

69

150

M20

UK312

6.48

UKF213+

H2313

60

187

50

63

149

M16

UK213

5.09

UKFX13+

H2313

187

59

68

149

M16

UKX13

5.53

UKF313+

H2313

208

58

71

166

M20

UK313

7.46

UKF215+

H2315

65

200

56

69.5

159

M16

UK214

6.63

UKFX15+

H2315

197

68

77

152

M20

UKX14

7.67

UKF315+

H2315

236

66

81

184

M22

UK314

11.54

UKF216+

H2316

70

208

58

73

165

M20

UK215

7.93

UKFX16+

H2316

214

70

80

171

M20

UKX15

10.2

UKF316+

H2316

250

68

83.5

196

M27

UK315

12.84

UKF217+

H2317

75

220

63

77

175

M20

UK216

9.35

UKFX17+

H2317

214

70

82.5

171

M20

UKX16

10.57

UKF317+

H2317

260

74

92

204

M27

UK316

15.1

UKF218+

H2318

80

235

68

82.5

187

M20

UK217

11.08

UKFX18+

H2318

214

76

89

171

M20

UKX17

10.2

UKF318+

H2318

280

76

93.5

216

M30

UK317

19.0

UKF319+

H2319

85

290

94

111

228

M30

UK318

18.47

UKFX20+

H2320

90

268

97

108

211

M27

UKX20

15.9

UKF320+

H2320

310

94

115

242

M33

UKX320

23.67

UKF322+

H2322

100

340

96

121

266

M36

UK322

33.83

UKF324+

H2324

110

370

110

130

290

M36

UK324

44.83

UKF326+

H2326

115

410

115

134

320

M36

UK326

59.04

UKF328+

H2328

125

450

125

148

350

M36

UK328

87.3
